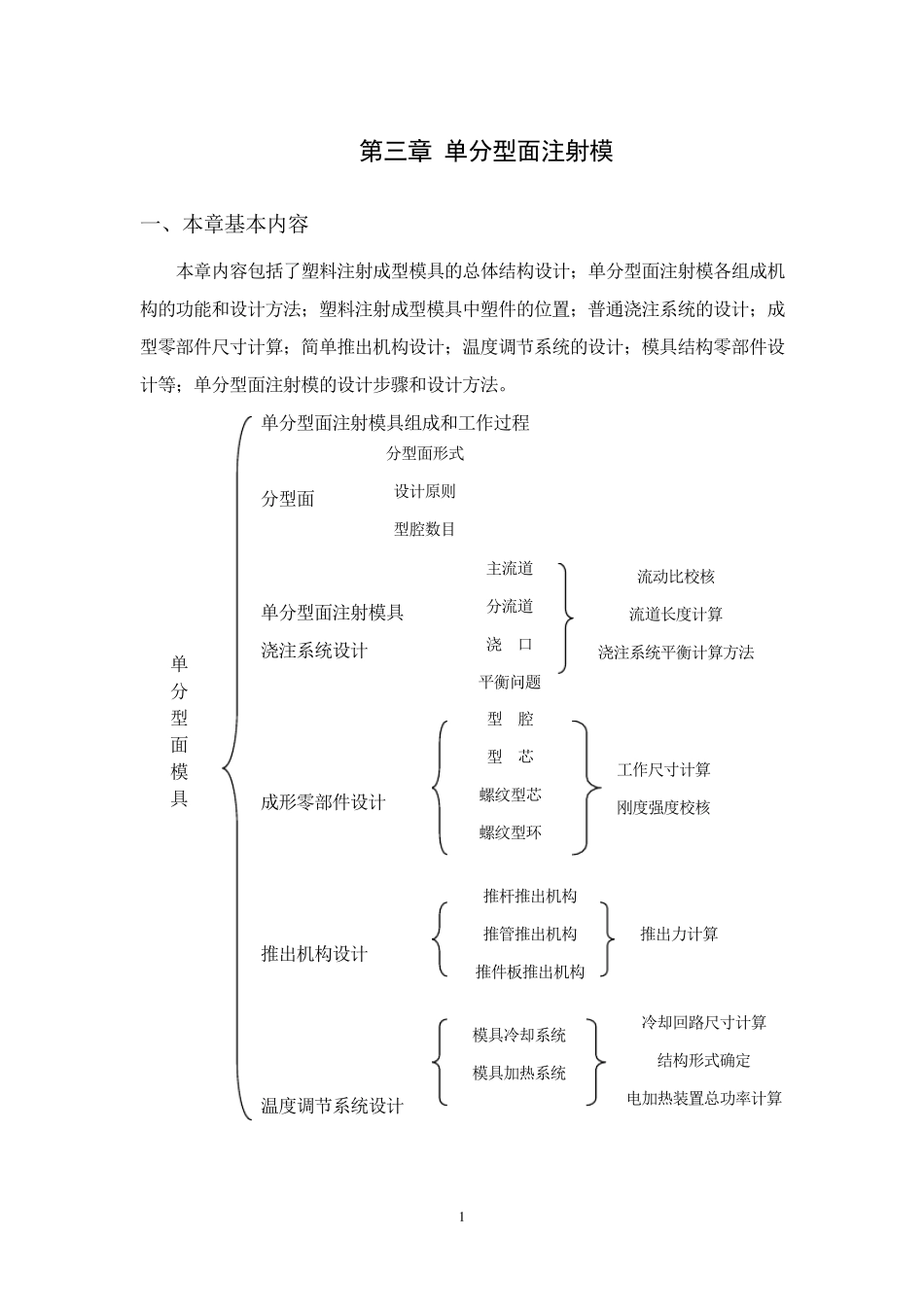

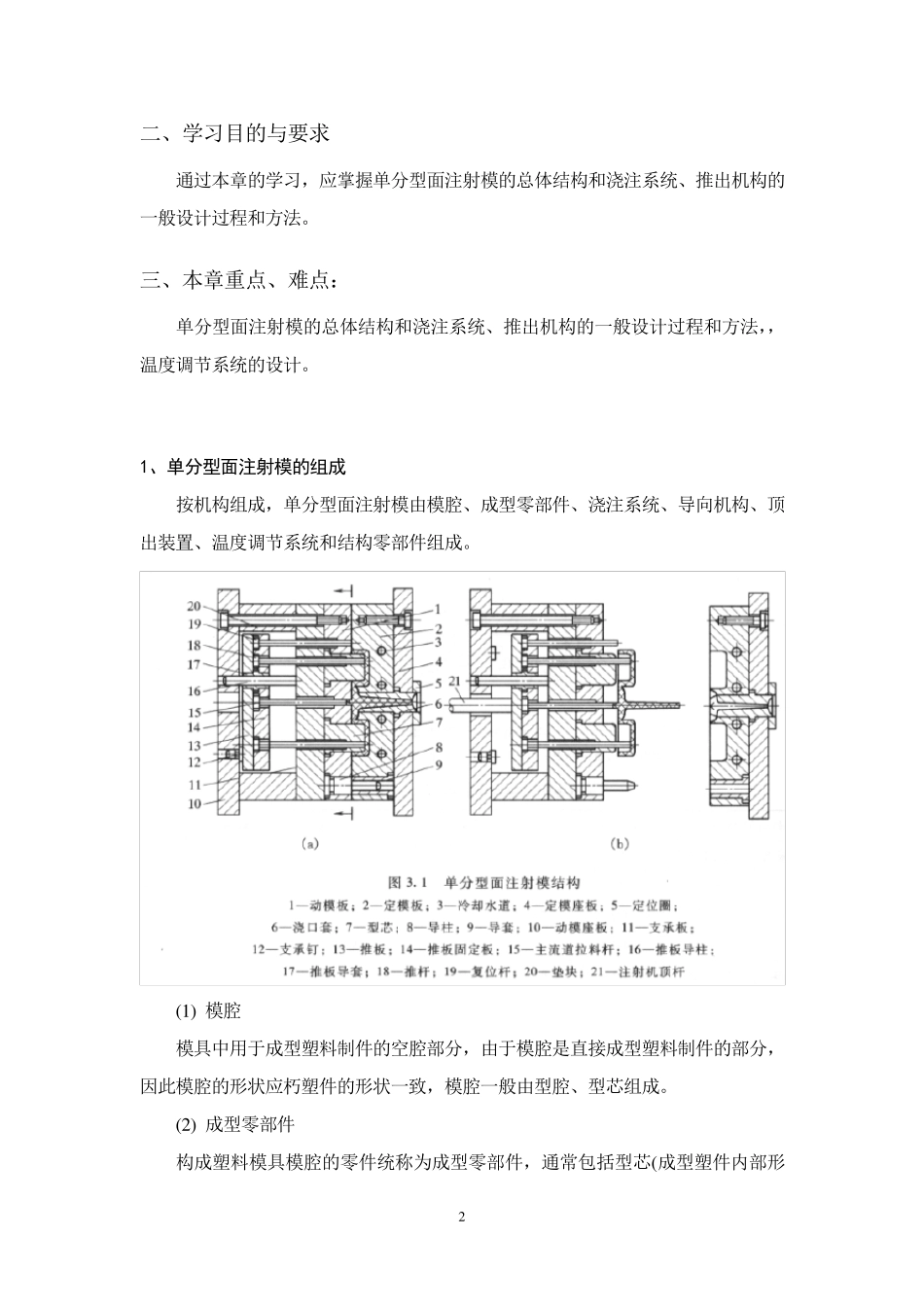

1 分型面形式 设计原则 型腔数目 第三章 单分型面注射模 一、本章基本内容 本章内容包括了塑料注射成型模具的总体结构设计;单分型面注射模各组成机构的功能和设计方法;塑料注射成型模具中塑件的位置;普通浇注系统的设计;成型零部件尺寸计算;简单推出机构设计;温度调节系统的设计;模具结构零部件设计等;单分型面注射模的设计步骤和设计方法。 单分型面注射模具组成和工作过程 分型面 单分型面注射模具 浇注系统设计 成形零部件设计 推出机构设计 温度调节系统设计 主流道 分流道 浇 口 平衡问题 型 腔 型 芯 螺纹型芯 螺纹型环 工作尺寸计算 刚度强度校核 推杆推出机构 推管推出机构 推件板推出机构 推出力计算 流动比校核 流道长度计算 浇注系统平衡计算方法 单 分 型 面 模 具 模具冷却系统 模具加热系统 冷却回路尺寸计算 结构形式确定 电加热装置总功率计算 2 二、学习目的与要求 通过本章的学习,应掌握单分型面注射模的总体结构和浇注系统、推出机构的一般设计过程和方法。 三、本章重点、难点: 单分型面注射模的总体结构和浇注系统、推出机构的一般设计过程和方法,,温度调节系统的设计。 1、单分型面注射模的组成 按机构组成,单分型面注射模由模腔、成型零部件、浇注系统、导向机构、顶出装置、温度调节系统和结构零部件组成。 (1) 模腔 模具中用于成型塑料制件的空腔部分,由于模腔是直接成型塑料制件的部分,因此模腔的形状应朽塑件的形状一致,模腔一般由型腔、型芯组成。 (2) 成型零部件 构成塑料模具模腔的零件统称为成型零部件,通常包括型芯(成型塑件内部形 3 状)、型腔 (成型塑件外部形状)。 (3) 浇注系统 将塑料由注射机喷嘴引向型腔的流道称为浇注系统,浇注系统分主流道、分流道、浇口、冷料穴四个部分,是由浇口套、拉料杆和定模板上的流道组成。 (4) 导向机构 为确保动模与定模合模时准确对中而设导向零件。通常有导向柱、导向孔或在动模定模上分别设置互相吻合的内外锥面组成。 (5) 推出装置 在开模过程中,将塑件从模具中推出的装置。有的注射模具的推出装置为避免在顶出过程中推出板歪斜,还设有导向零件,使推板保持水平运动。由推杆、推板、推杆固定板、复位杆、主流道拉料杆、支承钉、推板导柱及推板导套组成。 (6) 温度调节和排气系统 为了满足注射工艺对模具温度的要求,模具设有冷却或加热系统,冷却系统一般在模具内开设冷却...
