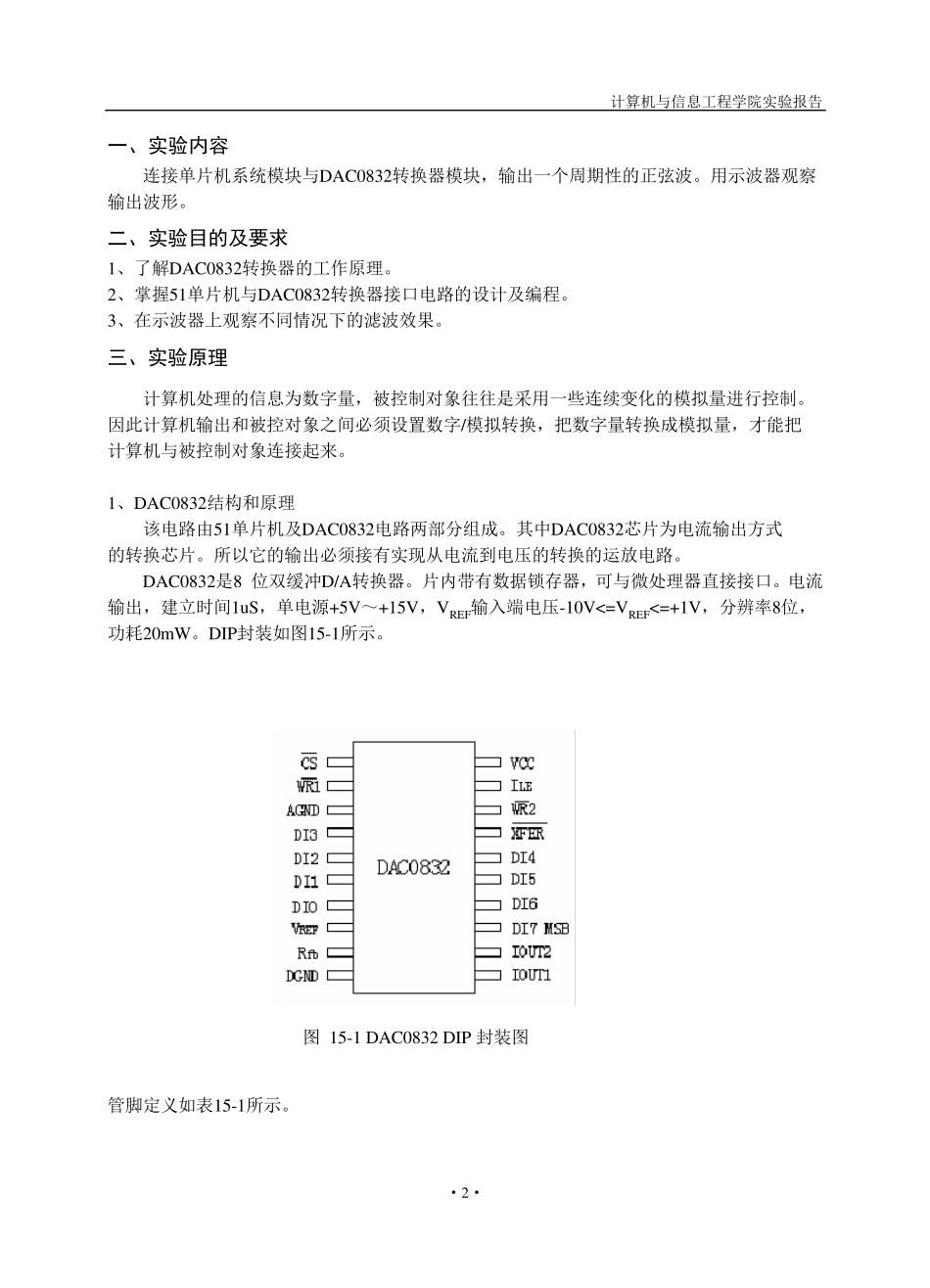

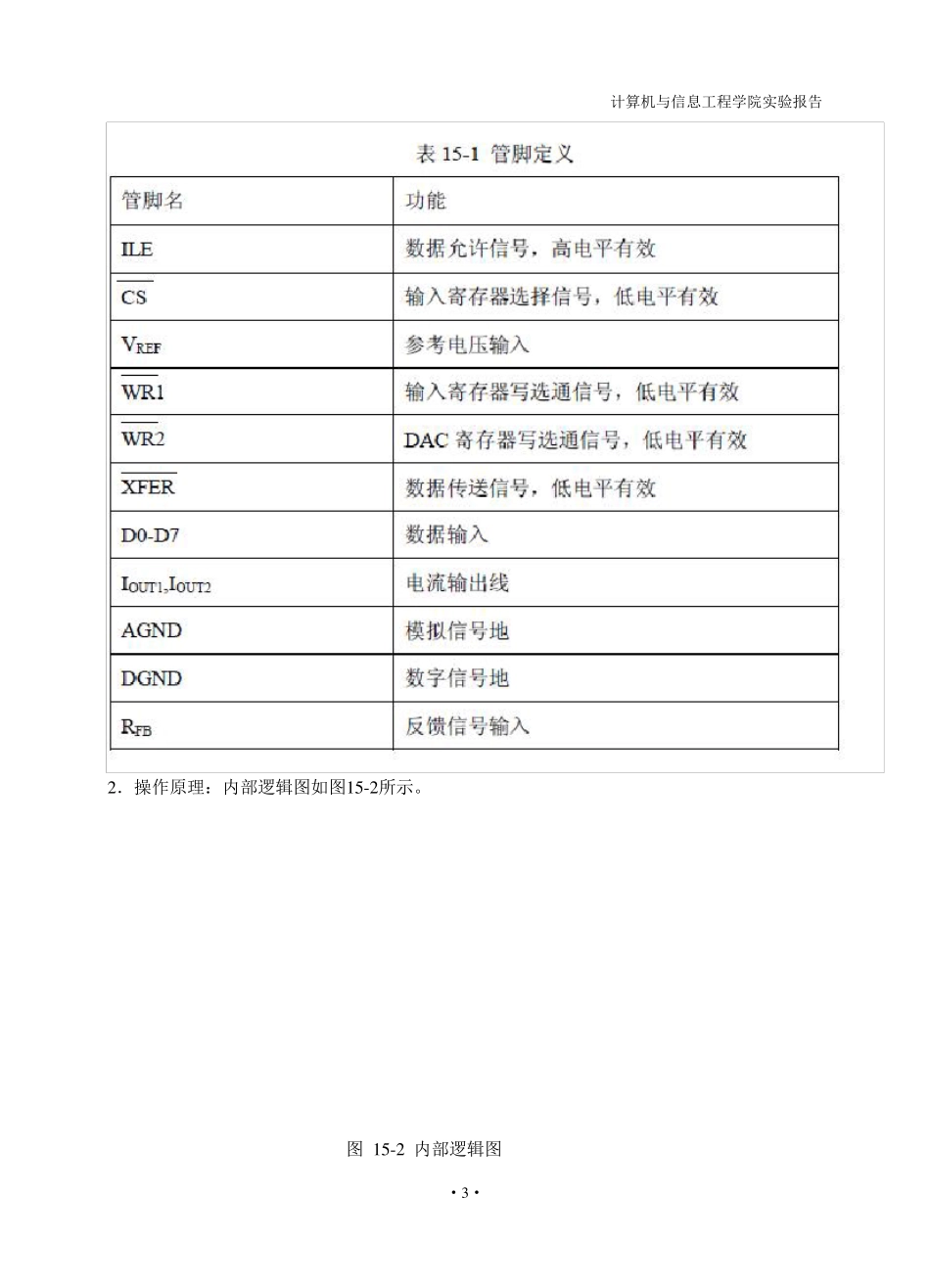

计算机与信息工程学院实验报告 ·1· 计算机与信息工程学院实验报告 姓 名 学 号 专 业 通信工程 班 级 11 级 联 系 电 话 Email 同 组实验者 实验室名 称 305 实 验日 期 2014-5-26 课 程名 称 单片机基础 实 验 序 号 实验十五 实 验项 目 8 位 D/A 转换器设计实验 主 讲教 师 辅 导教 师 指 导教 师 希润高娃 实验心得： 通过实验了解DAC0832转换器的工作原理，还掌握51单片机与DAC0832转换器接口电路的设计及编程。 学生签名 2 0 1 4 年 5 月 3 0 日 成绩评定及教师评语： 成绩： 教师签名： 年 月 日 计算机与信息工程学院实验报告 ·2· 一、实验内容 连接单片机系统模块与DAC0832转换器模块，输出一个周期性的正弦波。用示波器观察输出波形。 二、实验目的及要求 1、了解DAC0832转换器的工作原理。 2、掌握51单片机与DAC0832转换器接口电路的设计及编程。 3、在示波器上观察不同情况下的滤波效果。 三、实验原理 计算机处理的信息为数字量，被控制对象往往是采用一些连续变化的模拟量进行控制。 因此计算机输出和被控对象之间必须设置数字/模拟转换，把数字量转换成模拟量，才能把 计算机与被控制对象连接起来。 1、DAC0832结构和原理 该电路由51单片机及DAC0832电路两部分组成。其中DAC0832芯片为电流输出方式 的转换芯片。所以它的输出必须接有实现从电流到电压的转换的运放电路。 DAC0832是8 位双缓冲D/A转换器。片内带有数据锁存器，可与微处理器直接接口。电流输出，建立时间1uS，单电源+5V～+15V，VREF输入端电压-10V<=VREF<=+1V，分辨率8位，功耗20mW。DIP封装如图15-1所示。 图 15-1 DAC0832 DIP 封装图 管脚定义如表15-1所示。 计算机与信息工程学院实验报告 ·3 · 2 ．操作原理：内部逻辑图如图1 5 -2 所示。 图 1 5 -2 内部逻辑图 计算机与信息工程学院实验报告 ·4· 操作方法： 当XFER为低电平，WR2输入负脉冲时，则在LE2产生正脉冲；LE2为高电平时，DAC 寄存器的输入与输出寄存器状态一致，LE2的负跳变，输入寄存器内容存入DAC寄存器。根据对DAC0832的输入锁存器和DAC寄存器的不同的控制方法，DAC0832 有如下三 种工作方式： （1）单缓冲方式 此方式适用于只有一路模拟量输出或几路模拟量非同步输出的情形。方法是控制输入寄 存器同时接收数据，或者只用输入寄存器而把DAC寄存器接成直通方式。 （...
