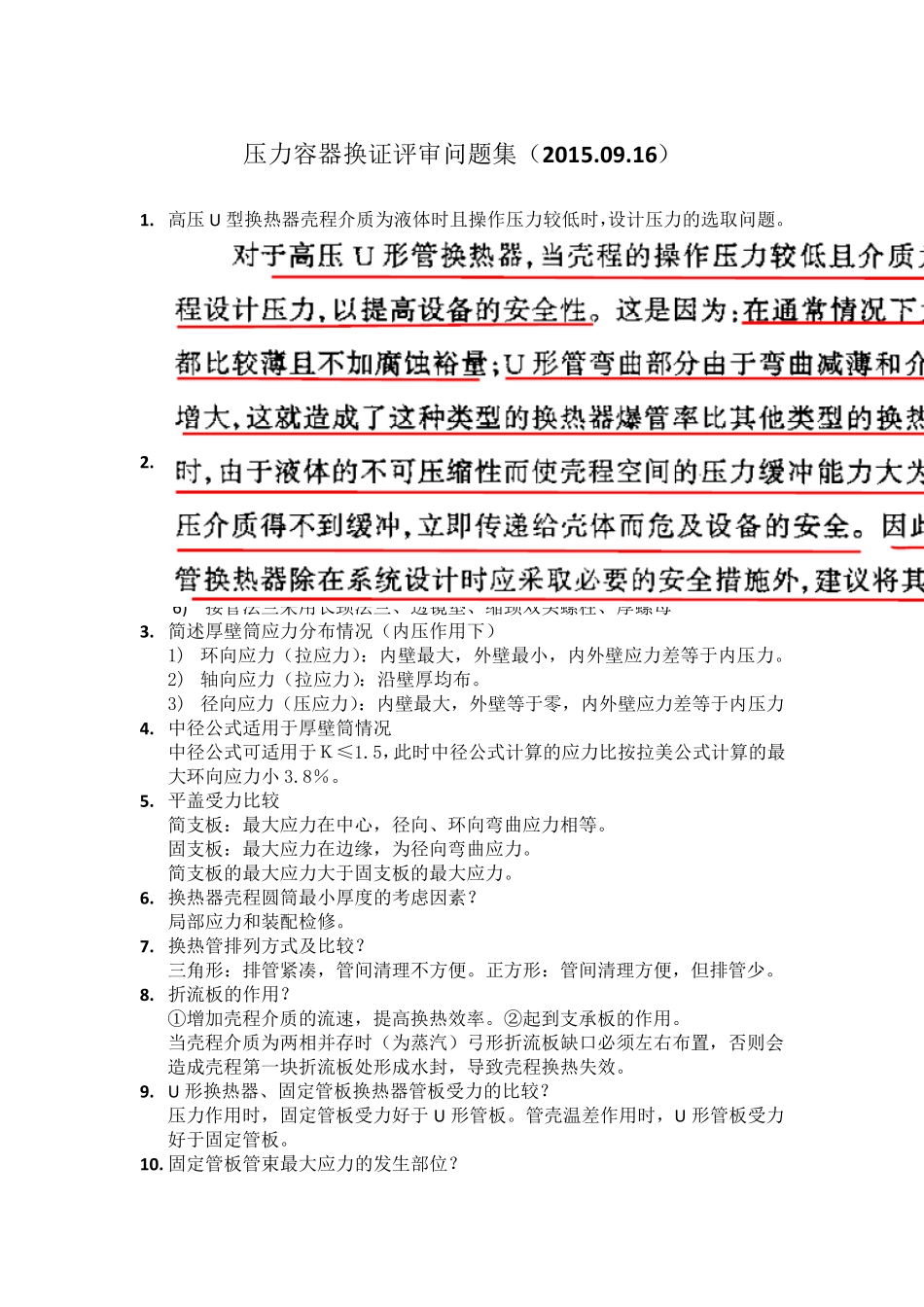

压力容器换证评审问题集(2015
高压U 型换热器壳程介质为液体时且操作压力较低时,设计压力的选取问题
高压容器结构特点 1) 筒体为厚壁筒或多层
2) 封头为球形或平盖(小直径)
3) 筒体上下采用法兰连接,采用筒体端部结构
4) 密封不采用普通垫片,采用金属垫,密封结构形式多采用自紧式
5) 开孔补强采用整体补强,不采用补强扳结构
小接管采用安放式结构
6) 接管法兰采用长颈法兰、透镜垫、缩颈双头螺柱、厚螺母 3
简述厚壁筒应力分布情况(内压作用下) 1) 环向应力(拉应力):内壁最大,外壁最小,内外壁应力差等于内压力
2) 轴向应力(拉应力):沿壁厚均布
3) 径向应力(压应力):内壁最大,外壁等于零,内外壁应力差等于内压力 4
中径公式适用于厚壁筒情况 中径公式可适用于K≤1
5,此时中径公式计算的应力比按拉美公式计算的最大环向应力小3
平盖受力比较 简支板:最大应力在中心,径向、环向弯曲应力相等
固支板:最大应力在边缘,为径向弯曲应力
简支板的最大应力大于固支板的最大应力
换热器壳程圆筒最小厚度的考虑因素
局部应力和装配检修
换热管排列方式及比较
三角形:排管紧凑,管间 清 理 不方便
正 方形:管间 清 理 方便 ,但 排管少
折 流 板的作用
① 增 加 壳程介质的流 速 ,提 高换热效 率
② 起 到 支承 板的作用
当 壳程介质为两 相并 存 时(为蒸 汽 )弓 形折 流 板缺 口 必 须 左 右 布置 ,否 则 会造 成 壳程第 一 块 折 流 板处 形成 水 封,导 致 壳程换热失 效
U 形换热器、固定 管板换热器管板受力的比较
压力作用时,固定 管板受力好 于U 形管板

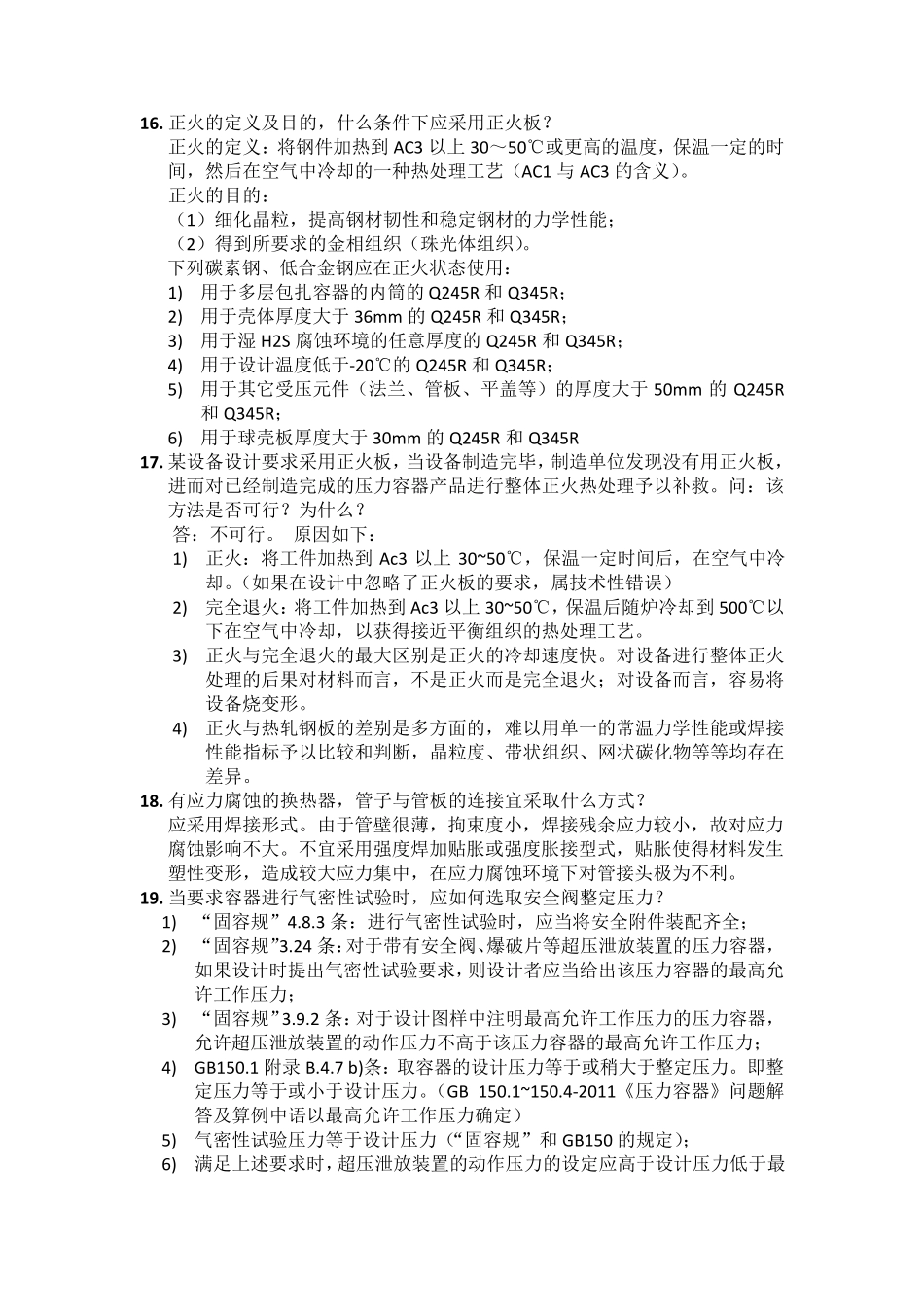

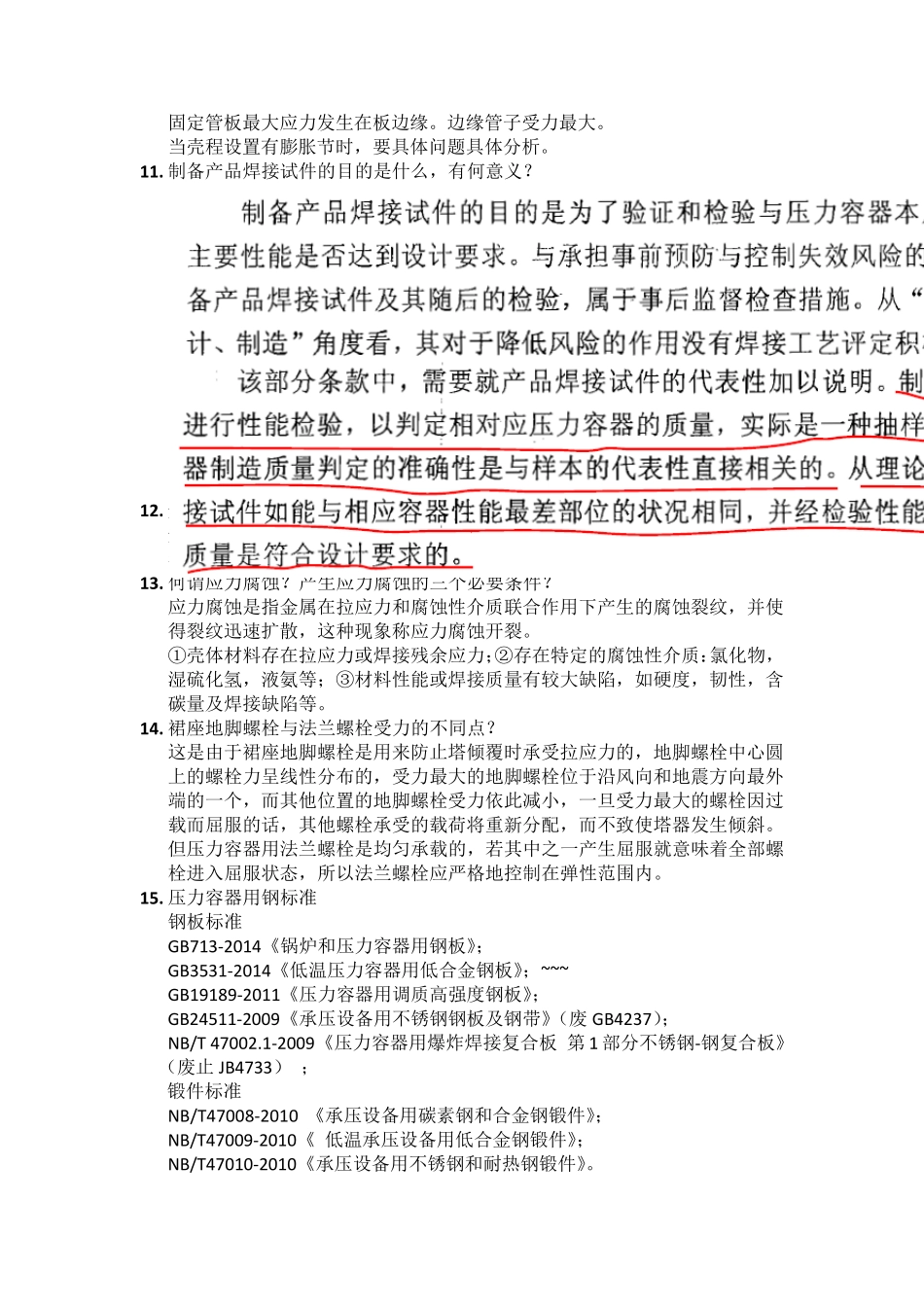

管壳温 差作用时,U 形管板受力好 于固定 管板
