压力管道焊接工艺评定(50236样式)

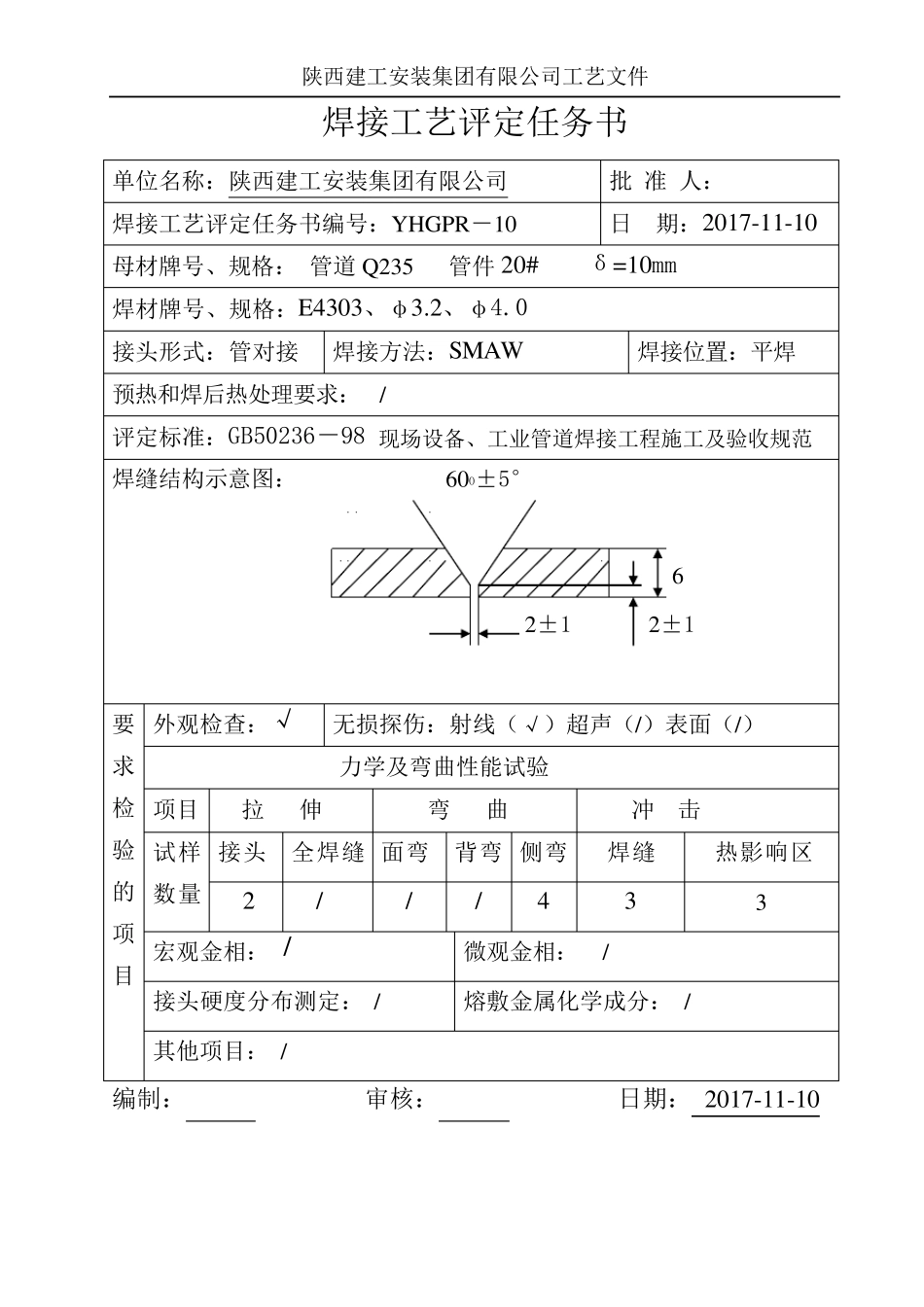

陕西建工安装集团有限公司工艺文件 焊 接 工 艺 评 定 评定单位：陕西建工安装集团有限公司 评定日期： 2 0 1 7 -1 1 -1 0 陕西建工安装集团有限公司工艺文件 焊接工艺评定任务书 单位名称：陕西建工安装集团有限公司 批 准 人： 焊接工艺评定任务书编号：YHGPR－10 日 期：2017-11-10 母材牌号、规格： 管道Q235 管件20# δ=10mm 焊材牌号、规格：E4303、φ3.2、φ4.0 接头形式：管对接 焊接方法：SMAW 焊接位置：平焊 预热和焊后热处理要求： / 评定标准：GB50236－98 现场设备、工业管道焊接工程施工及验收规范 焊缝结构示意图： 60O±5° 6 2±1 2±1 要求检验的项目 外观检查：√ 无损探伤：射线（√）超声（/）表面（/） 力学及弯曲性能试验 项目 拉 伸 弯 曲 冲 击 试样数量 接头 全焊缝 面弯 背弯 侧弯 焊缝 热影响区 2 / / / 4 3 3 宏观金相： / 微观金相： / 接头硬度分布测定： / 熔敷金属化学成分： / 其他项目： / 编制： 审核： 日期： 2017-11-10 陕西建工安装集团有限公司工艺文件 焊接作业指导书 单位名称：陕西建工安装集团有限公司 编制人： 批准人： 焊接工艺指导书编号：YHGPZ－10 日期：2017-10-11 焊接工艺评定报告编号：D-B1-6HP010 焊接方法：焊条电弧焊（SMAW） 机械化程度（手工、半自动、自动）：手工 焊接接头：板材对接焊缝 坡口形式：V 形坡口 衬垫（材料及规格）：无衬垫 其他： 简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 母材： 类别号P1 组别号1－1 与类别号P1 组别号1－1 相焊及标准号GB/T3274 钢号20# 与标准号GB/T3274 钢号20# 相焊 厚度范围： 管材：对接焊缝12≤T≤24 角焊缝：不限 管材直径、壁厚范围：对接焊缝 Ф不限，12≤T≤24 角焊缝 不限 焊缝金属厚度范围：对接焊缝2S，角焊缝 2S 其他： / 焊接材料： 焊材类别 碳钢焊条 碳钢焊条 焊材标准 GB5117 GB5117 陕西建工安装集团有限公司工艺文件 填充金属尺寸 / / 焊材型号 Ф3.2 Ф4.0 焊材牌号（钢号） E4303 E4303 其他 耐蚀堆焊金属化学成分（％） C Si Mn P S Cr Ni Mo V Ti Nb 其他： 焊接位置： 对接焊缝的位置： 平位 焊接方向：向上 向下 √ 角焊缝位置： / 焊后热处理： 加热温度： / ℃ 升温速度： / ℃/min 保温时间： / h 冷却方式： / ...
