压力表的分类

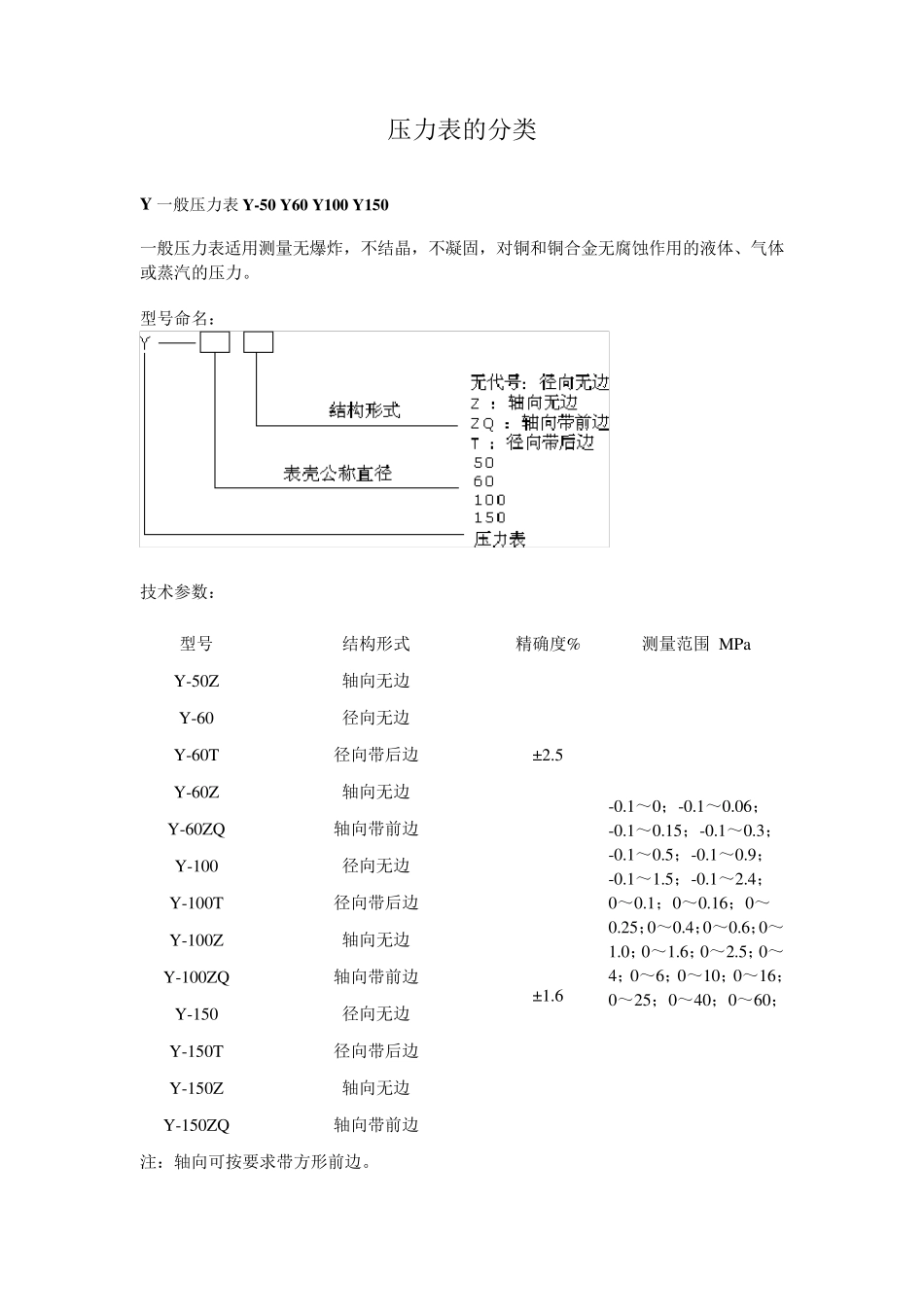

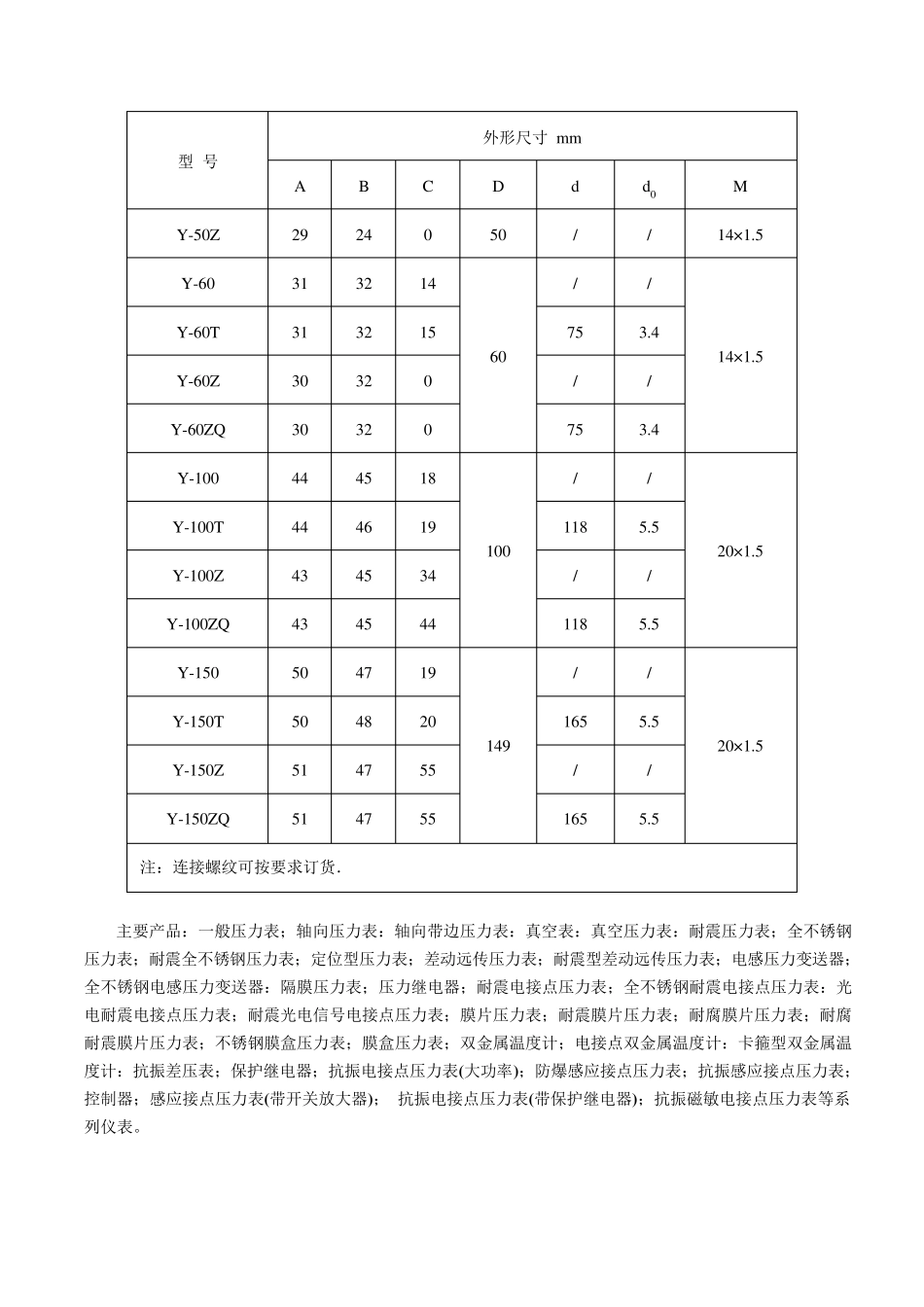

压力表的分类 Y 一般压力表Y -50 Y 60 Y 100 Y 150 一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。 型号命名： 技术参数： 型号 结构形式 精确度% 测量范围 MPa Y-50Z 轴向无边 ±2.5 -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60； Y-60 径向无边 Y-60T 径向带后边 Y-60Z 轴向无边 Y-60ZQ 轴向带前边 Y-100 径向无边 ±1.6 Y-100T 径向带后边 Y-100Z 轴向无边 Y-100ZQ 轴向带前边 Y-150 径向无边 Y-150T 径向带后边 Y-150Z 轴向无边 Y-150ZQ 轴向带前边 注：轴向可按要求带方形前边。 使用工作温度：-40℃～70℃ 仪表执行标准：GB/T1226-2001 外形尺寸： 型 号 外形尺寸 mm A B C D d d0 M Y-50Z 29 24 0 50 / / 14×1.5 Y-60 31 32 14 60 / / 14×1.5 Y-60T 31 32 15 75 3.4 Y-60Z 30 32 0 / / Y-60ZQ 30 32 0 75 3.4 Y-100 44 45 18 100 / / 20×1.5 Y-100T 44 46 19 118 5.5 Y-100Z 43 45 34 / / Y-100ZQ 43 45 44 118 5.5 Y-150 50 47 19 149 / / 20×1.5 Y-150T 50 48 20 165 5.5 Y-150Z 51 47 55 / / Y-150ZQ 51 47 55 165 5.5 注：连接螺纹可按要求订货． 主要产品：一般压力表；轴向压力表：轴向带边压力表：真空表：真空压力表：耐震压力表；全不锈钢压力表；耐震全不锈钢压力表；定位型压力表；差动远传压力表；耐震型差动远传压力表；电感压力变送器；全不锈钢电感压力变送器：隔膜压力表；压力继电器；耐震电接点压力表；全不锈钢耐震电接点压力表：光电耐震电接点压力表；耐震光电信号电接点压力表；膜片压力表；耐震膜片压力表；耐腐膜片压力表；耐腐耐震膜片压力表；不锈钢膜盒压力表；膜盒压力表；双金属温度计；电接点双金属温度计：卡箍型双金属温度计：抗振差压表；保护继电器；抗振电接点压力表(大功率)；防爆感应接点压力表；抗振感应接点压力表；控制器；感应接点压力表(带开关放大器)； 抗振电接点压力表(带保护继电器)；抗振磁敏电接点压力表等系列仪表。 Y-60/100/150 普通压力表： 适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐...
