JUKI程序制作作业指导书

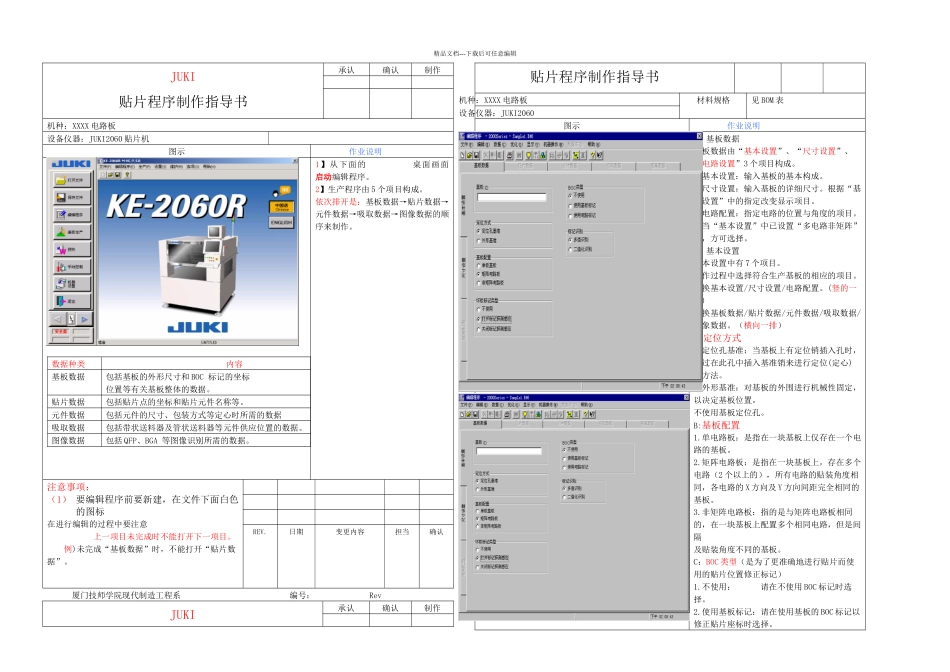

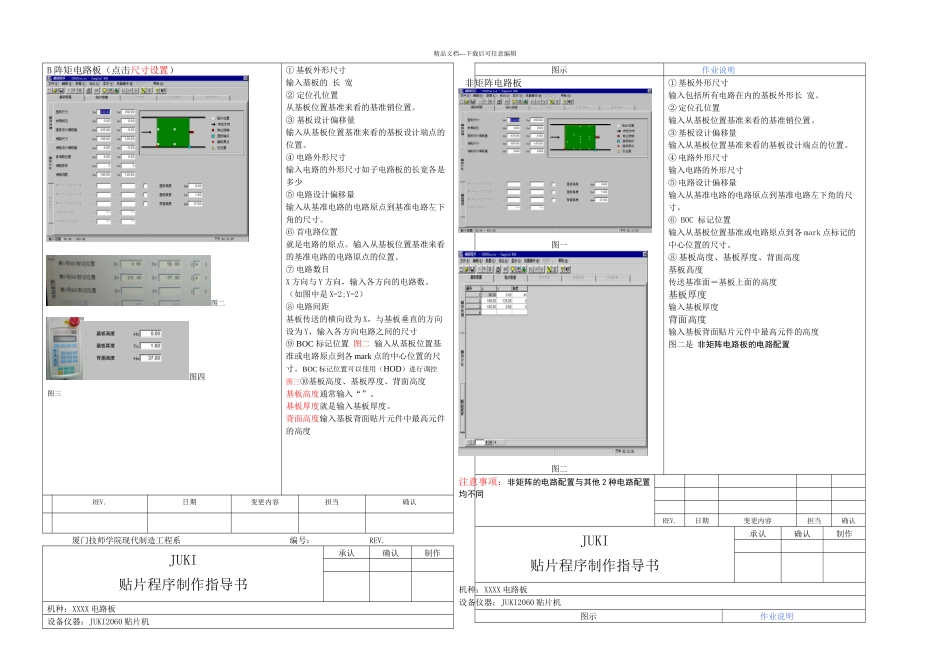

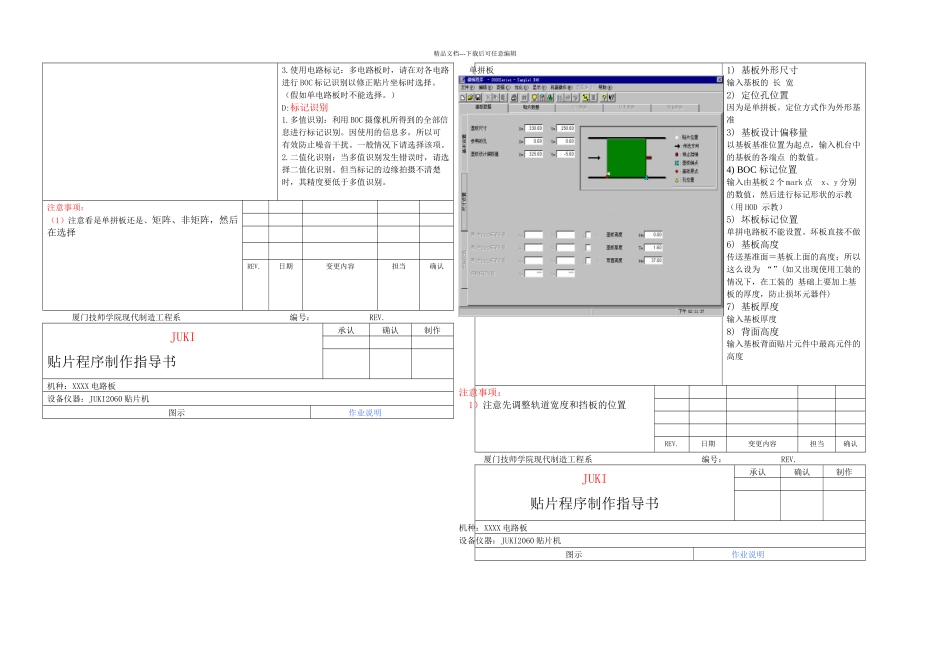

精品文档---下载后可任意编辑JUKI贴片程序制作指导书承认确认制作机种：XXXX 电路板设备仪器：JUKI2060 贴片机图示作业说明数据种类内容基板数据包括基板的外形尺寸和 BOC 标记的坐标位置等有关基板整体的数据。贴片数据包括贴片点的坐标和贴片元件名称等。元件数据包括元件的尺寸、包装方式等定心时所需的数据吸取数据包括带状送料器及管状送料器等元件供应位置的数据。图像数据包括 QFP、BGA 等图像识别所需的数据。1】从下面的 桌面画面 启动编辑程序。2】生产程序由 5 个项目构成。依次排开是：基板数据→贴片数据→元件数据→吸取数据→图像数据的顺序来制作。注意事项：（1） 要编辑程序前要新建，在文件下面白色的图标在进行编辑的过程中要注意上一项目未完成时不能打开下一项目。例)未完成“基板数据”时，不能打开“贴片数据”。REV.日期变更内容担当确认厦门技师学院现代制造工程系 编号： RevJUKI承认确认制作贴片程序制作指导书机种：XXXX 电路板材料规格见 BOM 表设备仪器：JUKI2060图示作业说明3】基板数据基板数据由“基本设置”、“尺寸设置”、“电路设置”3 个项目构成。A 基本设置：输入基板的基本构成。B 尺寸设置：输入基板的详细尺寸。根据“基本设置”中的指定改变显示项目。C 电路配置：指定电路的位置与角度的项目。仅当“基本设置”中已设置“多电路非矩阵”时，方可选择。4】基本设置基本设置中有 7 个项目。操作过程中选择符合生产基板的相应的项目。切换基本设置/尺寸设置/电路配置。(竖的一排)切换基板数据/贴片数据/元件数据/吸取数据/图象数据。（横向一排）A:定位方式1.定位孔基准：当基板上有定位销插入孔时，通过在此孔中插入基准销来进行定位(定心)的方法。2.外形基准：对基板的外围进行机械性固定，以决定基板位置。不使用基板定位孔。B:基板配置1.单电路板：是指在一块基板上仅存在一个电路的基板。2.矩阵电路板：是指在一块基板上，存在多个电路（2 个以上的），所有电路的贴装角度相同，各电路的 X 方向及 Y 方向间距完全相同的基板。3.非矩阵电路板：指的是与矩阵电路板相同的，在一块基板上配置多个相同电路，但是间隔及贴装角度不同的基板。C：BOC 类型（是为了更准确地进行贴片而使用的贴片位置修正标记）1.不使用： 请在不使用 BOC 标记时选择。2.使用基板标记：请在使用基板的 BOC 标记以修正贴片座标时选择。精品文档---下载后可任意编辑3.使用电路标记：多电路...
