KK路基路面排水工程施工交底

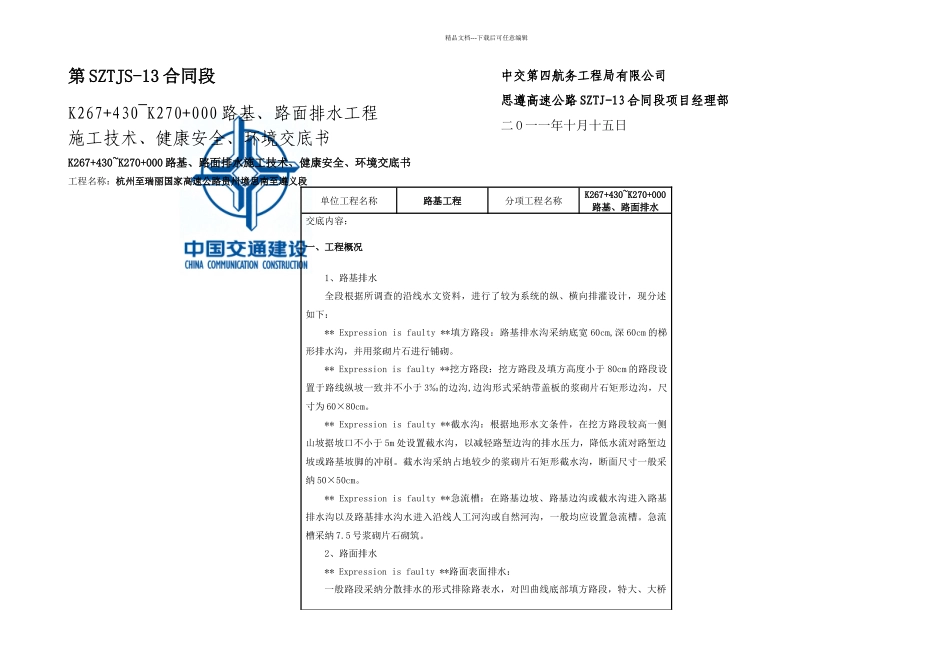

KK路基路面排水工程施工交底_第1页
1/17

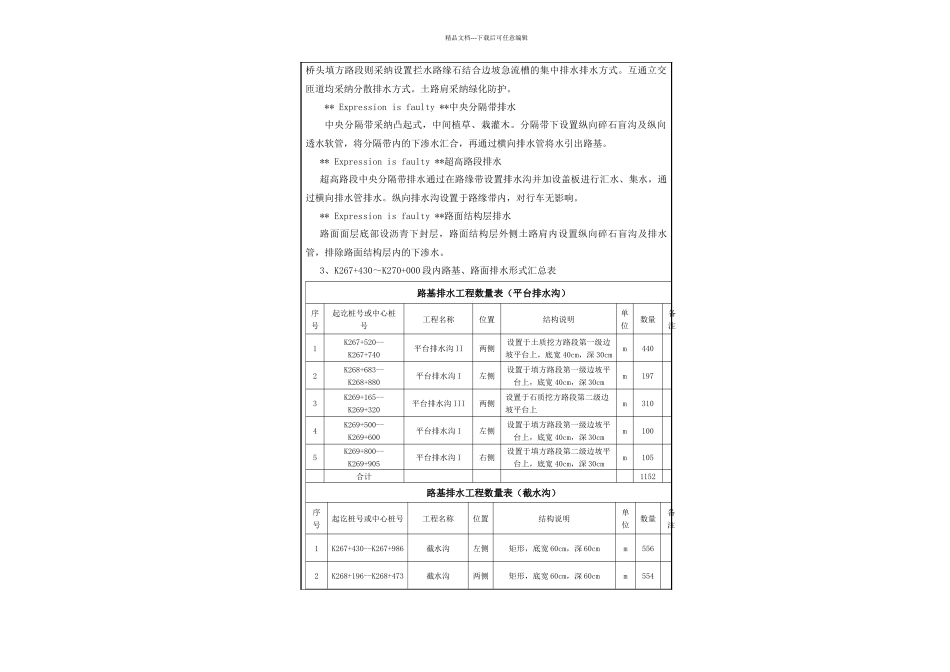

KK路基路面排水工程施工交底_第2页
2/17

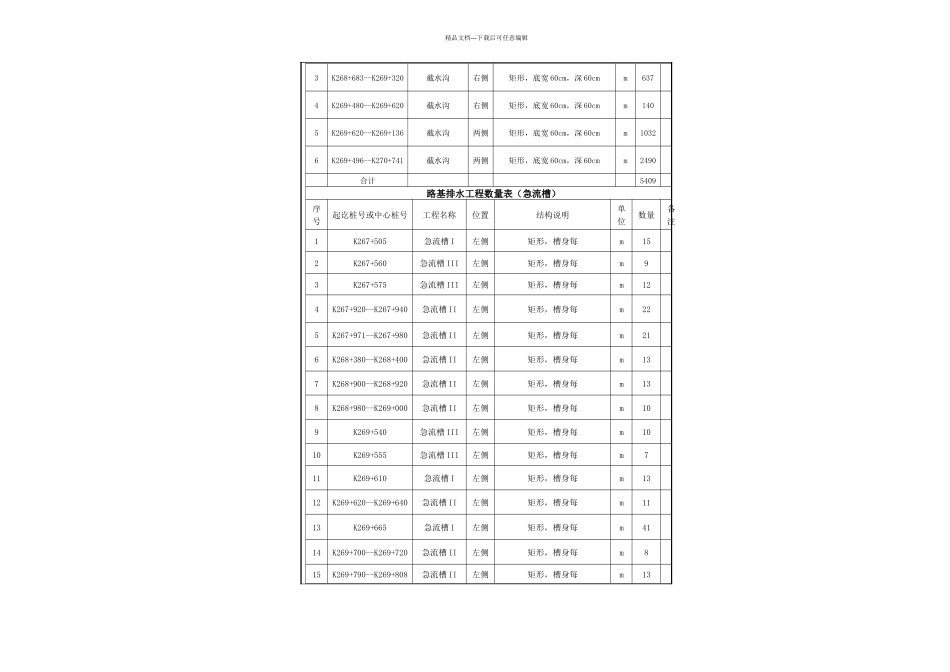

KK路基路面排水工程施工交底_第3页
3/17
精品文档---下载后可任意编辑第 SZTJS-13 合同段K267+430~K270+000 路基、路面排水工程施工技术、健康安全、环境交底书中交第四航务工程局有限公司思遵高速公路 SZTJ-13 合同段项目经理部二 O 一一年十月十五日K267+430~K270+000 路基、路面排水施工技术、健康安全、环境交底书工程名称:杭州至瑞丽国家高速公路贵州境思南至遵义段单位工程名称路基工程分项工程名称K267+430~K270+000路基、路面排水交底内容:一、工程概况1、路基排水全段根据所调查的沿线水文资料,进行了较为系统的纵、横向排灌设计,现分述如下:** Expression is faulty **填方路段:路基排水沟采纳底宽 60cm,深 60cm 的梯形排水沟,并用浆砌片石进行铺砌。** Expression is faulty **挖方路段:挖方路段及填方高度小于 80cm 的路段设置于路线纵坡一致并不小于 3‰的边沟,边沟形式采纳带盖板的浆砌片石矩形边沟,尺寸为 60×80cm。** Expression is faulty **截水沟:根据地形水文条件,在挖方路段较高一侧山坡据坡口不小于 5m 处设置截水沟,以减轻路堑边沟的排水压力,降低水流对路堑边坡或路基坡脚的冲刷。截水沟采纳占地较少的浆砌片石矩形截水沟,断面尺寸一般采纳 50×50cm。** Expression is faulty **急流槽:在路基边坡、路基边沟或截水沟进入路基排水沟以及路基排水沟水进入沿线人工河沟或自然河沟,一般均应设置急流槽。急流槽采纳 7.5 号浆砌片石砌筑。2、路面排水** Expression is faulty **路面表面排水:一般路段采纳分散排水的形式排除路表水,对凹曲线底部填方路段,特大、大桥精品文档---下载后可任意编辑桥头填方路段则采纳设置拦水路缘石结合边坡急流槽的集中排水排水方式。互通立交匝道均采纳分散排水方式。土路肩采纳绿化防护。** Expression is faulty **中央分隔带排水中央分隔带采纳凸起式,中间植草、栽灌木。分隔带下设置纵向碎石盲沟及纵向透水软管,将分隔带内的下渗水汇合,再通过横向排水管将水引出路基。** Expression is faulty **超高路段排水超高路段中央分隔带排水通过在路缘带设置排水沟并加设盖板进行汇水、集水,通过横向排水管排水。纵向排水沟设置于路缘带内,对行车无影响。** Expression is faulty **路面结构层排水路面面层底部设沥青下封层,路面结构层外侧土路肩内设置纵向碎石盲沟及排水管,排除路面结构层内的下渗水。3、K267+430~K270+000 段内路基、路面排水形式汇...
