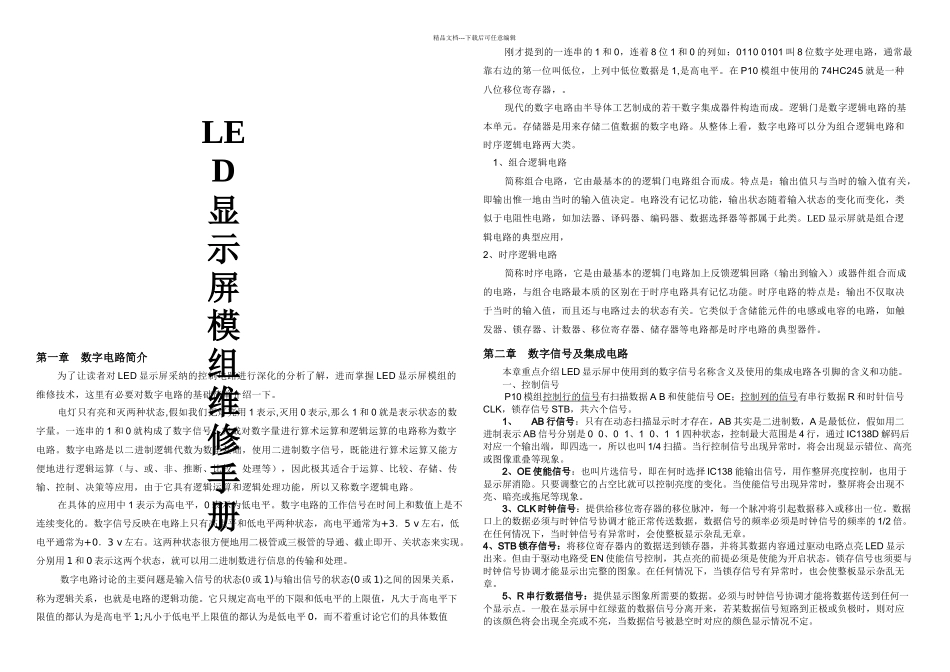

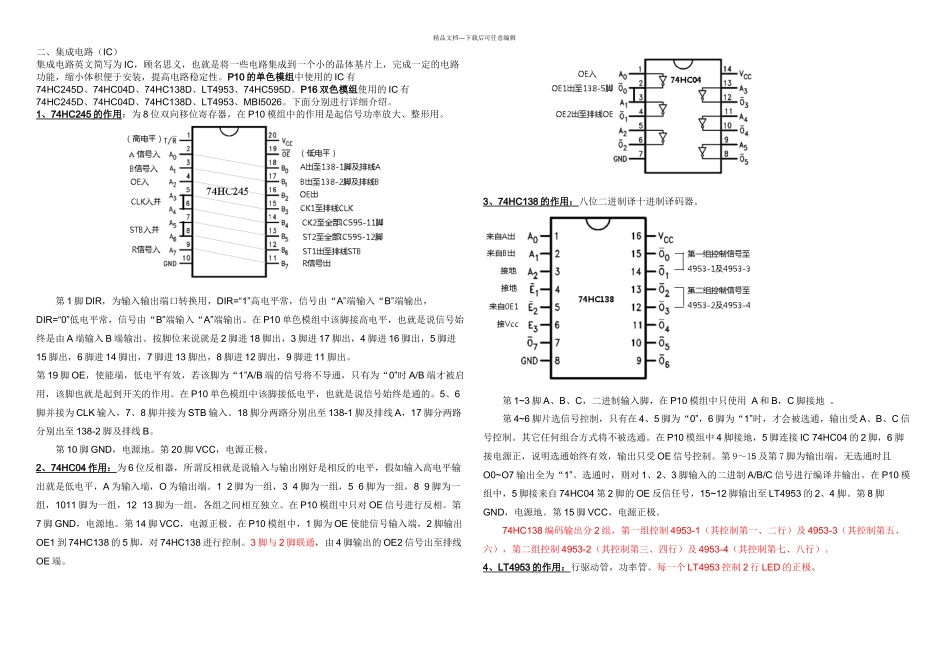

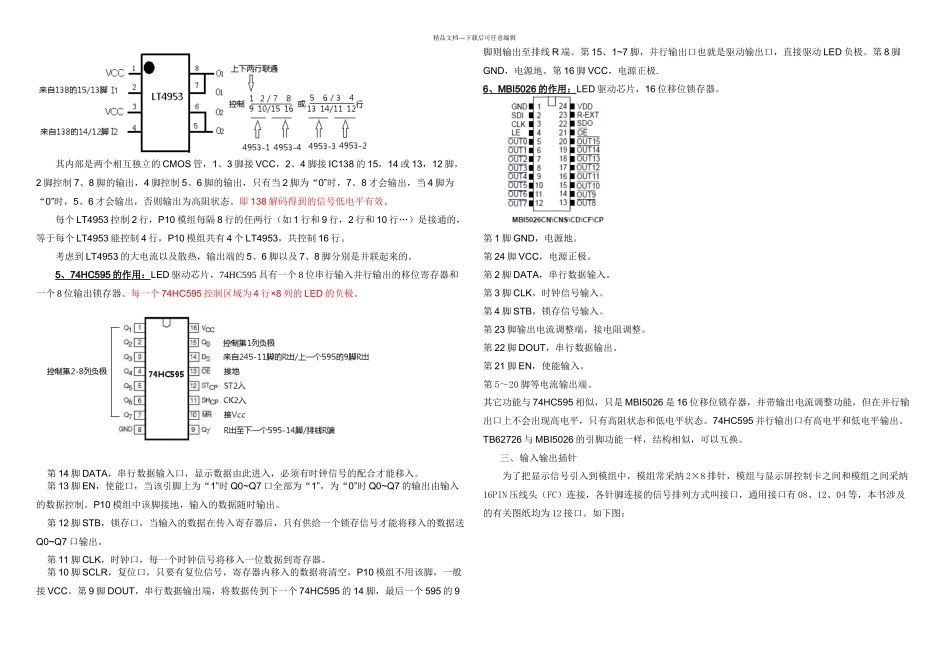

精品文档---下载后可任意编辑第一章 数字电路简介为了让读者对 LED 显示屏采纳的控制电路进行深化的分析了解，进而掌握 LED 显示屏模组的维修技术，这里有必要对数字电路的基础简单介绍一下。电灯只有亮和灭两种状态,假如我们把灯亮用 1 表示,灭用 0 表示,那么 1 和 0 就是表示状态的数字量。一连串的 1 和 0 就构成了数字信号，完成对数字量进行算术运算和逻辑运算的电路称为数字电路。数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算（与、或、非、推断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用，由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。在具体的应用中 1 表示为高电平，0 表示为低电平。数字电路的工作信号在时间上和数值上是不连续变化的。数字信号反映在电路上只有高电平和低电平两种状态，高电平通常为+3．5 v 左右，低电平通常为+0．3 v 左右。这两种状态很方便地用二极管或三极管的导通、截止即开、关状态来实现。分别用 1 和 0 表示这两个状态，就可以用二进制数进行信息的传输和处理。 数字电路讨论的主要问题是输入信号的状态(0 或 1)与输出信号的状态(0 或 1)之间的因果关系，称为逻辑关系，也就是电路的逻辑功能。它只规定高电平的下限和低电平的上限值，凡大于高电平下限值的都认为是高电平 1;凡小于低电平上限值的都认为是低电平 0，而不着重讨论它们的具体数值刚才提到的一连串的 1 和 0，连着 8 位 1 和 0 的列如：0110 0101 叫 8 位数字处理电路，通常最靠右边的第一位叫低位，上列中低位数据是 1,是高电平。在 P10 模组中使用的 74HC245 就是一种八位移位寄存器，。现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。逻辑门是数字逻辑电路的基本单元。存储器是用来存储二值数据的数字电路。从整体上看，数字电路可以分为组合逻辑电路和时序逻辑电路两大类。 1、组合逻辑电路简称组合电路，它由最基本的的逻辑门电路组合而成。特点是：输出值只与当时的输入值有关，即输出惟一地由当时的输入值决定。电路没有记忆功能，输出状态随着输入状态的变化而变化，类似于电阻性电路，如加法器、译码器、编码器、数据选择器等都属于此类。LED 显示屏就是组合逻辑电路的典型应用，2、时序逻辑电路简称时序电路，它是由最基本的逻辑门电路加上反馈逻辑回路（输...
