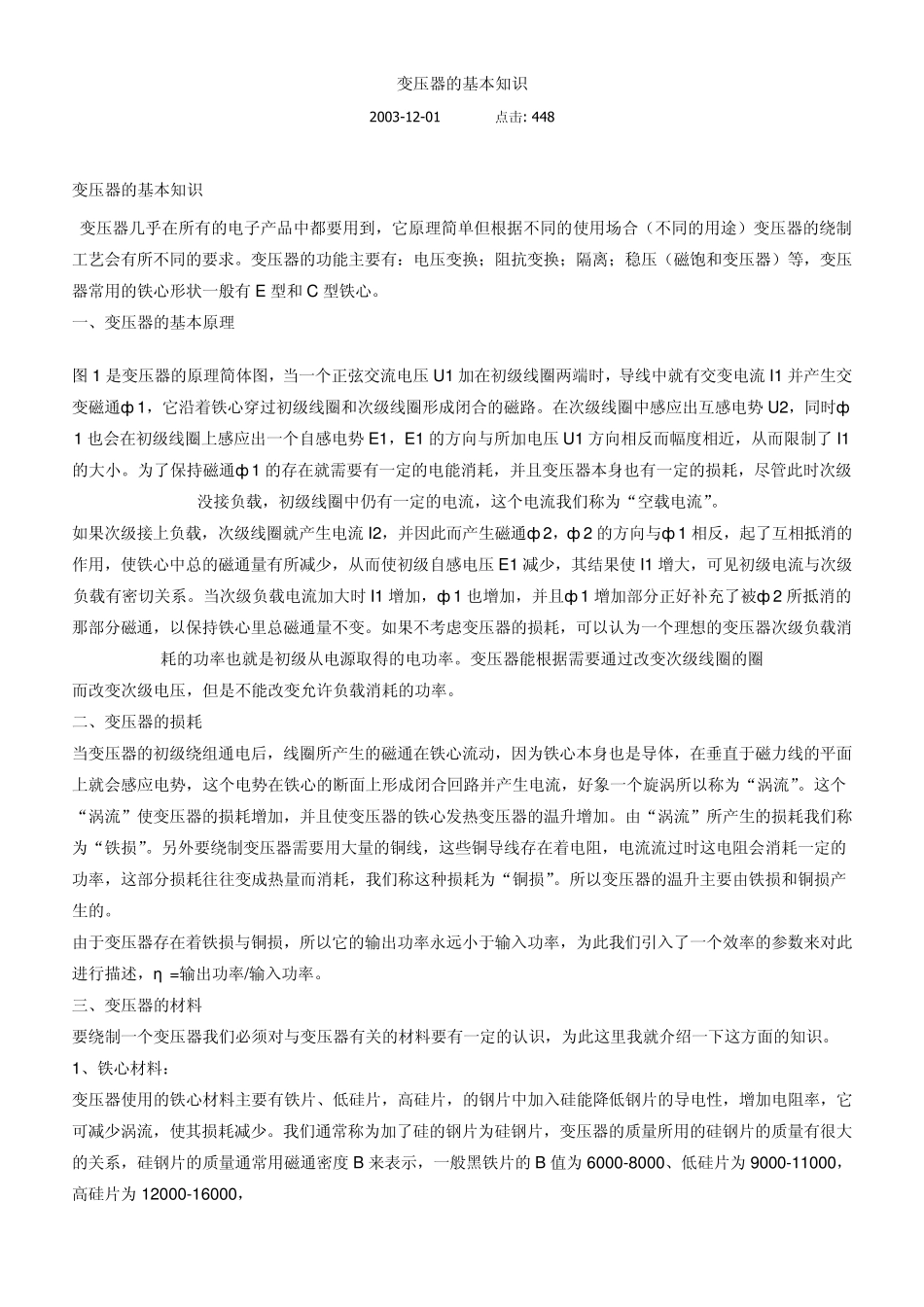

变压器的基本知识 2003-12-01 点击: 448 变压器的基本知识 变压器几乎在所有的电子产品中都要用到，它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有 E 型和 C 型铁心。 一、变压器的基本原理 图 1 是变压器的原理简体图，当一个正弦交流电压 U 1 加在初级线圈两端时，导线中就有交变电流 I1 并产生交变磁通ф 1，它沿着铁心穿过初级线圈和次级线圈形成闭合的磁路。在次级线圈中感应出互感电势 U 2，同时ф1 也会在初级线圈上感应出一个自感电势 E1，E1 的方向与所加电压 U 1 方向相反而幅度相近，从而限制了 I1的大小。为了保持磁通ф 1 的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”。 如果次级接上负载，次级线圈就产生电流 I2，并因此而产生磁通ф 2，ф 2 的方向与ф 1 相反，起了互相抵消的作用，使铁心中总的磁通量有所减少，从而使初级自感电压 E1 减少，其结果使 I1 增大，可见初级电流与次级负载有密切关系。当次级负载电流加大时 I1 增加，ф 1 也增加，并且ф 1 增加部分正好补充了被ф 2 所抵消的那部分磁通，以保持铁心里总磁通量不变。如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。变压器能根据需要通过改变次级线圈的圈 而改变次级电压，但是不能改变允许负载消耗的功率。 二、变压器的损耗 当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称为“涡流”。这个“涡流”使变压器的损耗增加，并且使变压器的铁心发热变压器的温升增加。由“涡流”所产生的损耗我们称为“铁损”。另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损”。所以变压器的温升主要由铁损和铜损产生的。 由于变压器存在着铁损与铜损，所以它的输出功率永远小于输入功率，为此我们引入了一个效率的参数来对此进行描述，η =输出功率/输入功率。 三、变压器的材料 要...
