史上最全的CATIA主模块介绍

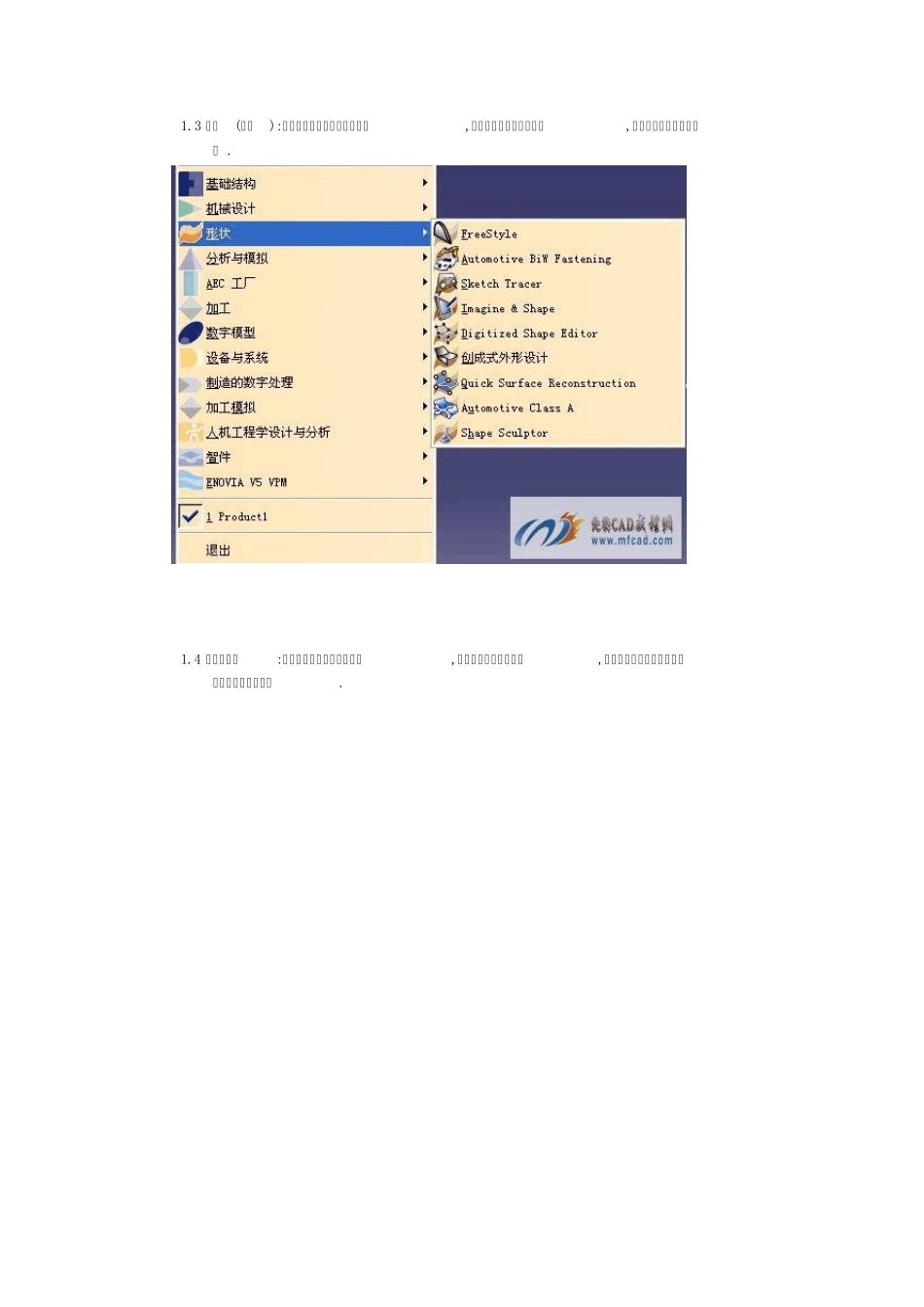

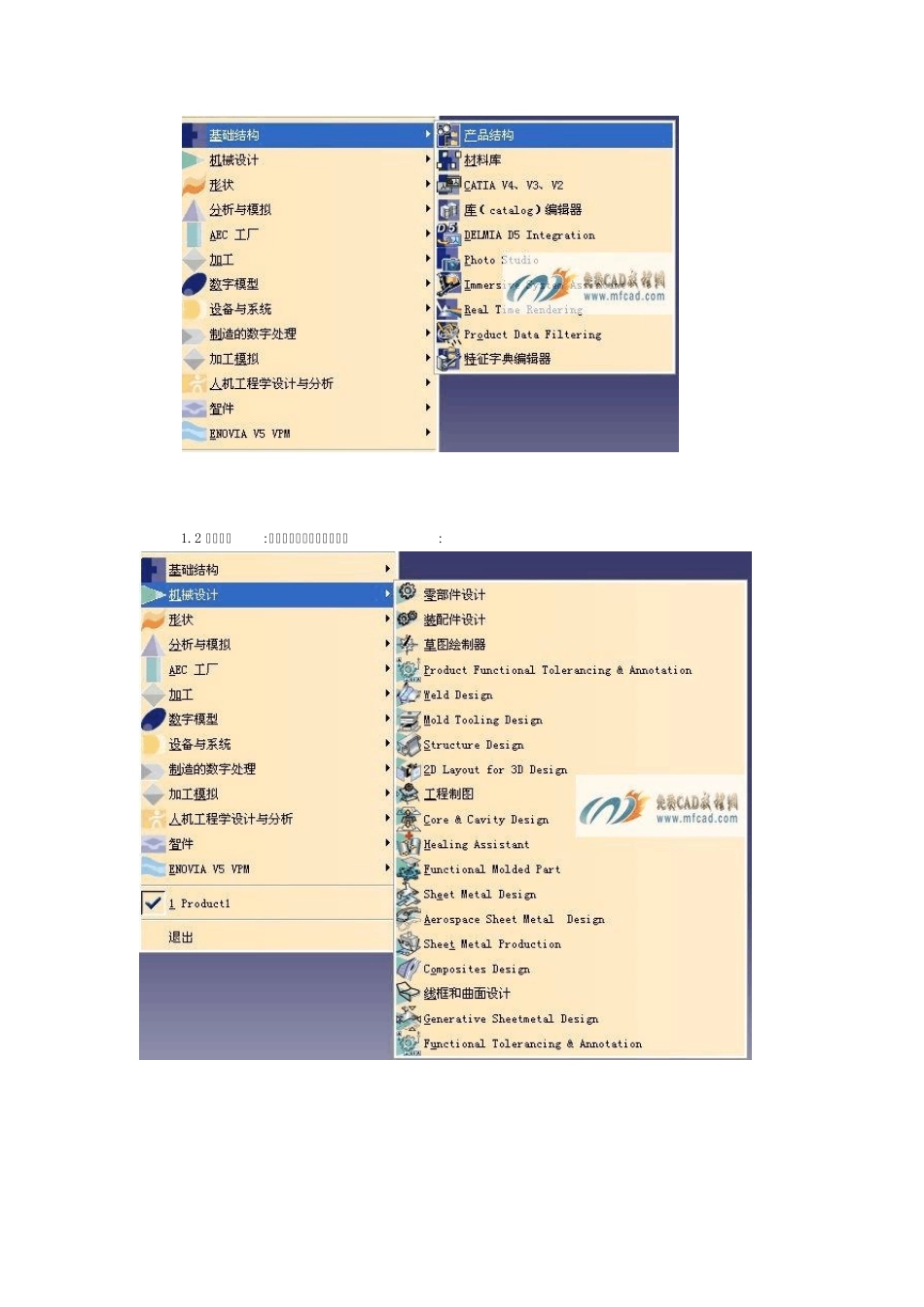

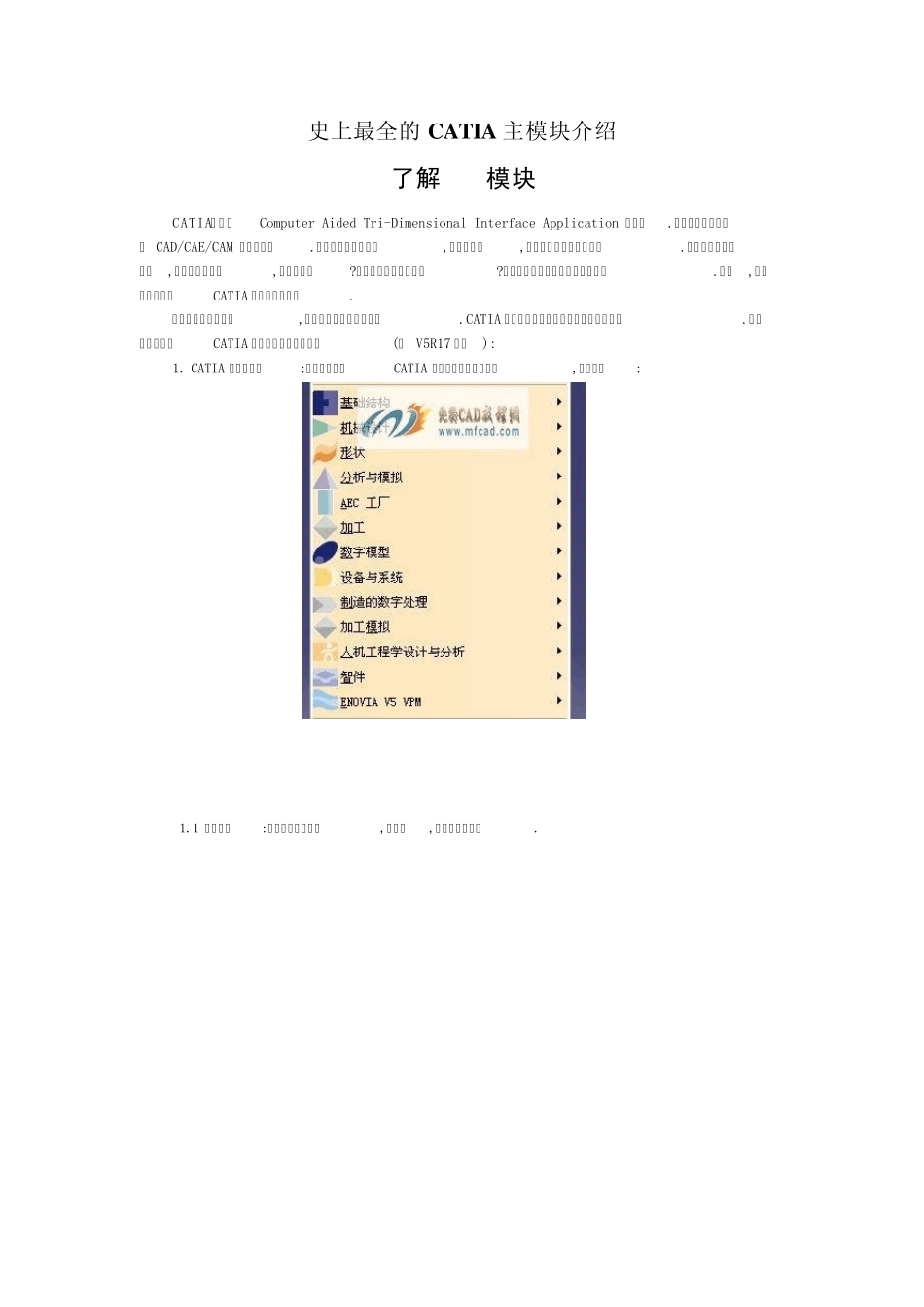

史上最全的 CAT IA 主模块介绍 了解 CATIA模块 CATIA是英文 Computer Aided Tri-Dimensional Interface Application 的缩写.是世界上一种主流的 CAD/CAE/CAM 一体化软件.他的模块的数量之多,功能之强大,在三维软件中都是佼佼者.面对如此繁杂的软件,我们该从何入手,从何学起呢?又怎么样才能够学好呢?我相信这是所有初学者的心中所问.那么,让本站带你进行CATIA 学习的新纪元吧. 我们要学习一种软件,就应该对他做初步的了解.CATIA 在不同需求时是在不同的模块下工作的.下面我们就先对CATIA 的模块进行简单的介绍(以 V5R17 为例): 1. CATIA 的基本框架:此部分提供出CATIA 的所有的基础功能模块,如图所示: 1.1 基础结构:它包含了产品结构,材料库,库编辑器等功能. 1.2 机械设计:包含机械设计中的以下单元: 1.3 形状(造型):提供曲面和逆向工程设计单元,可以自由塑造不规则曲面,也可以用草图来构建曲面 . 1.4 分析与模拟:提供实体的网格划分与静力,共振等有限元分析功能,并且可以输出网格分割数据供其他分析软件使用. 1.5 AEC 工厂:提供工厂的规划建设功能. 1.6 加工: 包含从两轴到五轴的加工编程的能力,并且支持快速原型功能. 1.7 数字模型:包含动态机构仿真,装配配合空间分析,产品功能分析与功能优化等. 1.8 设备与系统:提供各种系统设备的建置,管路和电线的配置以及电子零件配置等功能. 1.9 制造的数字处理:提供在三维空间中进行产品的特征,公差与配合标注等功能. 1.10 加工模拟: 通过对数控机床的实体建模、组装和整机模拟，实现数控加工过程的仿真. 1.11 人机工程学设计与分析:提供人体模型,并且可以对产品进行人体空间分析. 1.12 智件:包含知识顾问,知识工程专家和产品工程优化等单元. 1.13 ENOVIA V5 VPM: 产品生命周期并行产品过程及开发管理工具 2. 常用模块:这部分是由用户自己根据自己的需要进行选择的,选择后模块显示在菜单中,例如: 3. 由于绝大多数的用户使用的都是中文界面的CATIA,我们下面就将所有的模块按照中文名称,英文简写,以及英文名称的顺序罗列下来: 零件设计 PDG：Part Design 装配设计 ASD：Assembly Design 交互式工程绘图 IDR：Interactive Drafting 创成式工程绘图 GDR：Generative Drafting 结构设计 STD：Structure Design 线架和曲面设计 WSF：Wireframe and Surface 钣金设计 SMD：SheetMetal Design 航空钣金设计 ASL：Aerospace ...
