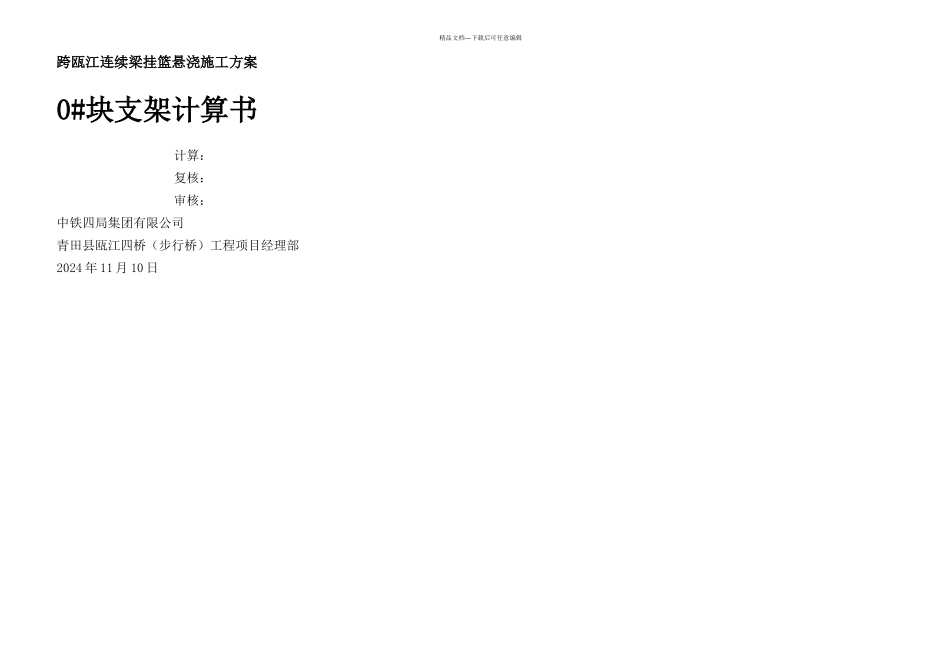

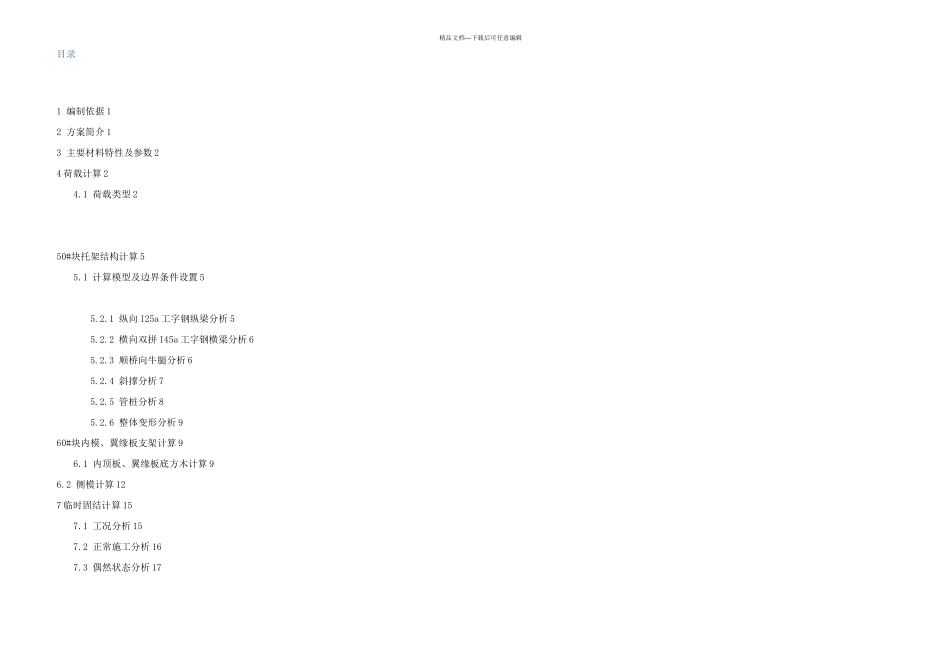

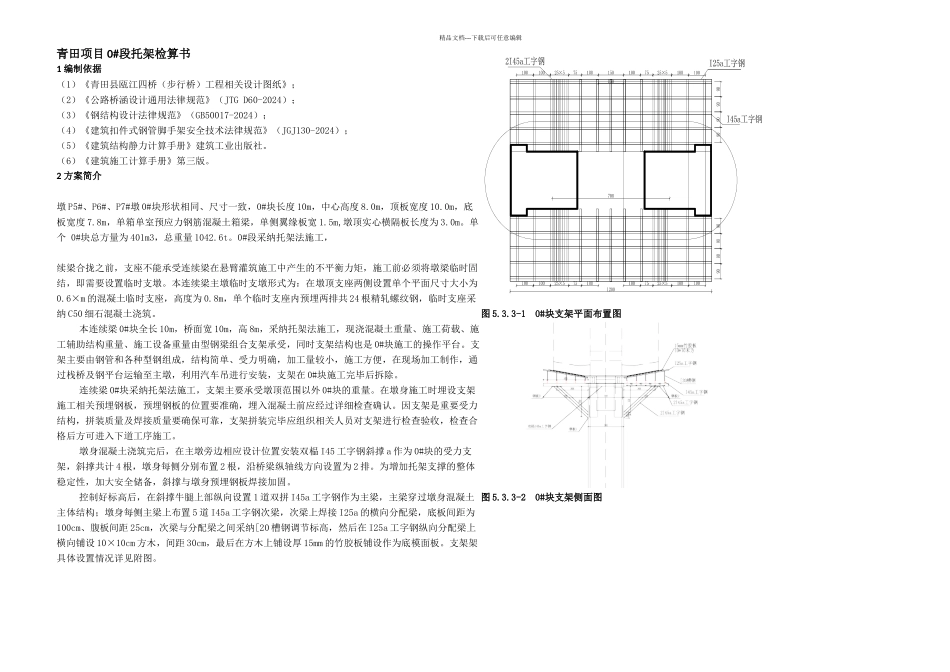

精品文档---下载后可任意编辑跨瓯江连续梁挂篮悬浇施工方案0#块支架计算书计算：复核：审核：中铁四局集团有限公司青田县瓯江四桥（步行桥）工程项目经理部2024 年 11 月 10 日精品文档---下载后可任意编辑目录1 编制依据 12 方案简介 13 主要材料特性及参数 24 荷载计算 24.1 荷载类型 250#块托架结构计算 55.1 计算模型及边界条件设置 55.2.1 纵向 I25a 工字钢纵梁分析 55.2.2 横向双拼 I45a 工字钢横梁分析 65.2.3 顺桥向牛腿分析 65.2.4 斜撑分析 75.2.5 管桩分析 85.2.6 整体变形分析 960#块内模、翼缘板支架计算 96.1 内顶板、翼缘板底方木计算 96.2 侧模计算 127 临时固结计算 157.1 工况分析 157.2 正常施工分析 167.3 偶然状态分析 17精品文档---下载后可任意编辑青田项目 0#段托架检算书1 编制依据（1）《青田县瓯江四桥（步行桥）工程相关设计图纸》；（2）《公路桥涵设计通用法律规范》（JTG D60-2024）；（3）《钢结构设计法律规范》（GB50017-2024）；（4）《建筑扣件式钢管脚手架安全技术法律规范》（JGJ130-2024）；（5）《建筑结构静力计算手册》建筑工业出版社。（6）《建筑施工计算手册》第三版。2 方案简介墩 P5#、P6#、P7#墩 0#块形状相同、尺寸一致，0#块长度 10m，中心高度 8.0m，顶板宽度 10.0m，底板宽度 7.8m，单箱单室预应力钢筋混凝土箱梁，单侧翼缘板宽 1.5m,墩顶实心横隔板长度为 3.0m。单个 0#块总方量为 401m3，总重量 1042.6t。0#段采纳托架法施工，续梁合拢之前，支座不能承受连续梁在悬臂灌筑施工中产生的不平衡力矩，施工前必须将墩梁临时固结，即需要设置临时支墩。本连续梁主墩临时支墩形式为：在墩顶支座两侧设置单个平面尺寸大小为0.6×m 的混凝土临时支座，高度为 0.8m，单个临时支座内预埋两排共 24 根精轧螺纹钢，临时支座采纳 C50 细石混凝土浇筑。本连续梁 0#块全长 10m，桥面宽 10m，高 8m，采纳托架法施工，现浇混凝土重量、施工荷载、施工辅助结构重量、施工设备重量由型钢梁组合支架承受，同时支架结构也是 0#块施工的操作平台。支架主要由钢管和各种型钢组成，结构简单、受力明确，加工量较小，施工方便，在现场加工制作，通过栈桥及钢平台运输至主墩，利用汽车吊进行安装，支架在 0#块施工完毕后拆除。连续梁 0#块采纳托架法施工，支架主要承受墩顶范围以外 0#块的重量。在墩身施工时埋设支架施工相关预埋钢板，...
