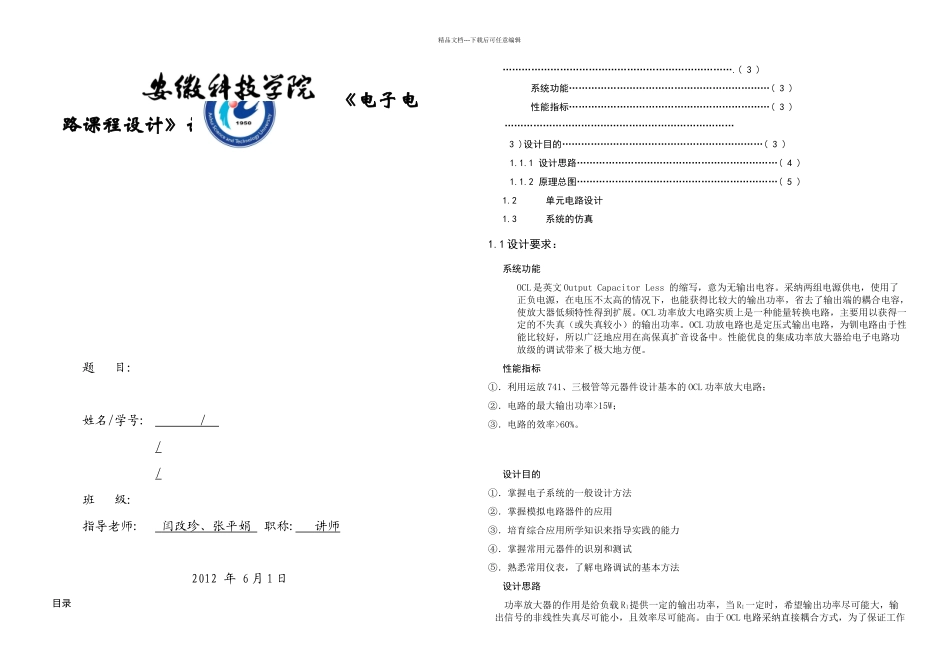

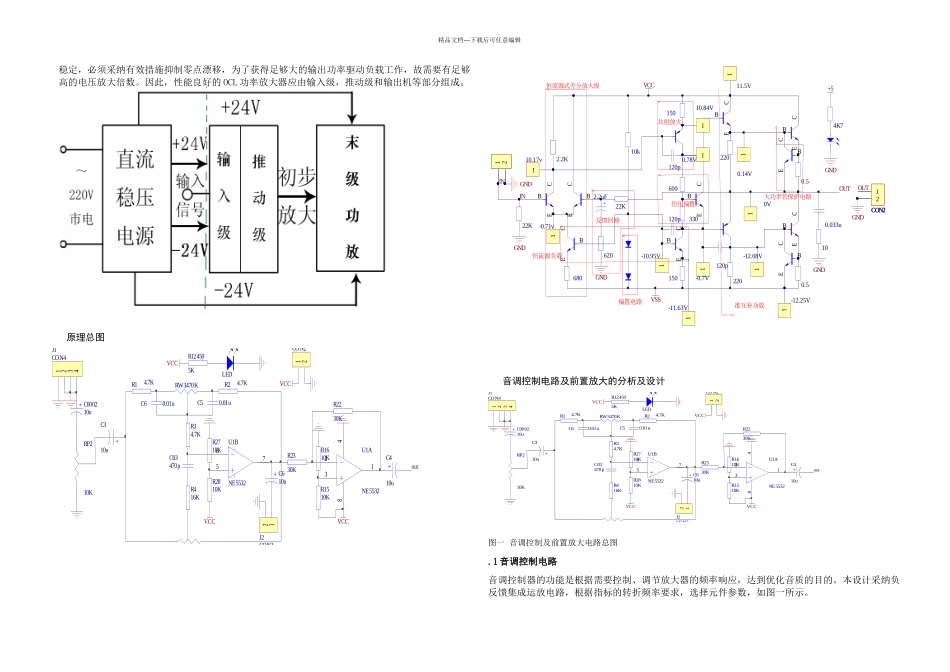

精品文档---下载后可任意编辑《电子电路课程设计》说明书题 目:姓名/学号: / //班 级:指导老师: 闫改珍、张平娟 职称: 讲师 2012 年 6 月 1 日目录……………………………………………………………….( 3 )系统功能………………………………………………………( 3 )性能指标………………………………………………………( 3 )……………………………………………………………… 3 )设计目的………………………………………………………( 3 )1.1.1 设计思路………………………………………………………( 4 )1.1.2 原理总图………………………………………………………( 5 )1.2单元电路设计1.3系统的仿真1.1 设计要求：系统功能OCL 是英文 Output Capacitor Less 的缩写，意为无输出电容。采纳两组电源供电，使用了正负电源，在电压不太高的情况下，也能获得比较大的输出功率，省去了输出端的耦合电容，使放大器低频特性得到扩展。OCL 功率放大电路实质上是一种能量转换电路，主要用以获得一定的不失真（或失真较小）的输出功率。OCL 功放电路也是定压式输出电路，为钏电路由于性能比较好，所以广泛地应用在高保真扩音设备中。性能优良的集成功率放大器给电子电路功放级的调试带来了极大地方便。性能指标①．利用运放 741、三极管等元器件设计基本的 OCL 功率放大电路；②．电路的最大输出功率>15W；③．电路的效率>60%。设计目的①．掌握电子系统的一般设计方法②．掌握模拟电路器件的应用③．培育综合应用所学知识来指导实践的能力④．掌握常用元器件的识别和测试⑤．熟悉常用仪表，了解电路调试的基本方法设计思路功率放大器的作用是给负载 Rl提供一定的输出功率，当 RI一定时，希望输出功率尽可能大，输出信号的非线性失真尽可能小，且效率尽可能高。由于 OCL 电路采纳直接耦合方式，为了保证工作精品文档---下载后可任意编辑稳定，必须采纳有效措施抑制零点漂移，为了获得足够大的输出功率驱动负载工作，故需要有足够高的电压放大倍数。因此，性能良好的 OCL 功率放大器应由输入级，推动级和输出机等部分组成。原理总图音调控制电路及前置放大的分析及设计图一 音调控制及前置放大电路总图.1 音调控制电路音调控制器的功能是根据需要控制、调节放大器的频率响应，达到优化音质的目的。本设计采纳负反馈集成运放电路，根据指标的转折频率要求，选择元件参数，如图一所示。R1510KR1610KR2230KR233...
