QBZ开关原理详解故障排除

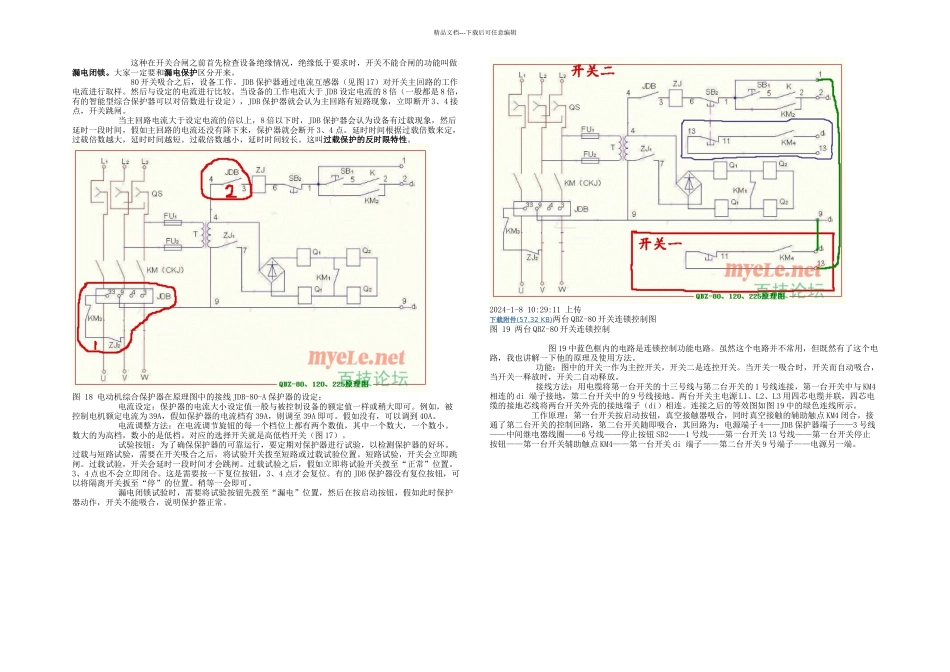

精品文档---下载后可任意编辑上一贴我们讲了 80 开关的最基本的电路。也就是去除所有的附件电路后的本地控制。这样贴我们讲一下远程控制电路，他是附加电路的一部分。 一个开关要想有较多的功能，就必须在基本的电路上添加其它线路。弄清楚了基本的电路之后，就比较好理解附加电路的功能了。 有时候，80 开关多安放的位置，并不适合操作者操作。为了方便操作，我们外接一个控制按钮放在操作者附近。这就是远程控制。下图是远程控制原理图：图 15 80 开关远控接线图 图 16 图 15 与上一贴的图 13 比较一下，其主要区别就是方框中标出的部分，多了一个 1 号线和一个开挂 K。他们两个就是为远程控制而设置的。在图 13 中，我们把开关 K 用蓝线短接了，并擦除了 1 号线，同时将 2 号线和 9 号线也用蓝线短接了。主要是便于分析。在实际使用中，近控的时（即使用开关本身的按钮控制），是把开关 K 打到合的位置，2 号线和 9 号线分别接地（开关外壳）或者用导线相连后再接地。也就等效于图 13 中用蓝线短接了。 图 15 中，红色框中是远控按钮（实物如图 16）， 3 根蓝线线为连接线 远控时：开关 K 打到分的位置，这样就切断了开关本身的启动按钮回路，防止别人误操作。开关的 1、2、9 号线分别与远控按钮的 1、2、9 号线相连。如图 15。 其控制回路为： 按下远程启动按钮：36V 电源 4 端——ZJ 线圈——本机停止按钮 SB2——SB1——1#线——远控启动按钮 SB2——远控停止按钮 SB1——9#端子至电源另一端。线圈 ZJ 得电吸合。使中间继电器的触点闭合，从而使真空接触的的线圈的电。其线圈回路为：36V 电源 4 端——真空接触器线圈——ZJ1——电源另一端 9#。真空接触器吸合后，带动主触点和辅助触点 KM2 闭合。 松开远程启动按钮 SB1 后，由于 KM2 已经闭合，为中间继电器的线圈 ZJ 维持吸合提供了回路，其回路为：36V 电源 4 端——ZJ 线圈——本机停止按钮 SB2——KM2——2#线——远程停止按钮 SB1——9#端子至电源另一端。 当需要停止时，按下远程或本机的任何一个停止按钮，都可以断开了中间继电器吸合线圈ZJ 的回路，ZJ 释放，中间继电器触点 ZJ1 断开，切断了真空接触器线圈的回路。真空接触器释放。主回路中的 KM 断开。80 开关除了本帖所讲的远控电路外，还有照明电路、双台连锁控制电路、阻容保护以及电动机综合保护器等。将在后几贴中介绍。上一贴我...
