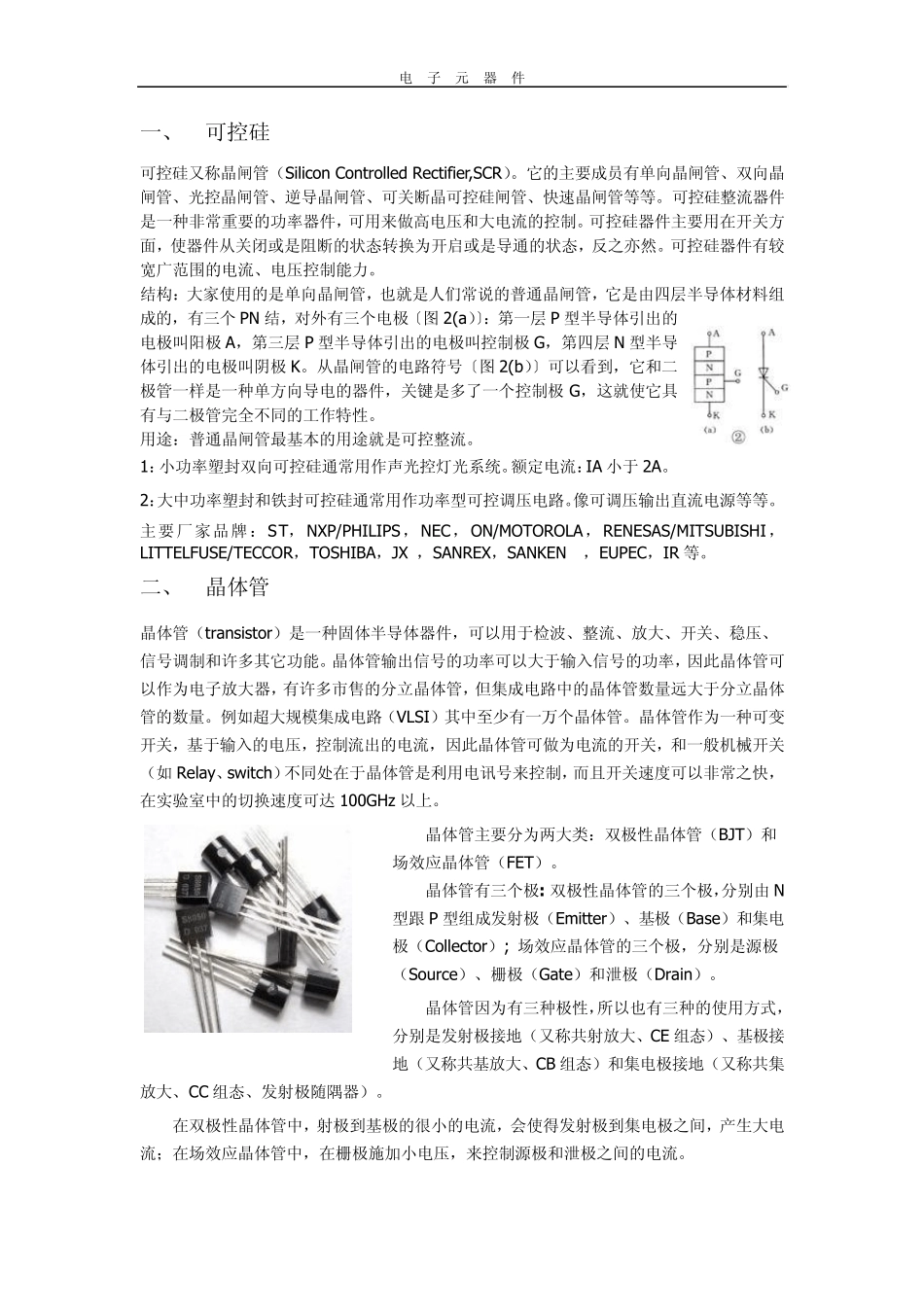

电 子 元 器 件 一、 可控硅 可控硅又称晶闸管（Silicon Controlled Rectifier,SCR）。它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶可控硅闸管、快速晶闸管等等。可控硅整流器件是一种非常重要的功率器件，可用来做高电压和大电流的控制。可控硅器件主要用在开关方面，使器件从关闭或是阻断的状态转换为开启或是导通的状态，反之亦然。可控硅器件有较宽广范围的电流、电压控制能力。 结构：大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个 PN 结，对外有三个电极〔图 2(a）〕：第一层 P 型半导体引出的电极叫阳极 A，第三层 P 型半导体引出的电极叫控制极 G，第四层 N 型半导体引出的电极叫阴极 K。从晶闸管的电路符号〔图 2(b）〕可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极 G，这就使它具有与二极管完全不同的工作特性。 用途：普通晶闸管最基本的用途就是可控整流。 1：小功率塑封双向可控硅通常用作声光控灯光系统。额定电流：IA 小于 2A。 2：大中功率塑封和铁封可控硅通常用作功率型可控调压电路。像可调压输出直流电源等等。 主要厂家品牌：ST，NXP/PHILIPS，NEC，ON/MOTOROLA，RENESAS/MITSUBISHI，LITTELFUSE/TECCOR，TOSHIBA，JX ，SANREX，SANKEN ，EUPEC，IR 等。 二、 晶体管 晶体管（transistor）是一种固体半导体器件，可以用于检波、整流、放大、开关、稳压、信号调制和许多其它功能。晶体管输出信号的功率可以大于输入信号的功率，因此晶体管可以作为电子放大器，有许多市售的分立晶体管，但集成电路中的晶体管数量远大于分立晶体管的数量。例如超大规模集成电路（VLSI）其中至少有一万个晶体管。晶体管作为一种可变开关，基于输入的电压，控制流出的电流，因此晶体管可做为电流的开关，和一般机械开关（如 Relay、switch）不同处在于晶体管是利用电讯号来控制，而且开关速度可以非常之快，在实验室中的切换速度可达 100GHz 以上。 晶体管主要分为两大类：双极性晶体管（BJT）和场效应晶体管（FET）。 晶体管有三个极: 双极性晶体管的三个极，分别由 N型跟 P 型组成发射极（Emitter）、基极（Base）和集电极（Collector）; 场效应晶体管的三个极，分别是源极（Source）、栅极（Gate）和泄极（Drain）。 晶体管因为有三种极性，所以也有三种的使用方式，分别是发射极接地（又称...
