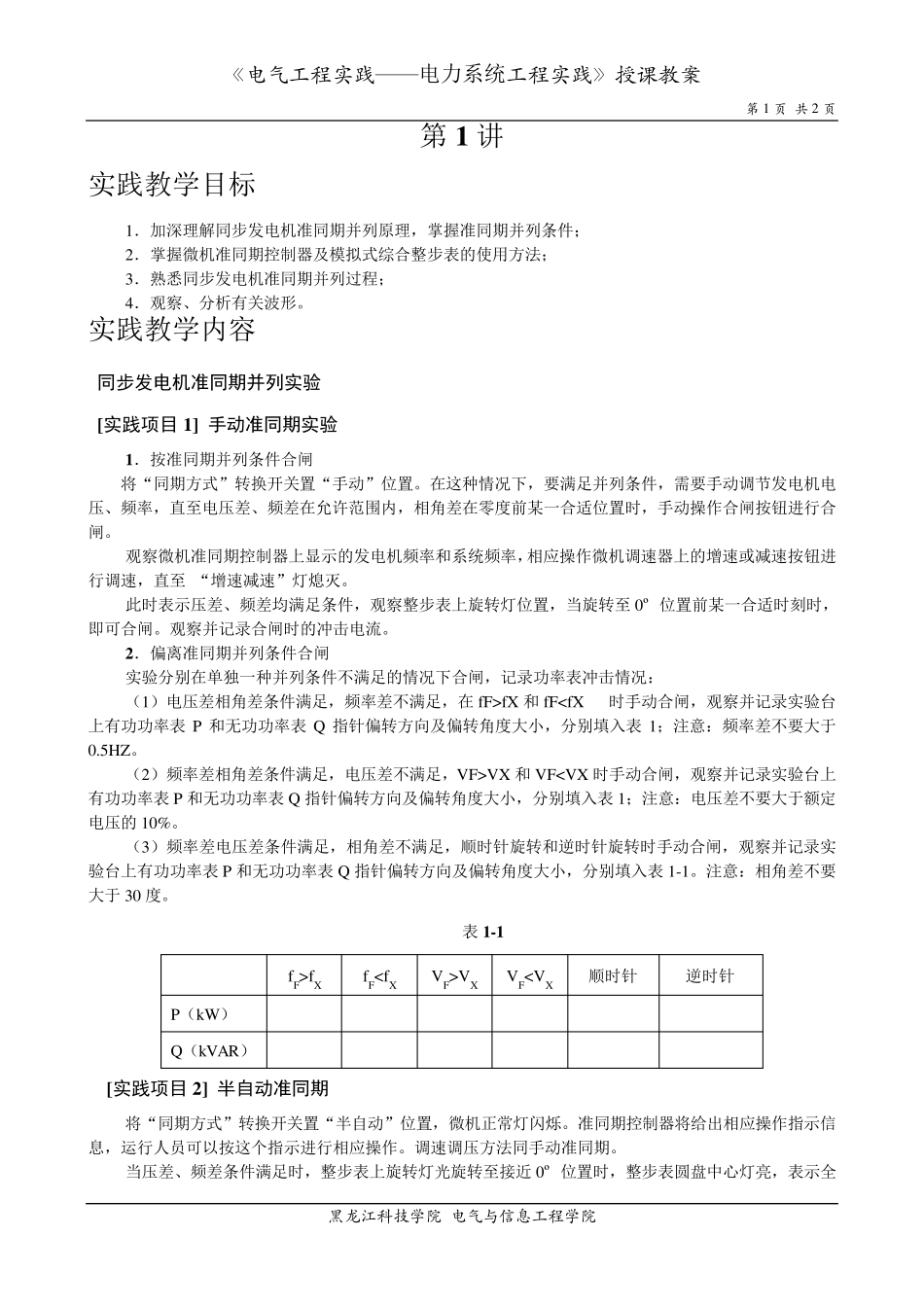

《电气工程实践——电力系统工程实践》授课教案 第 1 页 共 2 页 黑龙江科技学院 电气与信息工程学院 第1 讲 实践教学目标 1.加深理解同步发电机准同期并列原理,掌握准同期并列条件; 2.掌握微机准同期控制器及模拟式综合整步表的使用方法; 3.熟悉同步发电机准同期并列过程; 4.观察、分析有关波形。 实践教学内容 同步发电机准同期并列实验 [实践项目 1] 手动准同期实验 1.按准同期并列条件合闸 将“同期方式”转换开关置“手动”位置。在这种情况下,要满足并列条件,需要手动调节发电机电压、频率,直至电压差、频差在允许范围内,相角差在零度前某一合适位置时,手动操作合闸按钮进行合闸。 观察微机准同期控制器上显示的发电机频率和系统频率,相应操作微机调速器上的增速或减速按钮进行调速,直至 “增速减速”灯熄灭。 此时表示压差、频差均满足条件,观察整步表上旋转灯位置,当旋转至 0º 位置前某一合适时刻 时,即 可 合闸。观察并记 录 合闸时的冲 击 电流 。 2.偏 离 准同期并列条件合闸 实验 分别 在单 独 一种并列条件不 满足的情况下合闸,记 录 功 率表冲 击 情况: ( 1) 电压差相角差条件满足,频率差不 满足,在 fF>fX 和 fFVX 和 VFfX fFVX VF
