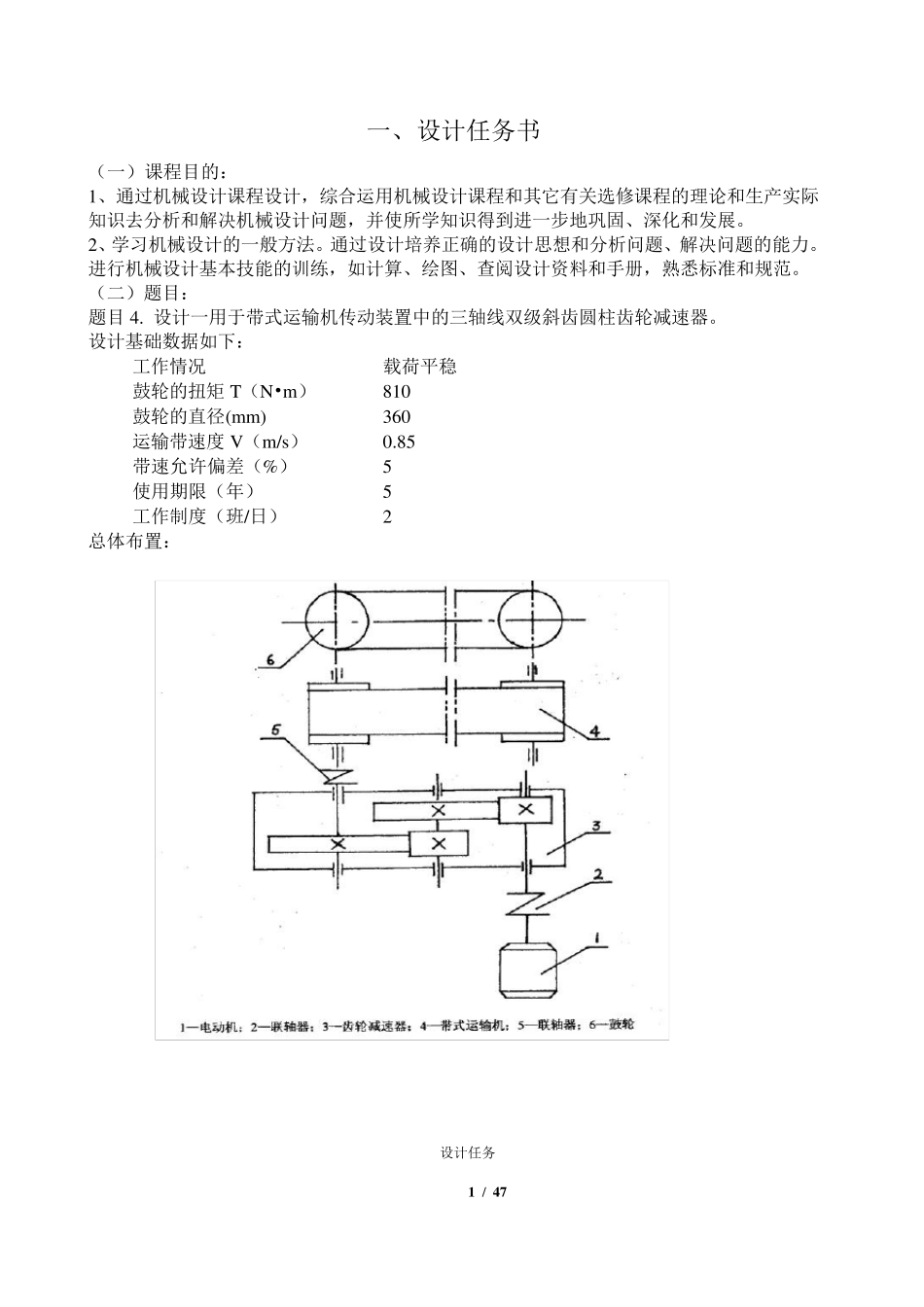

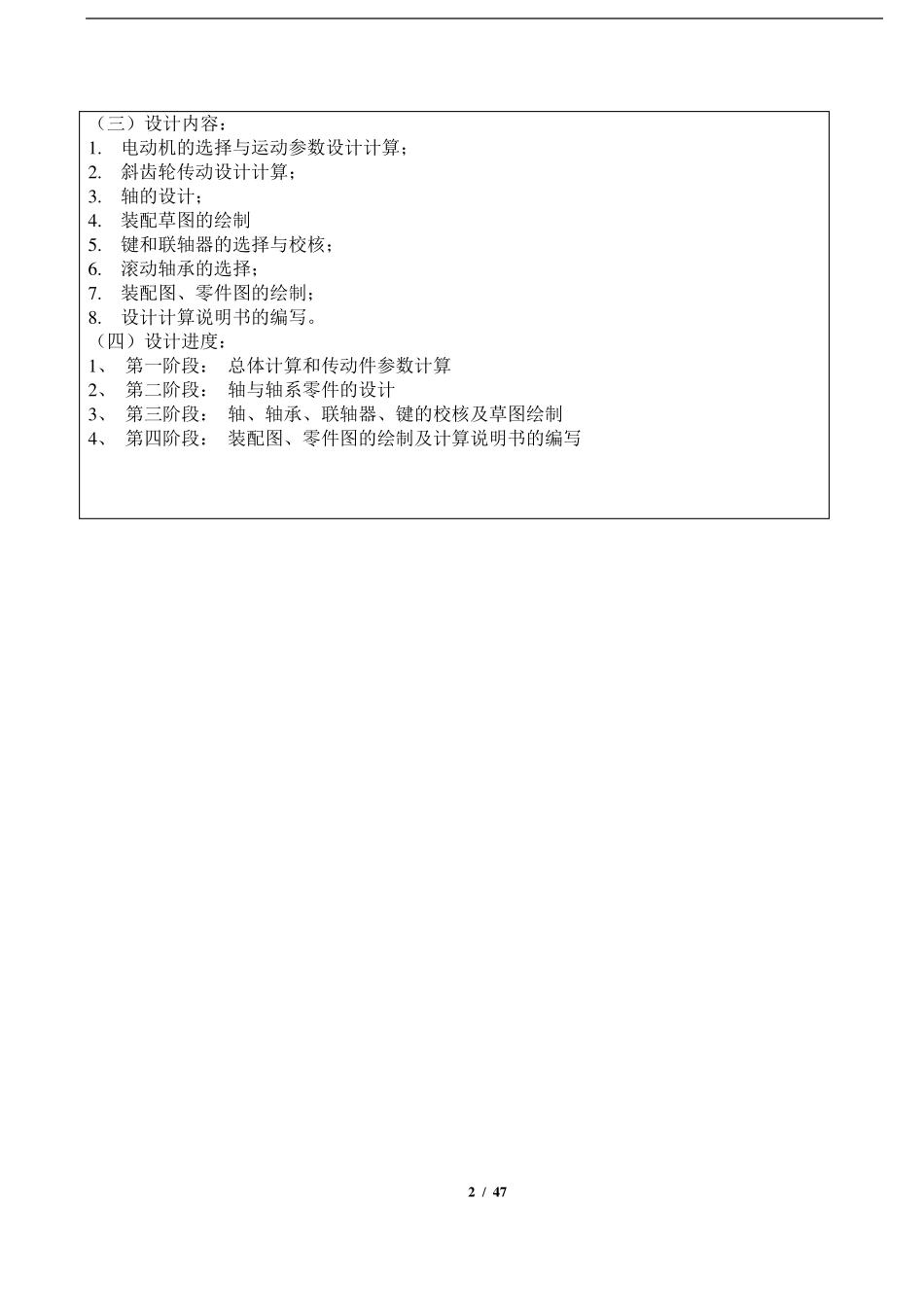

0 / 4 7 机械设计 课程设计 设计题目: 展开式双级斜齿圆柱齿轮减速器 汽车学院 院（系） 车辆工程 专业 班级 学号 设计人 指导教师 完成日期 201 年 月 日 1 / 47 一、设计任务书 （一）课程目的： 1、通过机械设计课程设计，综合运用机械设计课程和其它有关选修课程的理论和生产实际知识去分析和解决机械设计问题，并使所学知识得到进一步地巩固、深化和发展。 2、学习机械设计的一般方法。通过设计培养正确的设计思想和分析问题、解决问题的能力。进行机械设计基本技能的训练，如计算、绘图、查阅设计资料和手册，熟悉标准和规范。 （二）题目： 题目 4. 设计一用于带式运输机传动装置中的三轴线双级斜齿圆柱齿轮减速器。 设计基础数据如下： 工作情况 载荷平稳 鼓轮的扭矩T（N•m） 810 鼓轮的直 径 (mm) 360 运输带速度 V（m/s） 0.85 带速允 许 偏 差 （%） 5 使用期 限 （年 ） 5 工作制 度 （班 /日 ） 2 总 体 布 置： 设计任务 2 / 47 （三）设计内容： 1 . 电动机的选择与运动参数设计计算； 2 . 斜齿轮传动设计计算； 3 . 轴的设计； 4 . 装配草图的绘制 5 . 键和联轴器的选择与校核； 6 . 滚动轴承的选择； 7 . 装配图、零件图的绘制； 8 . 设计计算说明书的编写。 （四）设计进度： 1 、 第一阶段： 总体计算和传动件参数计算 2 、 第二阶段： 轴与轴系零件的设计 3 、 第三阶段： 轴、轴承、联轴器、键的校核及草图绘制 4 、 第四阶段： 装配图、零件图的绘制及计算说明书的编写 3 / 4 7 二． 传动方案的拟订及说明 设计计算： 设计计算及说明 结果 一：传动方案的总体设计 （一）对给定传动方案分析论证 总体布置见任务书 工作情况：工作有轻震，经常满载，空载启动，单向运动。 （二）选择电动机 １，电动机类型选择 根据电源及工作及工作条件，选用卧式封闭型Y（IP44）系列三相交流异步电动机。 ２，选择电动机容量 1) 工作机所需功率wP kwTnPww825.3955012.458109550 2) 传动装置总效率 4232231 式中，21 、为从电动机至卷筒轴之间的各传动机构和轴承的效率。由表 2－4 查得：滚动轴承99.01＝；圆柱齿轮传动97.02＝；弹性联轴器992.03＝；滑动轴承96.04＝，则 0.8620.960.9920.970.992234332231 3) 所需电...
