吸收与解吸实验

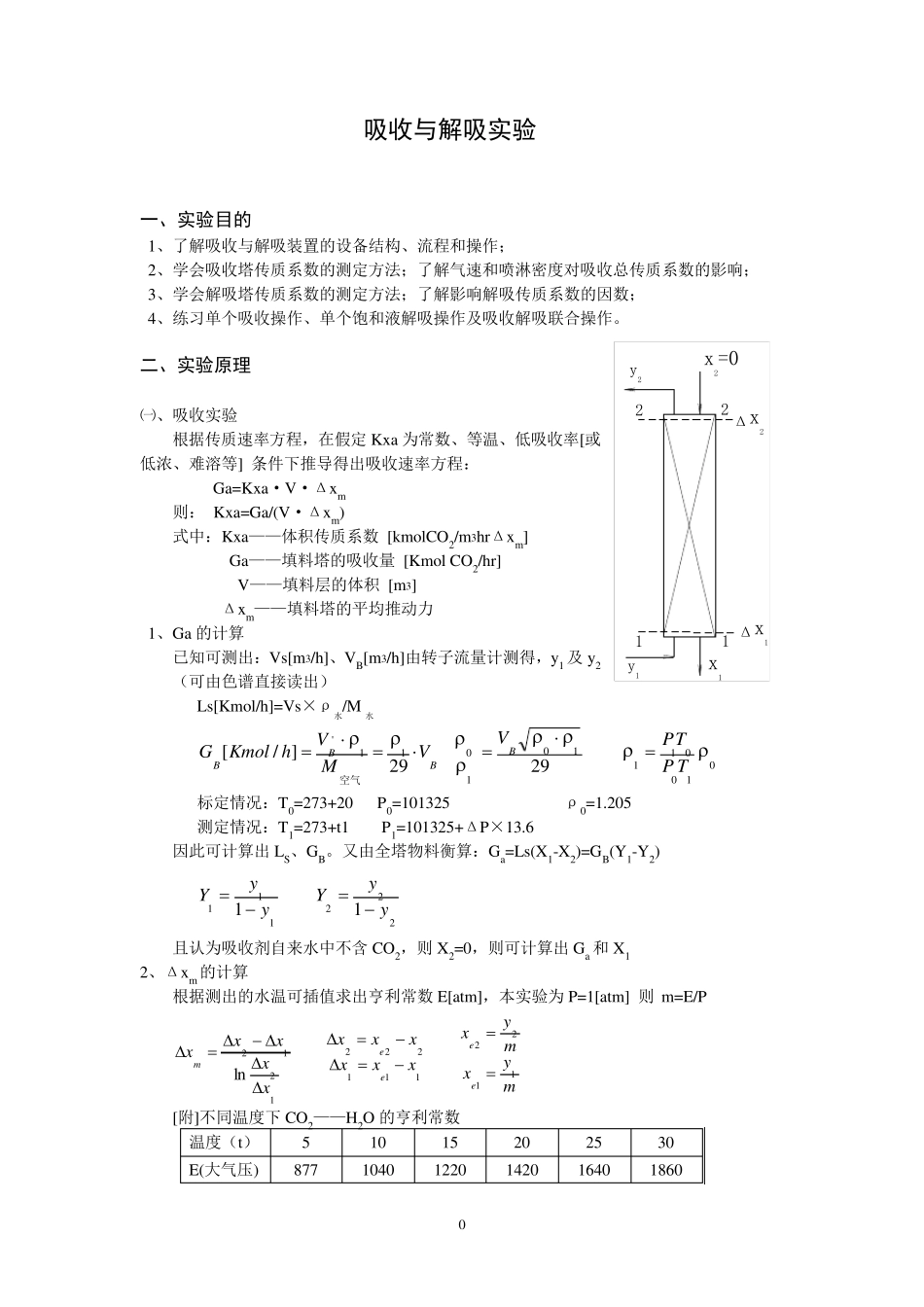

0 吸收与解吸实验 一、实验目的 1、了解吸收与解吸装置的设备结构、流程和操作； 2、学会吸收塔传质系数的测定方法；了解气速和喷淋密度对吸收总传质系数的影响； 3、学会解吸塔传质系数的测定方法；了解影响解吸传质系数的因数； 4、练习单个吸收操作、单个饱和液解吸操作及吸收解吸联合操作。 二、实验原理 ㈠、吸收实验 根据传质速率方程，在假定Kx a 为常数、等温、低吸收率[或低浓、难溶等] 条件下推导得出吸收速率方程： Ga=Kx a·V·Δx m 则： Kx a=Ga/(V·Δx m) 式中：Kx a——体积传质系数 [kmolCO2/m3hrΔx m] Ga——填料塔的吸收量 [Kmol CO2/hr] V——填料层的体积 [m3] Δx m——填料塔的平均推动力 1、Ga 的计算 已知可测出：Vs[m3/h]、VB[m3/h]由转子流量计测得，y 1 及y 2（可由色谱直接读出） Ls[Kmol/h]=Vs×ρ水/M水 010011101011'2929]/[TPTPVVMVhKmolGBBBB空气 标定情况：T0=273+20 P0=101325 ρ0=1.205 测定情况：T1=273+t1 P1=101325+ΔP×13.6 因此可计算出LS、GB。又由全塔物料衡算：Ga=Ls(X1-X2)=GB(Y1-Y2) 22211111yyYyyY 且认为吸收剂自来水中不含 CO2，则 X2=0，则可计算出Ga 和X1 2、Δx m的计算 根据测出的水温可插值求出亨利常数E[atm]，本实验为P=1[atm] 则 m=E/P myxmyxxxxxxxxxxxxeeeem11221112221212ln [附]不同温度下CO2——H2O 的亨利常数 温度（t） 5 10 15 20 25 30 E(大气压) 877 1040 1220 1420 1640 1860 1y1Δx1x112y2x2=0Δx22 1 ㈡、解吸实验 根据传质速率方程，在假定KYa 为常数、等温、低解吸率[或低浓、难溶等] 条件下推导得出解吸速率方程： Ga=KYa·V·ΔYm 则： KYa=Ga/(V·ΔYm) 式中：KYa——体积解吸系数 [kmolCO2/m3hrΔYm] Ga——填料塔的解吸量 [Kmol CO2/hr] V——填料层的体积 [m3] ΔYm——填料塔的平均推动力 1、Ga 的计算 已知可测出：Vs[m3/h]、VB[m3/h]由转子流量计测得，y 1 及y 2（可由色谱直接读出） Ls[Kmol/h]=Vs×ρ水/M水 010011101011'2929]/[TPTPVVMVhKmolGBBBB空气 标定情况：T0=273+20 P0=101325 ρ0=1.205 测定情况：T1=273+t1 P1=101325+ΔP×13.6 因此可计算出LS、GB。又由全塔物料衡算：Ga=Ls(X1-X2)=GB(Y1-Y2) 011222111yyYyyY 且...
