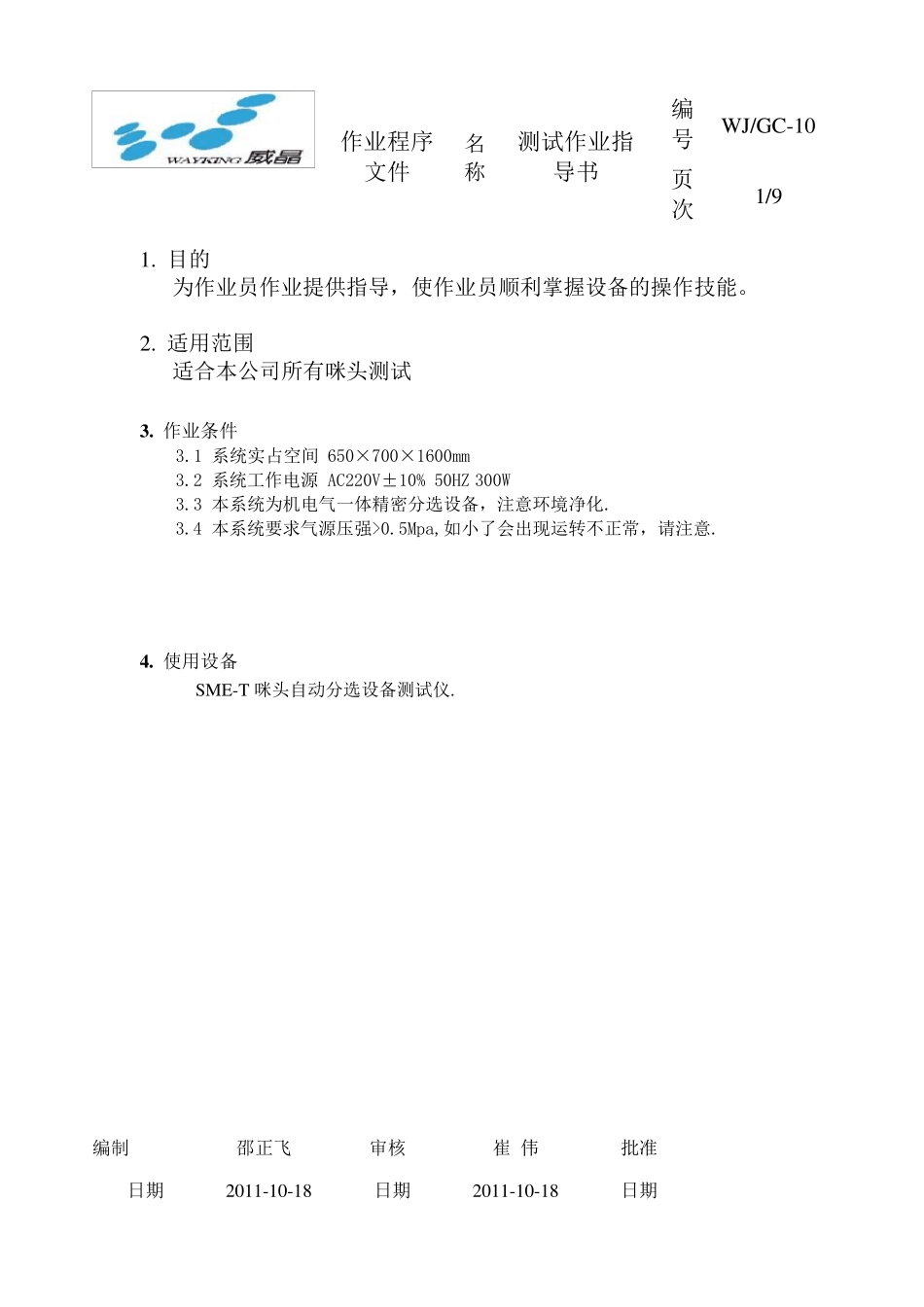

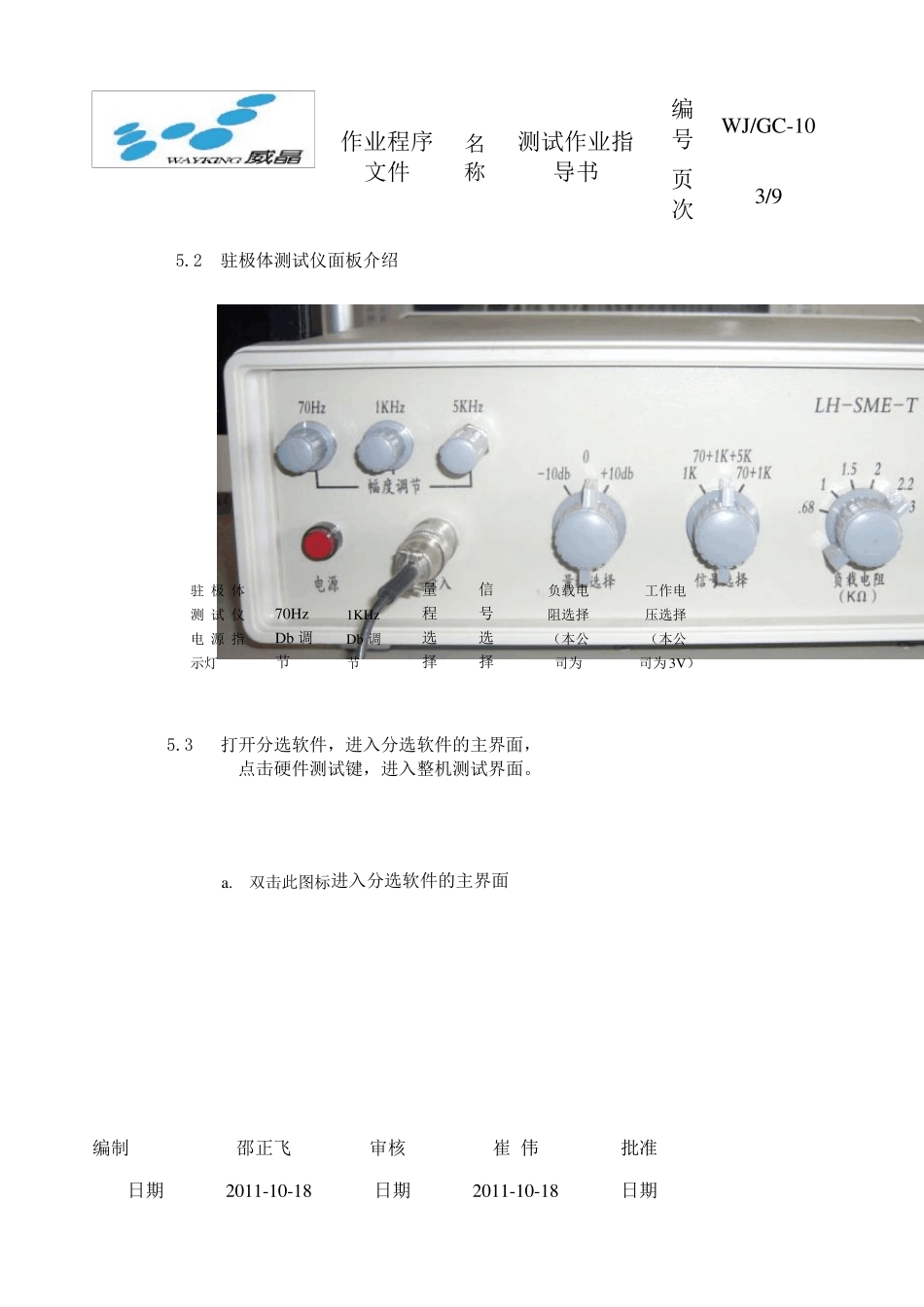

作业程序文件 名称 测试作业指导书 编号 W J/GC-10 页次 1/9 编制 邵正飞 审核 崔 伟 批准 日期 2011-10-18 日期 2011-10-18 日期 1. 目的 为作业员作业提供指导，使作业员顺利掌握设备的操作技能。 2. 适用范围 适合本公司所有咪头测试 3 . 作业条件 3.1 系统实占空间 650×700×1600mm 3.2 系统工作电源 AC220V±10% 50HZ 300W 3.3 本系统为机电气一体精密分选设备，注意环境净化. 3.4 本系统要求气源压强>0.5Mpa,如小了会出现运转不正常，请注意. 4 . 使用设备 SME-T 咪头自动分选设备测试仪. 作业程序文件 名称 测试作业指导书 编号 WJ/GC-10 页次 2/9 编制 邵正飞 审核 崔 伟 批准 日期 2011-10-18 日期 2011-10-18 日期 5 . 系统操作 5.1 开启电源 a 将工控计算机、显示器的电源插头 插到分选机下面的插座上。 将分选机的电源线插头插到室内 电源插座上。本机电源为220V单相； b.先开启计算机电源， c.依次开启总电源、电磁阀， 测试仪， 计算机启动完毕 平震，圆震开关； 总电源开关 电磁阀开关 测试仪开关 平震开关 圆震开关 作业程序文件 名称 测试作业指导书 编号 WJ/GC-10 页次 3/9 编制 邵正飞 审核 崔 伟 批准 日期 2011-10-18 日期 2011-10-18 日期 5.2 驻极体测试仪面板介绍 5.3 打开分选软件，进入分选软件的主界面， 点击硬件测试键，进入整机测试界面。 a. 双击此图标进入分选软件的主界面 驻极体测试仪电 源 指示灯 70HzDb 调节 1KHzDb 调节 量程选择 信号选择 负载电阻选择（本公司为工作电压选择（本公司为 3V） 作业程序文件 名称 测试作业指导书 编号 WJ/GC-10 页次 4/9 编制 邵正飞 审核 崔 伟 批准 日期 2011-10-18 日期 2011-10-18 日期 b. 出现此图标后点击：硬件测试 c. 点击硬件测试后出现此画面 d 检查各机械部件运转是否正常 依次点击测头，吸头，吸气，平震，圆震，报警，下料，挡片，测头转动，检查各机械部件的运转是否正常。过程中检查“信号显示”是否正确。 测头下移/测头上移为上下汽缸上下运动，如按钮上为测头上移，则当按下按钮时汽缸向上运动，按钮下面的数据为上下汽缸向上运动的时间，为进行系统参数设置中“测头上下延时”的参考。 当上下汽缸移动时需注意信号显示栏中测头的上下信号显示是否与事实相符。 吸头左移/吸头右移为左右汽缸左右运...
