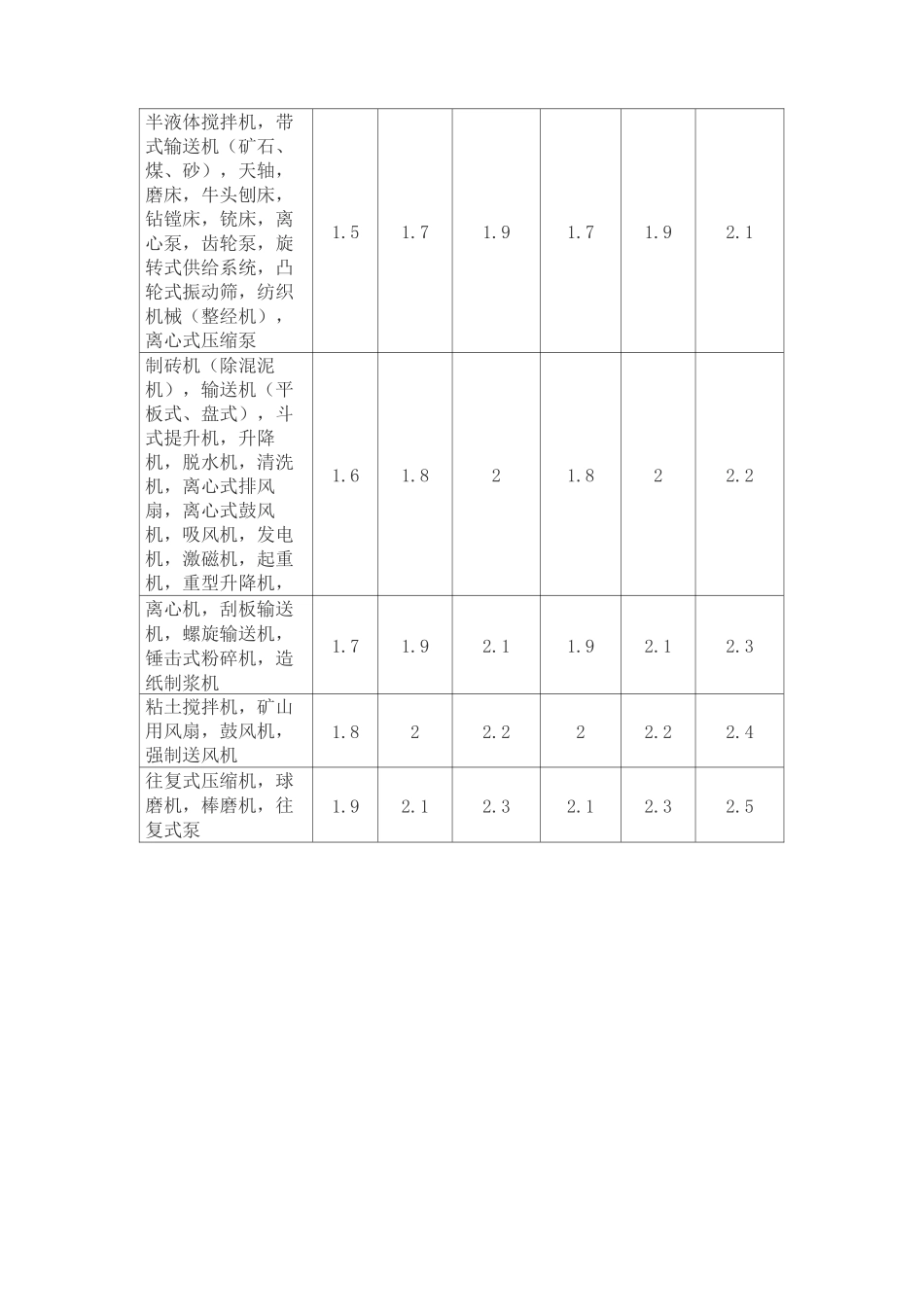

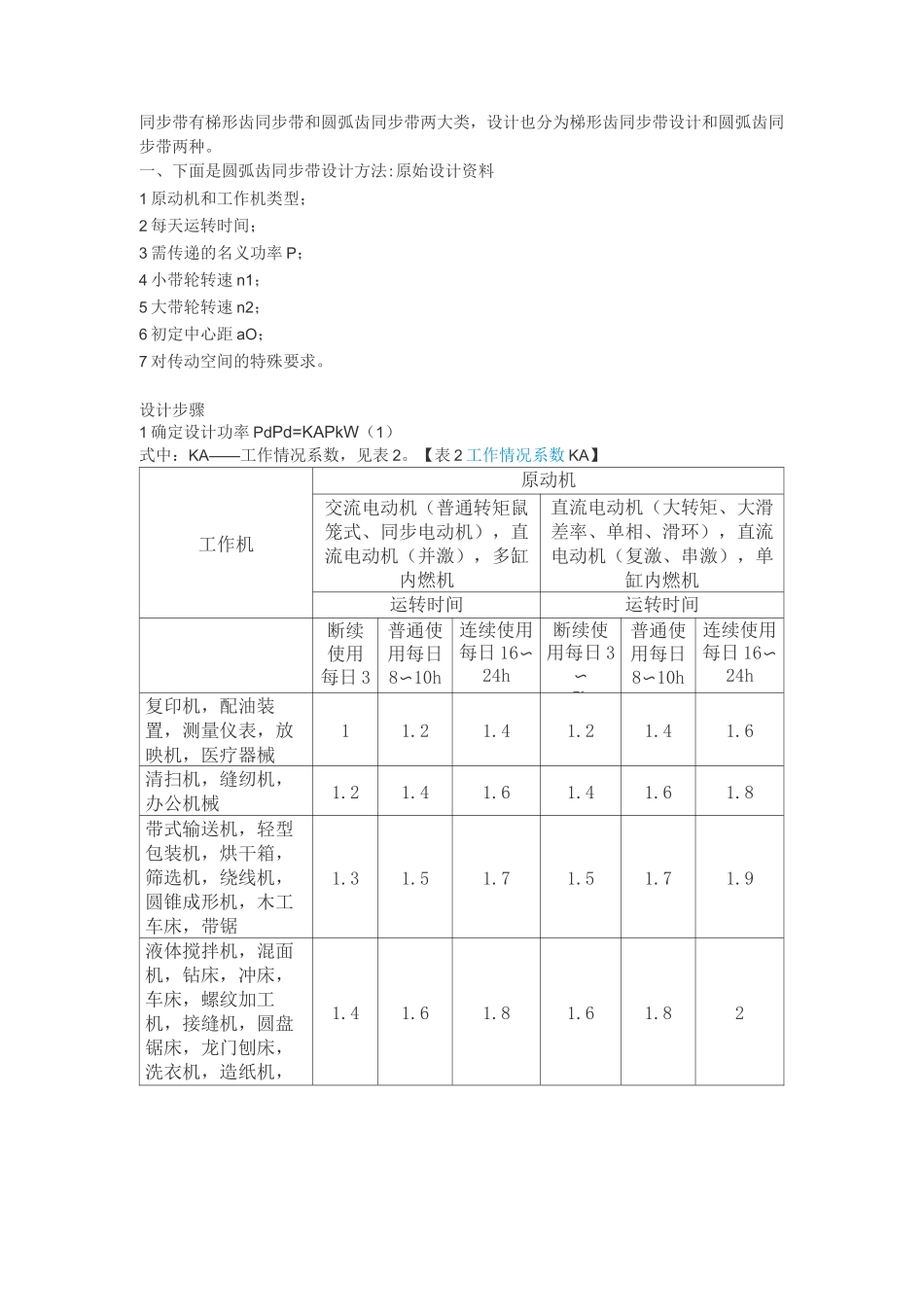

同步带有梯形齿同步带和圆弧齿同步带两大类,设计也分为梯形齿同步带设计和圆弧齿同步带两种。一、下面是圆弧齿同步带设计方法:原始设计资料1 原动机和工作机类型;2 每天运转时间;3 需传递的名义功率 P;4 小带轮转速 n1;5 大带轮转速 n2;6 初定中心距 aO;7 对传动空间的特殊要求。设计步骤1 确定设计功率 PdPd=KAPkW(1)式中:KA——工作情况系数,见表 2。【表 2 工作情况系数 KA】工作机原动机交流电动机(普通转矩鼠笼式、同步电动机),直流电动机(并激),多缸内燃机直流电动机(大转矩、大滑差率、单相、滑环),直流电动机(复激、串激),单缸内燃机运转时间运转时间断续使用每日 3〜5h普通使用每日8〜10h连续使用每日 16〜24h断续使用每日 3〜5h普通使用每日8〜10h连续使用每日 16〜24h复印机,配油装置,测量仪表,放映机,医疗器械11.21.41.21.41.6清扫机,缝纫机,办公机械1.21.41.61.41.61.8带式输送机,轻型包装机,烘干箱,筛选机,绕线机,圆锥成形机,木工车床,带锯1.31.51.71.51.71.9液体搅拌机,混面机,钻床,冲床,车床,螺纹加工机,接缝机,圆盘锯床,龙门刨床,洗衣机,造纸机,印刷机1.41.61.81.61.82半液体搅拌机,带式输送机(矿石、煤、砂),天轴,磨床,牛头刨床,钻镗床,铳床,离心泵,齿轮泵,旋转式供给系统,凸轮式振动筛,纺织机械(整经机),离心式压缩泵1.51.71.91.71.92.1制砖机(除混泥机),输送机(平板式、盘式),斗式提升机,升降机,脱水机,清洗机,离心式排风扇,离心式鼓风机,吸风机,发电机,激磁机,起重机,重型升降机,橡胶机械,锯木1.61.821.822.2离心机,刮板输送机,螺旋输送机,锤击式粉碎机,造纸制浆机1.71.92.11.92.12.3粘土搅拌机,矿山用风扇,鼓风机,强制送风机1.822.222.22.4往复式压缩机,球磨机,棒磨机,往复式泵1.92.12.32.12.32.5/□1 31VI7ff/3M r 1A //8M///// r/7 7-越一// /存/Af/* //////4y/畸/7/Z/// z ///丿A////d/// y// //J/•J// \y7/1[/:列甫 1/ r//■/型//////// // // i严~/B£//卜k////A //3 计算传动比 ii=n1/n22 选择带型按 n1 和 Pd,由图 1 选择带型。【参考同步带选型网页0.10.20.30.斗0.Q1234S102bH 別203(1040^fitlCBQO140Q4确定带轮直径4.1确定带轮齿数Z1、Z2小带轮齿数按 Z1>Zmin 原则确定,Zmin 见表 3【参考带轮最小齿数网页】圆弧齿同步带传动小带轮最少齿数zmin小带轮转速nl...
