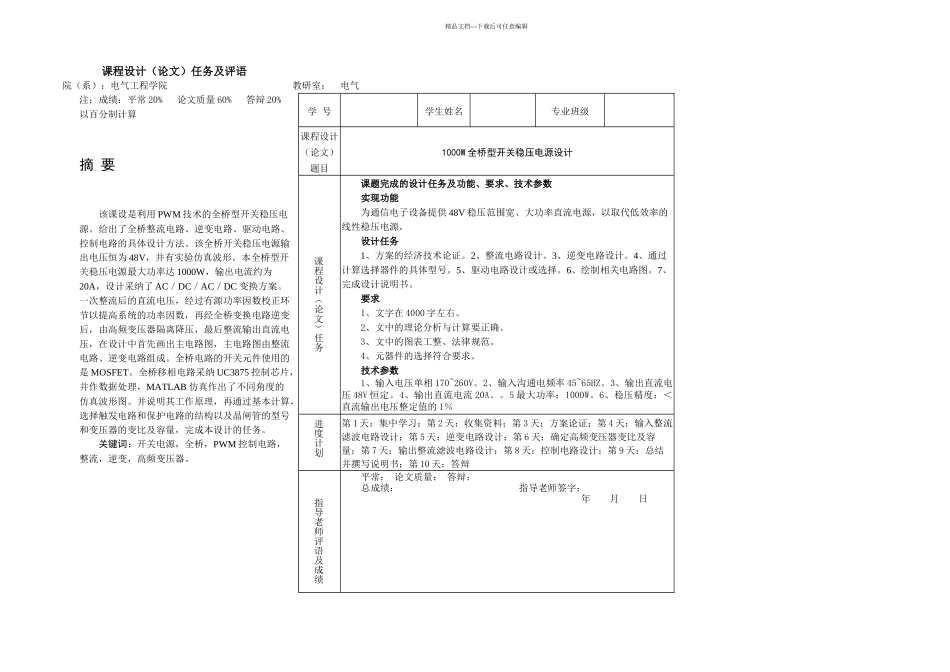

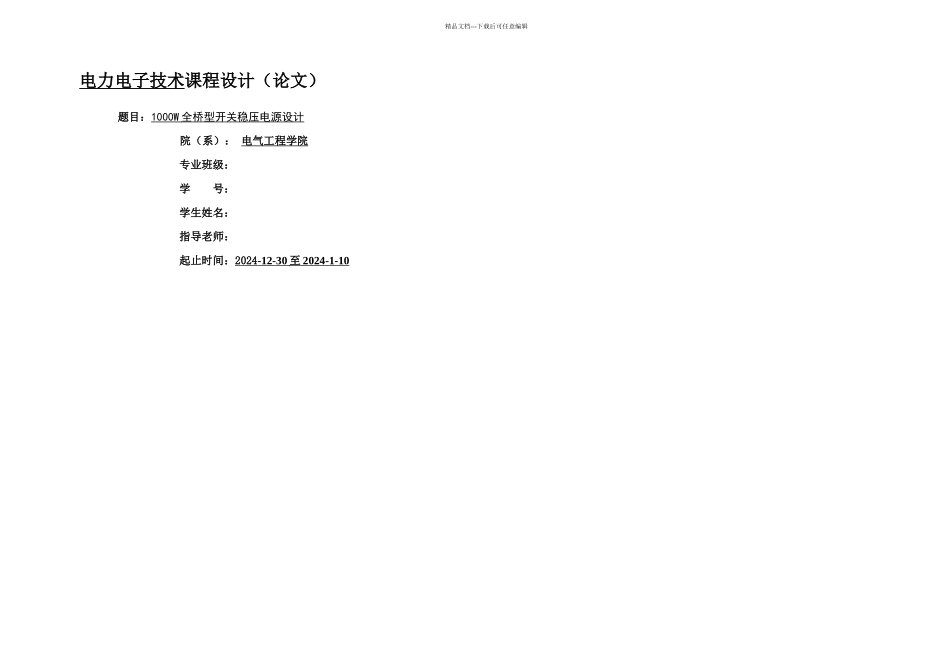

精品文档---下载后可任意编辑电力电子技术课程设计（论文）题目：1000W 全桥型开关稳压电源设计 院（系）： 电气工程学院专业班级：学 号：学生姓名：指导老师：起止时间：2024 -12-30 至 2024-1-10 精品文档---下载后可任意编辑课程设计（论文）任务及评语院（系）：电气工程学院 教研室： 电气注：成绩：平常 20% 论文质量 60% 答辩 20% 以百分制计算摘 要该课设是利用 PWM 技术的全桥型开关稳压电源。给出了全桥整流电路、逆变电路、驱动电路、控制电路的具体设计方法。该全桥开关稳压电源输出电压恒为 48V，并有实验仿真波形。本全桥型开关稳压电源最大功率达 1000W，输出电流约为20A，设计采纳了 AC／DC／AC／DC 变换方案。一次整流后的直流电压，经过有源功率因数校正环节以提高系统的功率因数，再经全桥变换电路逆变后，由高频变压器隔离降压，最后整流输出直流电压，在设计中首先画出主电路图，主电路图由整流电路、逆变电路组成。全桥电路的开关元件使用的是 MOSFET。全桥移相电路采纳 UC3875 控制芯片，并作数据处理，MATLAB 仿真作出了不同角度的仿真波形图。并说明其工作原理，再通过基本计算，选择触发电路和保护电路的结构以及晶闸管的型号和变压器的变比及容量，完成本设计的任务。关键词：开关电源，全桥，PWM 控制电路，整流，逆变，高频变压器。学 号学生姓名专业班级课程设计（论文）题目1000W 全桥型开关稳压电源设计课程设计（论文）任务课题完成的设计任务及功能、要求、技术参数实现功能为通信电子设备提供 48V 稳压范围宽、大功率直流电源，以取代低效率的线性稳压电源。设计任务1、方案的经济技术论证。2、整流电路设计。3、逆变电路设计。4、通过计算选择器件的具体型号。5、驱动电路设计或选择。6、绘制相关电路图。7、完成设计说明书。要求1、文字在 4000 字左右。2、文中的理论分析与计算要正确。3、文中的图表工整、法律规范。4、元器件的选择符合要求。技术参数1、输入电压单相 170~260V。2、输入沟通电频率 45~65HZ。3、输出直流电压 48V 恒定。4、输出直流电流 20A。。5 最大功率：1000W。6、稳压精度：＜直流输出电压整定值的 1％进度计划第 1 天：集中学习；第 2 天：收集资料；第 3 天：方案论证；第 4 天：输入整流滤波电路设计；第 5 天：逆变电路设计；第 6 天：确定高频变压器变比及容量；第 7 天：输出整流滤波电路设计；第 8 天：控制电路设...
