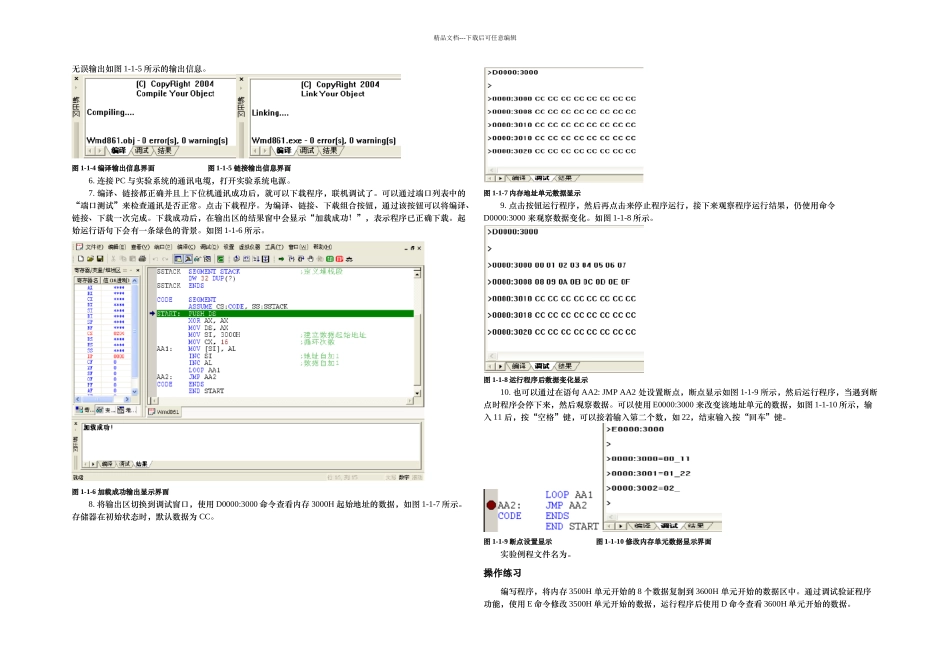

精品文档---下载后可任意编辑实验指导书长安大学信息学院电子通信实验室第 1 章 80X86 微机原理及其程序设计实验本章主要介绍汇编语言程序设计，通过实验来学习 80X86 的指令系统、寻址方式以及程序的设计方法，同时掌握联机软件的使用。1.1 系统认识实验实验目的掌握 TD-PITE 80X86 微机原理及接口技术教学实验系统的操作，熟悉 Wmd86 联机集成开发调试软件的操作环境。实验设备PC 机一台，TD-PITE 实验装置一套。编写实验程序，将 00H～0FH 共 16 个数写入内存 3000H 开始的连续 16 个存储单元中。实验内容实验步骤1. 运行 Wmd86 软件，进入 Wmd86 集成开发环境。2. 根据程序设计使用语言的不同，通过在“设置”下拉列表来选择需要使用的语言，如图 1-1-1 所示。语言选择后，下次再启动软件，语言环境保持这次的修改不变。在这里，我们选择汇编语言。图 1-1-1 语言环境选择界面3. 语言选择后，点击新建或按 Ctrl+N 组合键来新建一个文档，如图 1-1-2 所示。默认文件名为Wmd861。图 1-1-2 新建文件界面4. 编写实验程序，如图 1-1-3 所示，并保存，此时系统会提示输入新的文件名，输完后点击保存。图 1-1-3 程序编辑界面SSTACK SEGMENT STACK DW 32 DUP(?) SSTACK ENDSCODE SEGMENT ASSUME CS:CODE,SS:SSTACKSTART: PUSH DS XOR AX, AX MOV DS, AX MOV CX, 16 MOV SI, 3000HAA1: MOV [SI], AL INC SI INC AL LOOP AA1AA2: JMP AA2CODE ENDS END START5. 点击，编译文件，若程序编译无误，则输出如图 1-1-4 所示的输出信息，然后再点击进行链接，链接精品文档---下载后可任意编辑无误输出如图 1-1-5 所示的输出信息。图 1-1-4 编译输出信息界面 图 1-1-5 链接输出信息界面6. 连接 PC 与实验系统的通讯电缆，打开实验系统电源。7. 编译、链接都正确并且上下位机通讯成功后，就可以下载程序，联机调试了。可以通过端口列表中的“端口测试”来检查通讯是否正常。点击下载程序。为编译、链接、下载组合按钮，通过该按钮可以将编译、链接、下载一次完成。下载成功后，在输出区的结果窗中会显示“加载成功！”，表示程序已正确下载。起始运行语句下会有一条绿色的背景。如图 1-1-6 所示。图 1-1-6 加载成功输出显示界面8. 将输出区切换到调试窗口，使用 D0000:3000 命令查看内存 3000H 起始地址的数据，如图 1-1-7 所示。存储器在初始状态时...
