ZJD钻机试验大纲VIP专享

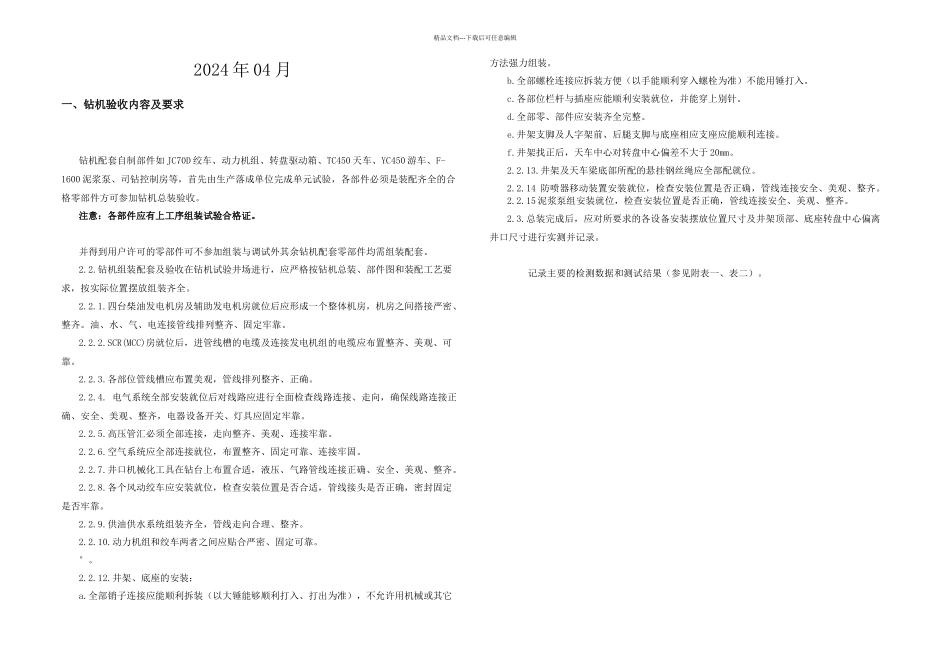

精品文档---下载后可任意编辑2024 年 04 月一、钻机验收内容及要求钻机配套自制部件如 JC70D 绞车、动力机组、转盘驱动箱、TC450 天车、YC450 游车、F-1600 泥浆泵、司钻控制房等，首先由生产落成单位完成单元试验，各部件必须是装配齐全的合格零部件方可参加钻机总装验收。注意：各部件应有上工序组装试验合格证。并得到用户许可的零部件可不参加组装与调试外其余钻机配套零部件均需组装配套。2.2.钻机组装配套及验收在钻机试验井场进行，应严格按钻机总装、部件图和装配工艺要求，按实际位置摆放组装齐全。2.2.1.四台柴油发电机房及辅助发电机房就位后应形成一个整体机房，机房之间搭接严密、整齐。油、水、气、电连接管线排列整齐、固定牢靠。2.2.2.SCR(MCC)房就位后，进管线槽的电缆及连接发电机组的电缆应布置整齐、美观、可靠。2.2.3.各部位管线槽应布置美观，管线排列整齐、正确。2.2.4. 电气系统全部安装就位后对线路应进行全面检查线路连接、走向，确保线路连接正确、安全、美观、整齐，电器设备开关、灯具应固定牢靠。2.2.5.高压管汇必须全部连接，走向整齐、美观、连接牢靠。2.2.6.空气系统应全部连接就位，布置整齐、固定可靠、连接牢固。2.2.7.井口机械化工具在钻台上布置合适，液压、气路管线连接正确、安全、美观、整齐。2.2.8.各个风动绞车应安装就位，检查安装位置是否合适，管线接头是否正确，密封固定是否牢靠。2.2.9.供油供水系统组装齐全，管线走向合理、整齐。2.2.10.动力机组和绞车两者之间应贴合严密、固定可靠。°。2.2.12.井架、底座的安装：a.全部销子连接应能顺利拆装（以大锤能够顺利打入、打出为准），不允许用机械或其它方法强力组装。b.全部螺栓连接应拆装方便（以手能顺利穿入螺栓为准）不能用锤打入。c.各部位栏杆与插座应能顺利安装就位，并能穿上别针。d.全部零、部件应安装齐全完整。e.井架支脚及人字架前、后腿支脚与底座相应支座应能顺利连接。f.井架找正后，天车中心对转盘中心偏差不大于 20mm。2.2.13.井架及天车梁底部所配的悬挂钢丝绳应全部配就位。2.2.14 防喷器移动装置安装就位，检查安装位置是否正确，管线连接安全、美观、整齐。2.2.15 泥浆泵组安装就位，检查安装位置是否正确，管线连接安全、美观、整齐。2.3.总装完成后，应对所要求的各设备安装摆放位置尺寸及井架顶部、底座转盘中心偏离井口尺寸进行实测并记录。 记录主要的检测数据和测试结果（参见附表一、表二）。精品文档--...
