一步一步教你用Zview拟合交流阻抗谱入门篇VIP专享

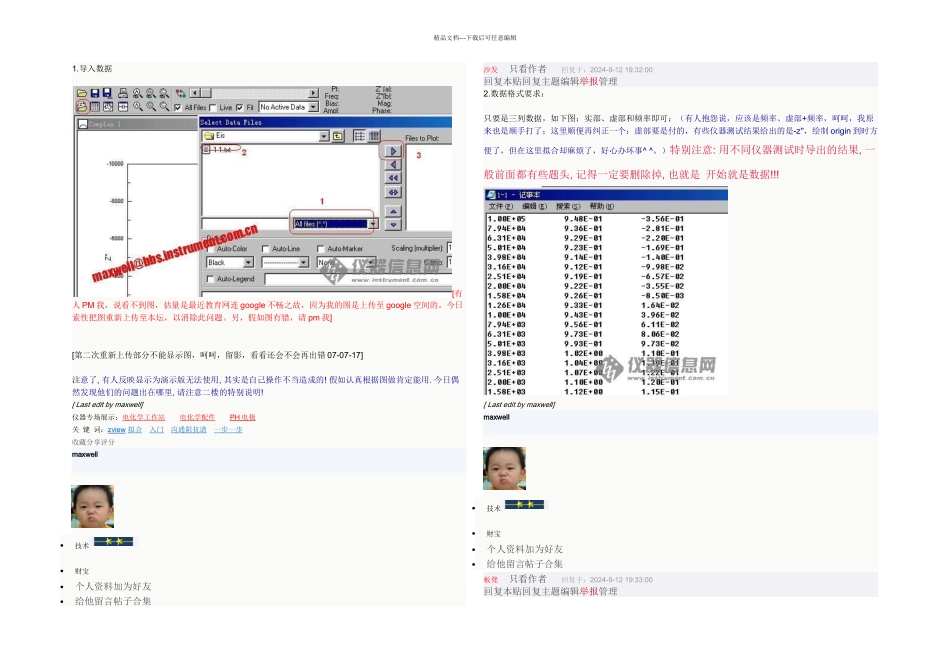

精品文档---下载后可任意编辑1.导入数据[有人 PM 我，说看不到图，估量是最近教育网连 google 不畅之故，因为我的图是上传至 google 空间的。今日索性把图重新上传至本坛，以消除此问题。另，假如图有错，请 pm 我][第二次重新上传部分不能显示图，呵呵，留影，看看还会不会再出错 07-07-17]注意了, 有人反映显示为演示版无法使用, 其实是自己操作不当造成的! 假如认真根据图做肯定能用. 今日偶然发现他们的问题出在哪里, 请注意二楼的特别说明![ Last edit by maxwell]仪器专场展示：电化学工作站 电化学配件 PH 电极 关 键 词：zview 拟合 入门 沟通阻抗谱 一步一步 收藏分享评分maxwell技术财宝 个人资料加为好友给他留言帖子合集沙发 只看作者 回复于：2024-9-12 19:32:00回复本贴回复主题编辑举报管理2.数据格式要求：只要是三列数据，如下图：实部、虚部和频率即可；（有人抱怨说，应该是频率、虚部+频率，呵呵，我原来也是顺手打了；这里顺便再纠正一个：虚部要是付的，有些仪器测试结果给出的是-z''，绘制 origin 到时方便了，但在这里拟合却麻烦了，好心办坏事^ ^。）特别注意: 用不同仪器测试时导出的结果, 一般前面都有些题头, 记得一定要删除掉, 也就是 开始就是数据!!![ Last edit by maxwell]maxwell技术财宝 个人资料加为好友给他留言帖子合集板凳 只看作者 回复于：2024-9-12 19:33:00回复本贴回复主题编辑举报管理精品文档---下载后可任意编辑3.激活数据：[ Last edit by maxwell]maxwell技术财宝 个人资料加为好友给他留言帖子合集3# 只看作者 回复于：2024-9-12 19:35:00回复本贴回复主题编辑举报管理4.删除不需要的数据，也就是 zview 不能拟合的部分：[ Last edit by maxwell]maxwell技术财宝 个人资料加为好友给他留言帖子合集4# 只看作者 回复于：2024-9-12 19:48:00回复本贴回复主题编辑举报管理5.即时拟合，也就是为后面的拟合猎取初值：1）这个需要一个一个元件单独进行，如图中 1 处所标，选中部分准备进行即时拟合；2）这里忘标了，在左上角打框的地方，点击它就是即时拟合了；3）选择适宜的等效元件，如 2 处所标识，获得初值精品文档---下载后可任意编辑[ Last edit by maxwell]maxwell技术财宝 个人资料加为好友给他留言帖子合集5# 只看作者 回复于：2024-9-12 19:52:00回复本贴回复主题...
