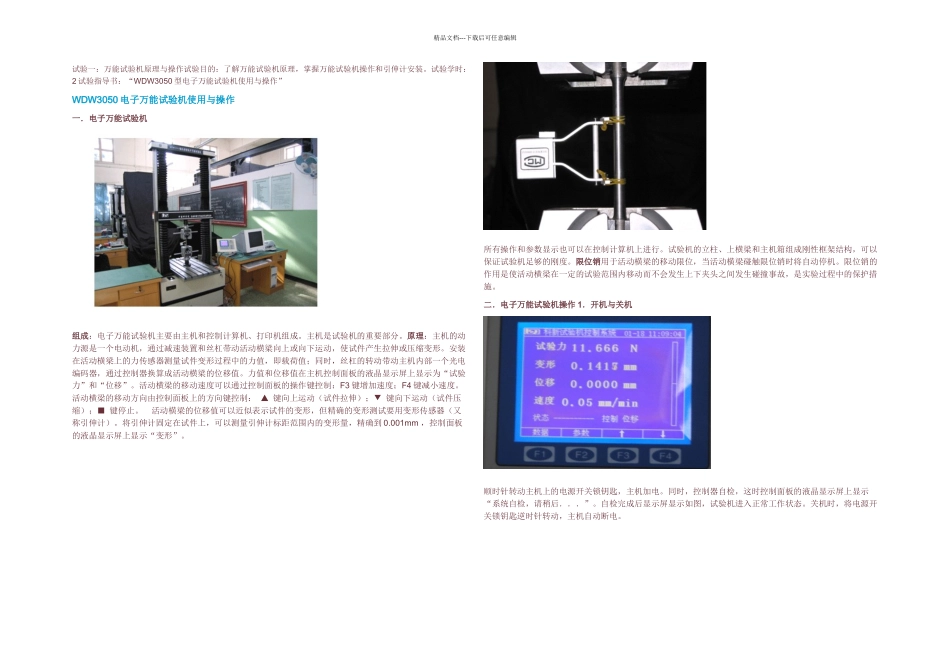

精品文档---下载后可任意编辑试验一：万能试验机原理与操作试验目的：了解万能试验机原理，掌握万能试验机操作和引伸计安装
试验学时：2 试验指导书：“WDW3050 型电子万能试验机使用与操作”WDW3050 电子万能试验机使用与操作一．电子万能试验机组成：电子万能试验机主要由主机和控制计算机、打印机组成
主机是试验机的重要部分
原理：主机的动力源是一个电动机，通过减速装置和丝杠带动活动横梁向上或向下运动，使试件产生拉伸或压缩变形
安装在活动横梁上的力传感器测量试件变形过程中的力值，即载荷值；同时，丝杠的转动带动主机内部一个光电编码器，通过控制器换算成活动横梁的位移值
力值和位移值在主机控制面板的液晶显示屏上显示为“试验力”和“位移”
活动横梁的移动速度可以通过控制面板的操作键控制：F3 键增加速度；F4 键减小速度
活动横梁的移动方向由控制面板上的方向键控制： ▲ 键向上运动（试件拉伸）；▼ 键向下运动（试件压缩）；■ 键停止
活动横梁的位移值可以近似表示试件的变形，但精确的变形测试要用变形传感器（又称引伸计）
将引伸计固定在试件上，可以测量引伸计标距范围内的变形量，精确到 0
001mm ，控制面板的液晶显示屏上显示“变形”
所有操作和参数显示也可以在控制计算机上进行
试验机的立柱、上横梁和主机箱组成刚性框架结构，可以保证试验机足够的刚度
限位销用于活动横梁的移动限位，当活动横梁碰触限位销时将自动停机
限位销的作用是使活动横梁在一定的试验范围内移动而不会发生上下夹头之间发生碰撞事故，是实验过程中的保护措施

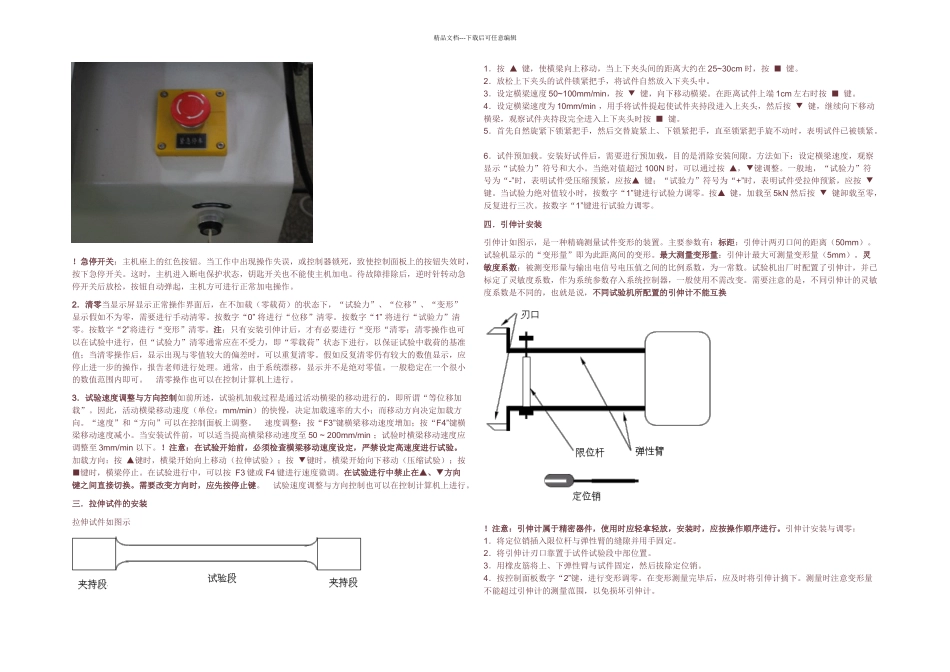

二．电子万能试验机操作 1．开机与关机顺时针转动主机上的电源开关锁钥匙，主机加电
同时，控制器自检，这时控制面板的液晶显示屏上显示“系统自检，请稍后．．．”
自检完成后显示屏显示如图，试验机进入正常工作状态
关机时，将电源开关锁钥匙逆时针转动，主机自动断电
