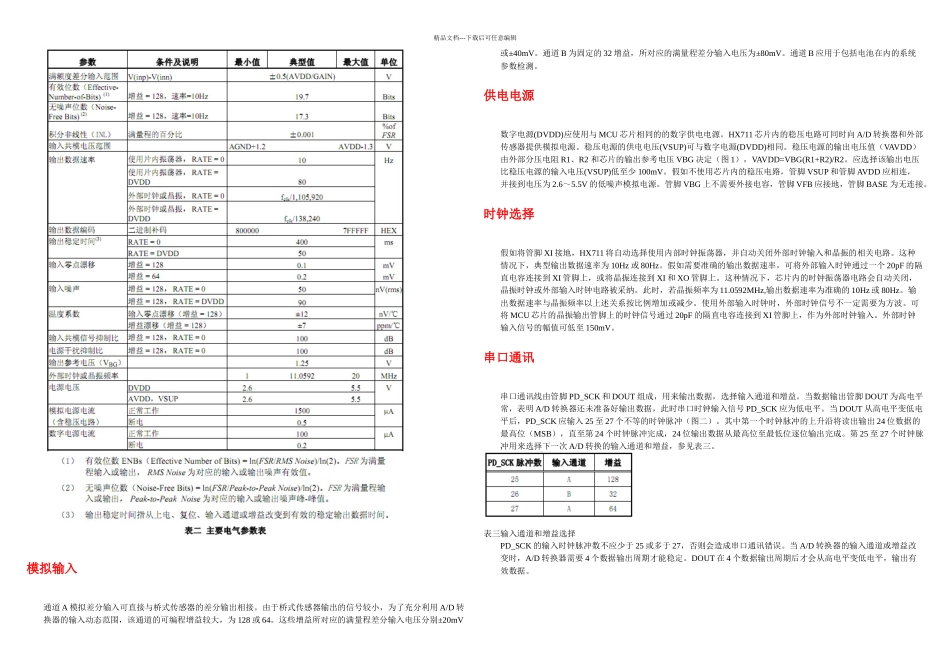

精品文档---下载后可任意编辑称重传感器专用模拟/数字（A/D）转换器芯片简介：HX711 是一款专为高精度称重传感器而设计的 24 位 A/D 转换器芯片。与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本，提高了整机的性能和可靠性。该芯片与后端 MCU 芯片的接口和编程非常简单，所有控制信号由管脚驱动，无需对芯片内部的寄存器编程。输入选择开关可任意选取通道 A 或通道 B，与其内部的低噪声可编程放大器相连。通道 A 的可编程增益为 128 或 64，对应的满额度差分输入信号幅值分别为±20mV 或±40mV。通道 B 则为固定的 32 增益，用于系统参数检测。芯片内提供的稳压电源可以直接向外部传感器和芯片内的 A/D 转换器提供电源，系统板上无需另外的模拟电源。芯片内的时钟振荡器不需要任何外接器件。上电自动复位功能简化了开机的初始化过程。特点：两路可选择差分输入片内低噪声可编程放大器，可选增益为 64 和 128片内稳压电路可直接向外部传感器和芯片内 A/D 转换器提供电源片内时钟振荡器无需任何外接器件，必要时也可使用外接晶振或时钟上电自动复位电路简单的数字控制和串口通讯：所有控制由管脚输入，芯片内寄存器无需编程可选择 10Hz 或 80Hz 的输出数据速率同步抑制 50Hz 和 60Hz 的电源干扰耗电量（含稳压电源电路）：典型工作电流：<1.7mA, 断电电流：<1μA工作电压范围：工作温度范围：-20 ~ +85℃16 管脚的 SOP-16 封装管脚说明精品文档---下载后可任意编辑模拟输入 通道 A 模拟差分输入可直接与桥式传感器的差分输出相接。由于桥式传感器输出的信号较小，为了充分利用 A/D 转换器的输入动态范围，该通道的可编程增益较大，为 128 或 64。这些增益所对应的满量程差分输入电压分别±20mV或±40mV。通道 B 为固定的 32 增益，所对应的满量程差分输入电压为±80mV。通道 B 应用于包括电池在内的系统参数检测。供电电源数字电源(DVDD)应使用与 MCU 芯片相同的的数字供电电源。HX711 芯片内的稳压电路可同时向 A/D 转换器和外部传感器提供模拟电源。稳压电源的供电电压(VSUP)可与数字电源(DVDD)相同。稳压电源的输出电压值（VAVDD）由外部分压电阻 R1、R2 和芯片的输出参考电压 VBG 决定（图 1），VAVDD=VBG(R1+R2)/R2。应选择该输出电压比稳压电源的...
