500LH反渗透装置使用说明书VIP免费

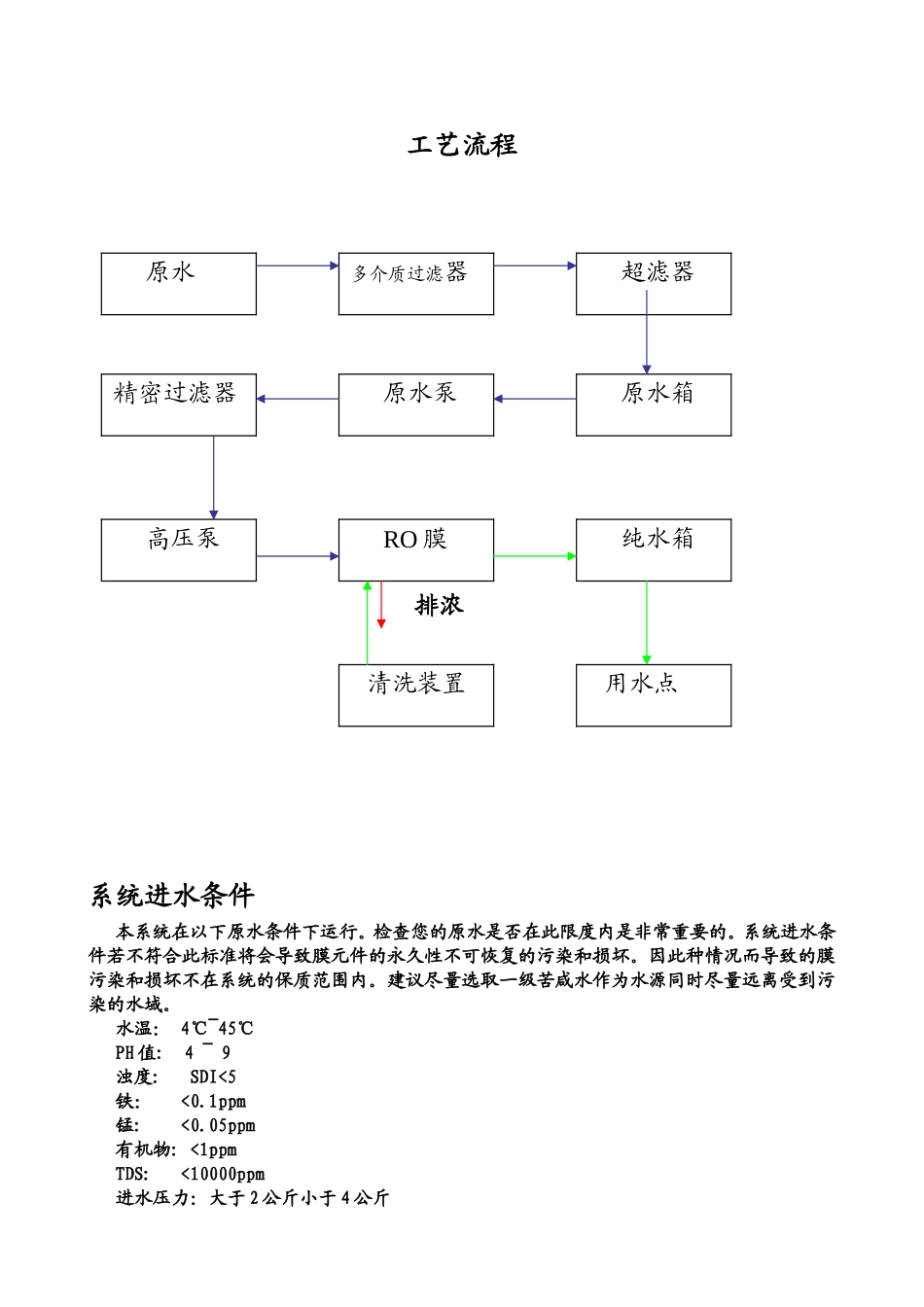

500L/H反渗透装置使用说明书工艺流程排浓系统进水条件本系统在以下原水条件下运行。检查您的原水是否在此限度内是非常重要的。系统进水条件若不符合此标准将会导致膜元件的永久性不可恢复的污染和损坏。因此种情况而导致的膜污染和损坏不在系统的保质范围内。建议尽量选取一级苦咸水作为水源同时尽量远离受到污染的水域。水温：4℃~45℃PH值:4~9浊度:SDI<5铁：<0.1ppm锰:<0.05ppm有机物:<1ppmTDS:<10000ppm进水压力：大于2公斤小于4公斤原水多介质过滤器超滤器原水箱原水泵精密过滤器高压泵RO膜纯水箱用水点清洗装置注意：一旦原水中的铁含量大于0.1ppm时，您就需要另外添加一个用于除铁的过滤器，有关此方面的问题，您可以请教有关方面的专家，同时我们也可以给您有力的帮助。系统设备参数系统进水流量:1000L/H系统产水流量:500L/H系统功率:3.0KW反渗透给水压力:13bar系统回收率:70%设计温度:4℃~45℃系统进水TDS:<800ppm系统产水TDS:<10ppm进水尺寸：DN20出水尺寸：DN15系统组成序号名称规格材质数量1原水箱1m3PE1台2原水泵CHL2-40SS3041台3多介质过滤器∮300×1400玻璃钢1台4超滤器∮90×1000玻璃钢4只5精滤器∮100×500PE2件6反渗透膜ESPA140402只7高压泵CDL2-110不锈钢1台8药洗箱100LPE1套9纯水箱500L（∮764×1200）SS3041件10纯水泵CHL2-40SS316L1台11管件SS304UPVC工艺说明1、多介质过滤器：水中含有颗粒很细的尘土、腐殖质以及菌、藻等微生物，这些杂质与水形成胶状的胶体颗粒，由于布郎运动和静电排斥力等因素而呈现出沉降稳定性和聚合稳定性，不能用常规重力自然沉降除去。本系统中设计投加ST絮凝剂，强化絮凝作用可以破坏溶胶的稳定性，使细小的胶体微粒絮凝成较大的颗粒，这样就大大提高了机械过滤器的过滤效果，以保证给水达到反渗透进水FI（污染）指数小于4。在过滤器中选用的滤料为三种规格的石英砂把原水中的絮凝杂质去除，使出水浊度小于0.5NUT。为了防止原水中氯离子对金属的氧化引起罐体腐蚀，所以采用玻璃钢罐体。2、精滤：作为原水进入反渗透膜前的最后一道处理工艺，其作用是防止过滤过程中有可能遗留的微小颗粒进入反渗透膜内而划伤或使膜受阻。3、反渗透装置：本装置采用一级反渗透结构以确保出水水质达到国家饮用水标准。系统中选用的高压泵为南方CDL系列。一级为CDL2-130。膜选用美国海得能公司的ESPA系列。一级为ESPA14040，配置2只。产水回收率为70%，脱盐率98%。4、清洗系统：反渗透膜在使用过程中一定存在污染问题。当膜在一定的压力下工作一段时间后，在反渗透膜浓水侧必然存在结垢堵塞引起的产水量下降和脱盐率下降等情况，在这种情况下必须对反渗透进行化学清洗来恢复膜的脱盐性能和通水能力。来保证系统长期稳定工作。主要设备规范1、多介质过滤器：规格￠300×1400、材质玻璃钢、产水量2000L/h、滤料石英砂、活性炭2、超滤器：规格￠100×500、材质ABS、产水量1000L/h。3、精滤器：规格￠100×500、材质PE、产水量1000L/h、滤芯聚丙烯。4、一级反渗透装置：产水量500L。5、一级高压泵：型号CDL2-130、流量2T/H、扬程140米、材质SS304、功率1.5kw6、一级反渗透膜：型号ESPAI4040、标准脱盐率98%、膜材质TFC、数量2支7、一级压力容器：型号4040-1只装、材质不锈钢、数量2支8、一级电导仪：型号CM-230、量程0-20s/cmµ9、清洗系统10、清洗泵：型号WB70/075、流量3T/H、材质SS30411、清洗箱：容积200升、材质PE、数量1件12、送水泵：型号WB70/075、流量3T/H、材质SS30413、纯水箱：容积500升、材质不锈钢SS304、数量1件14、原水箱：容积1000升、材质PE、数量1件15、原水泵：型号WB70/075、流量3T/H、材质SS304系统操作说明1、系统开机1）连接进水管路,开启进水阀门，关闭清洗阀门。2）检查各部件是否符合开机条件。3）接通电源，将面板上开关旋钮扳到“自动”位置，启动原水泵和高压泵，系统首先进入冲洗状态，在该状态下电磁阀门会自动开启，一段时间后自动关闭随后进入正常制水状态。4）待反渗透膜浓水端出水后，慢慢调节浓水阀门同时观察前后压力表以及面板上的出水流量计，当系统出水达到设备预定的出水量的时候停止调节阀门并保持该状态，这...
