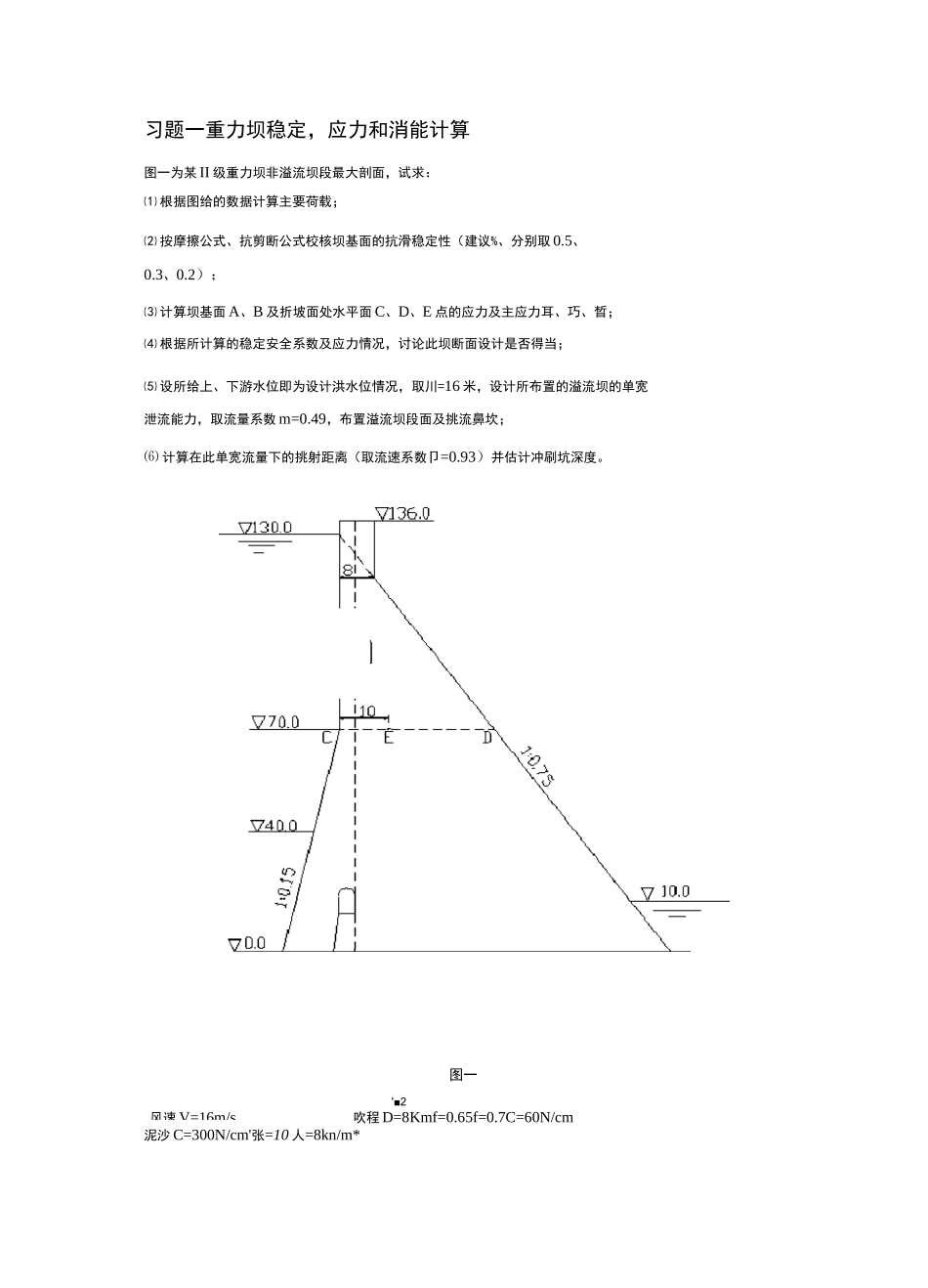

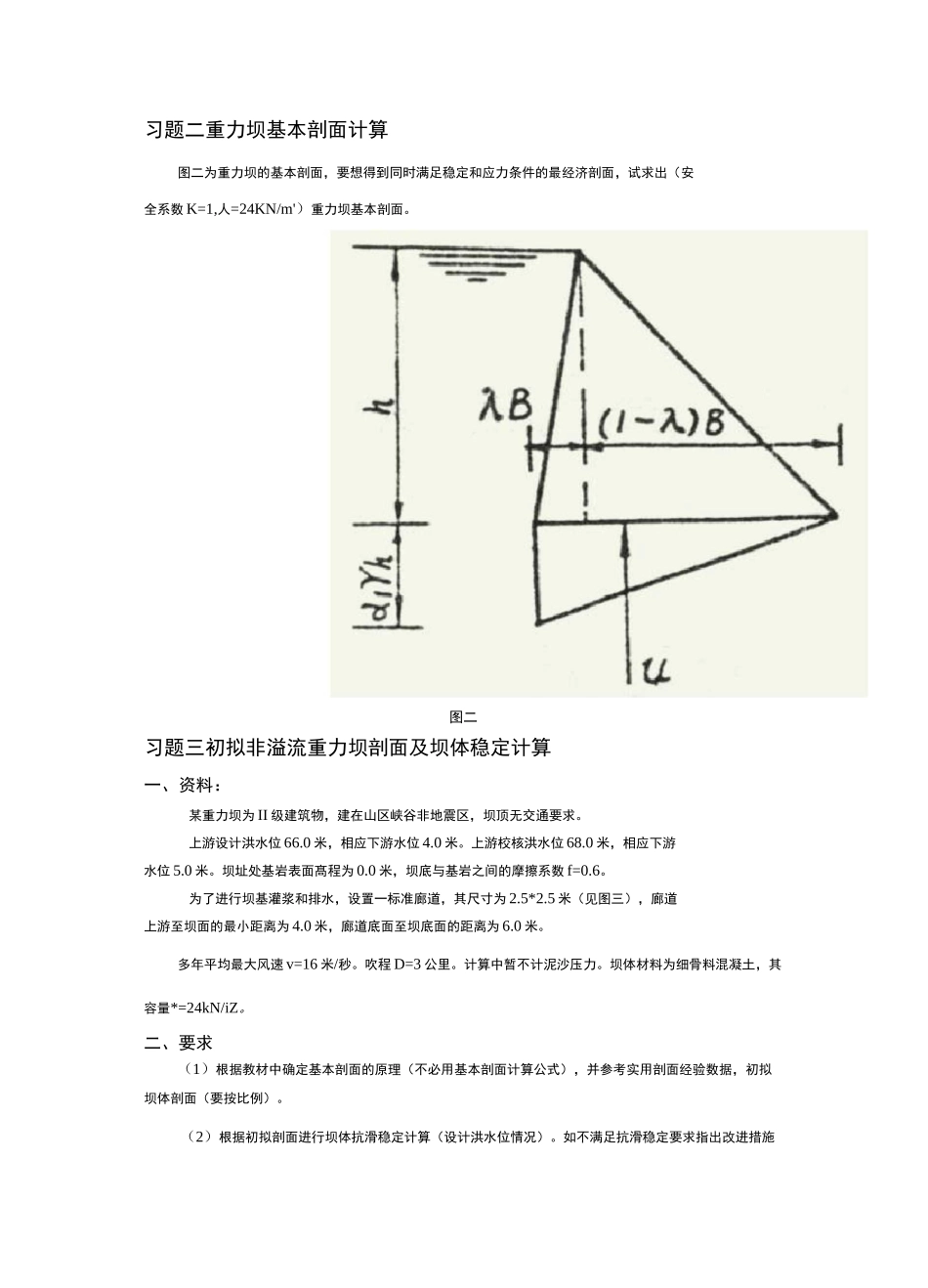

水工建筑物》习题集河海大学文天学院二 O—一年三月风速 V=16m/s习题一重力坝稳定，应力和消能计算图一为某 II 级重力坝非溢流坝段最大剖面，试求：⑴ 根据图给的数据计算主要荷载；⑵ 按摩擦公式、抗剪断公式校核坝基面的抗滑稳定性（建议%、分别取 0.5、0.3、0.2）；⑶ 计算坝基面 A、B 及折坡面处水平面 C、D、E 点的应力及主应力耳、巧、晳；⑷ 根据所计算的稳定安全系数及应力情况，讨论此坝断面设计是否得当；⑸ 设所给上、下游水位即为设计洪水位情况，取川=16 米，设计所布置的溢流坝的单宽泄流能力，取流量系数 m=0.49，布置溢流坝段面及挑流鼻坎；⑹ 计算在此单宽流量下的挑射距离（取流速系数卩=0.93）并估计冲刷坑深度。图一'■2吹程 D=8Kmf=0.65f=0.7C=60N/cm泥沙 C=300N/cm'张=10 人=8kn/m*习题二重力坝基本剖面计算图二为重力坝的基本剖面，要想得到同时满足稳定和应力条件的最经济剖面，试求出（安全系数 K=1,人=24KN/m'）重力坝基本剖面。图二习题三初拟非溢流重力坝剖面及坝体稳定计算一、资料：某重力坝为 II 级建筑物，建在山区峡谷非地震区，坝顶无交通要求。上游设计洪水位 66.0 米，相应下游水位 4.0 米。上游校核洪水位 68.0 米，相应下游水位 5.0 米。坝址处基岩表面髙程为 0.0 米，坝底与基岩之间的摩擦系数 f=0.6。为了进行坝基灌浆和排水，设置一标准廊道，其尺寸为 2.5*2.5 米（见图三），廊道上游至坝面的最小距离为 4.0 米，廊道底面至坝底面的距离为 6.0 米。多年平均最大风速 v=16 米/秒。吹程 D=3 公里。计算中暂不计泥沙压力。坝体材料为细骨料混凝土，其容量*=24kN/iZ。二、要求（1）根据教材中确定基本剖面的原理（不必用基本剖面计算公式），并参考实用剖面经验数据，初拟坝体剖面（要按比例）。（2）根据初拟剖面进行坝体抗滑稳定计算（设计洪水位情况）。如不满足抗滑稳定要求指出改进措施（不要求重新计算）。习题四重力坝应力分析一、资料某重力坝剖面尺寸及计算点坐标如图四所示。取单位坝长分析：铅直力总和 SW=25129.5（kN）（未计及扬压力，方向向下为正）水平力总和 SP=-10510（kN）（指向上游为正）对坝底截面形心力矩总和 SM=-37561.8（kN.m）（未计及扬压力，SM 的符号，使坝底截面上游部分产生压应力为正）。扬压力呈直线分布（坝基无防渗、排水设施）。本题不计泥沙压力及地震力。二、要求根据《水工建筑物》教材介绍的方法（计及扬压力）计...
