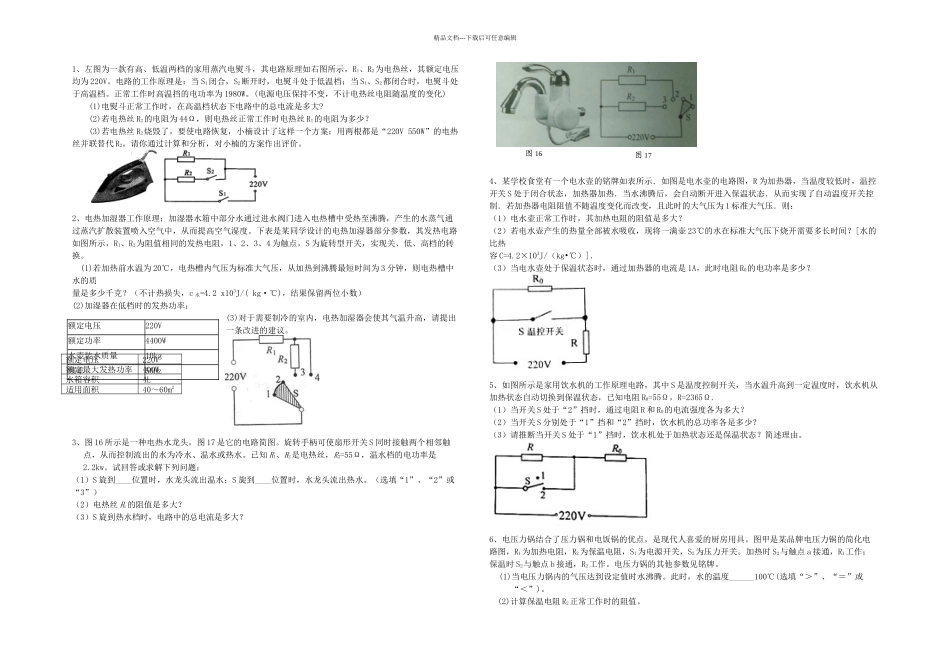

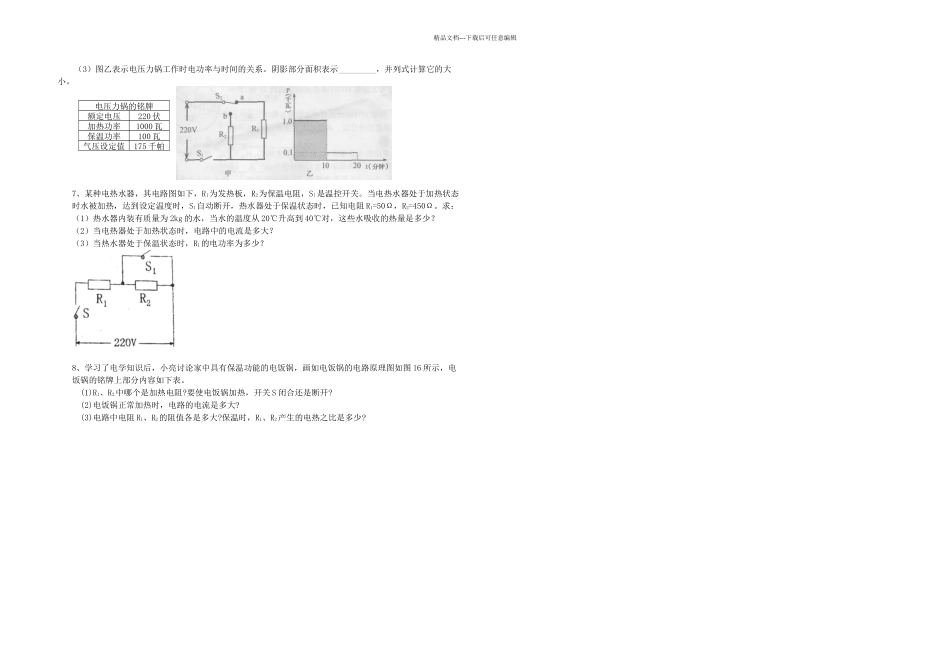

图 16图 17精品文档---下载后可任意编辑1、左图为一款有高、低温两档的家用蒸汽电熨斗,其电路原理如右图所示,R1、R2为电热丝,其额定电压均为 220V。电路的工作原理是:当 S1闭合,S2断开时,电熨斗处于低温档;当 S1、S2都闭合时,电熨斗处于高温档。正常工作时高温挡的电功率为 1980W。(电源电压保持不变,不计电热丝电阻随温度的变化)(1)电熨斗正常工作时,在高温档状态下电路中的总电流是多大?(2)若电热丝 R2的电阻为 44Ω,则电热丝正常工作时电热丝 R1的电阻为多少? (3)若电热丝 R2烧毁了,要使电路恢复,小楠设计了这样一个方案:用两根都是“220V 550W”的电热丝并联替代 R2。请你通过计算和分析,对小楠的方案作出评价。2、电热加湿器工作原理:加湿器水箱中部分水通过进水阀门进入电热槽中受热至沸腾,产生的水蒸气通过蒸汽扩散装置喷入空气中,从而提高空气湿度。下表是某同学设计的电热加湿器部分参数,其发热电路如图所示,R1、R2为阻值相同的发热电阻,1、2、3、4 为触点,S 为旋转型开关,实现关、低、高档的转换。 (1)若加热前水温为 20℃,电热槽内气压为标准大气压,从加热到沸腾最短时间为 3 分钟,则电热槽中水的质量是多少千克?(不计热损失,c 水=4.2 x103J/( kg·℃),结果保留两位小数)(2)加湿器在低档时的发热功率;(3)对于需要制冷的室内,电热加湿器会使其气温升高,请提出一条改进的建议。3、图 16 所示是一种电热水龙头,图 17 是它的电路简图。旋转手柄可使扇形开关 S 同时接触两个相邻触点,从而控制流出的水为冷水、温水或热水。已知 R1、R2是电热丝,R2=55Ω,温水档的电功率是2.2kw。试回答或求解下列问题:(1)S 旋到____位置时,水龙头流出温水;S 旋到____位置时,水龙头流出热水。(选填“1”、“2”或“3”)(2)电热丝 R1的阻值是多大?(3)S 旋到热水档时,电路中的总电流是多大?4、某学校食堂有一个电水壶的铭牌如表所示.如图是电水壶的电路图,R 为加热器,当温度较低时,温控开关 S 处于闭合状态,加热器加热.当水沸腾后,会自动断开进入保温状态.从而实现了自动温度开关控制.若加热器电阻阻值不随温度变化而改变,且此时的大气压为 1 标准大气压.则:(1)电水壶正常工作时,其加热电阻的阻值是多大?(2)若电水壶产生的热量全部被水吸收,现将一满壶 23℃的水在标准大气压下烧开需要多长时间?[水的比热容 C=4.2×103J/(kg•℃)].(3)...
