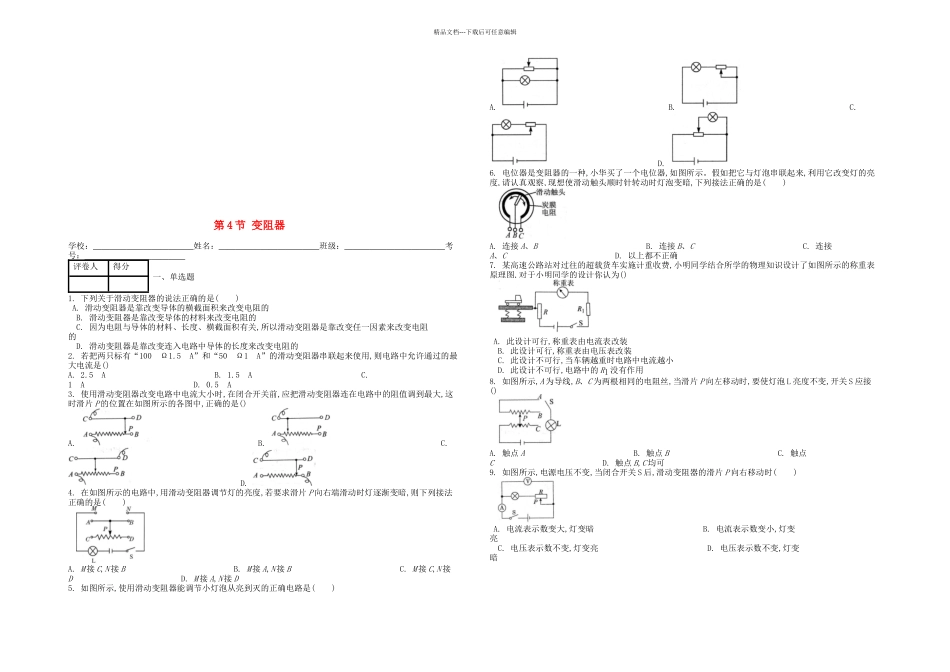

精品文档---下载后可任意编辑 第 4 节 变阻器 学校： 姓名： 班级： 考号： 评卷人得分一、单选题1
下列关于滑动变阻器的说法正确的是( ) A
滑动变阻器是靠改变导体的横截面积来改变电阻的 B
滑动变阻器是靠改变导体的材料来改变电阻的 C
因为电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变任一因素来改变电阻的 D
滑动变阻器是靠改变连入电路中导体的长度来改变电阻的 2
若把两只标有“100 Ω1
5 A”和“50 Ω1 A”的滑动变阻器串联起来使用,则电路中允许通过的最大电流是()A
使用滑动变阻器改变电路中电流大小时,在闭合开关前,应把滑动变阻器连在电路中的阻值调到最大,这时滑片 P 的位置在如图所示的各图中,正确的是()A
在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片 P 向右端滑动时灯逐渐变暗,则下列接法正确的是( ) A
M 接 C,N 接 B B
M 接 A,N 接 B C
M 接 C,N 接D D
M 接 A,N 接 D 5
如图所示,使用滑动变阻器能调节小灯泡从亮到灭的正确电路是( )A
电位器是变阻器的一种,小华买了一个电位器,如图所示
假如把它与灯泡串联起来,利用它改变灯的亮度,请认真观察,现想使滑动触头顺时针转动时灯泡变暗,下列接法正确的是( ) A
连接 A、B B
连接 B、C C
连接A、C D
以上都不正确 7
某高速公路站对过往的超载货车实施计重收费,小明同学结合所学的物理知识设计了如图所示的称重表原理图,对于小明同学的设计你认为() A
此设计可行,称重表由电流表改装 B
此设计可行,称重表由电压表改装 C
此设计不可行,当车辆越重时电路中电流越小 D
