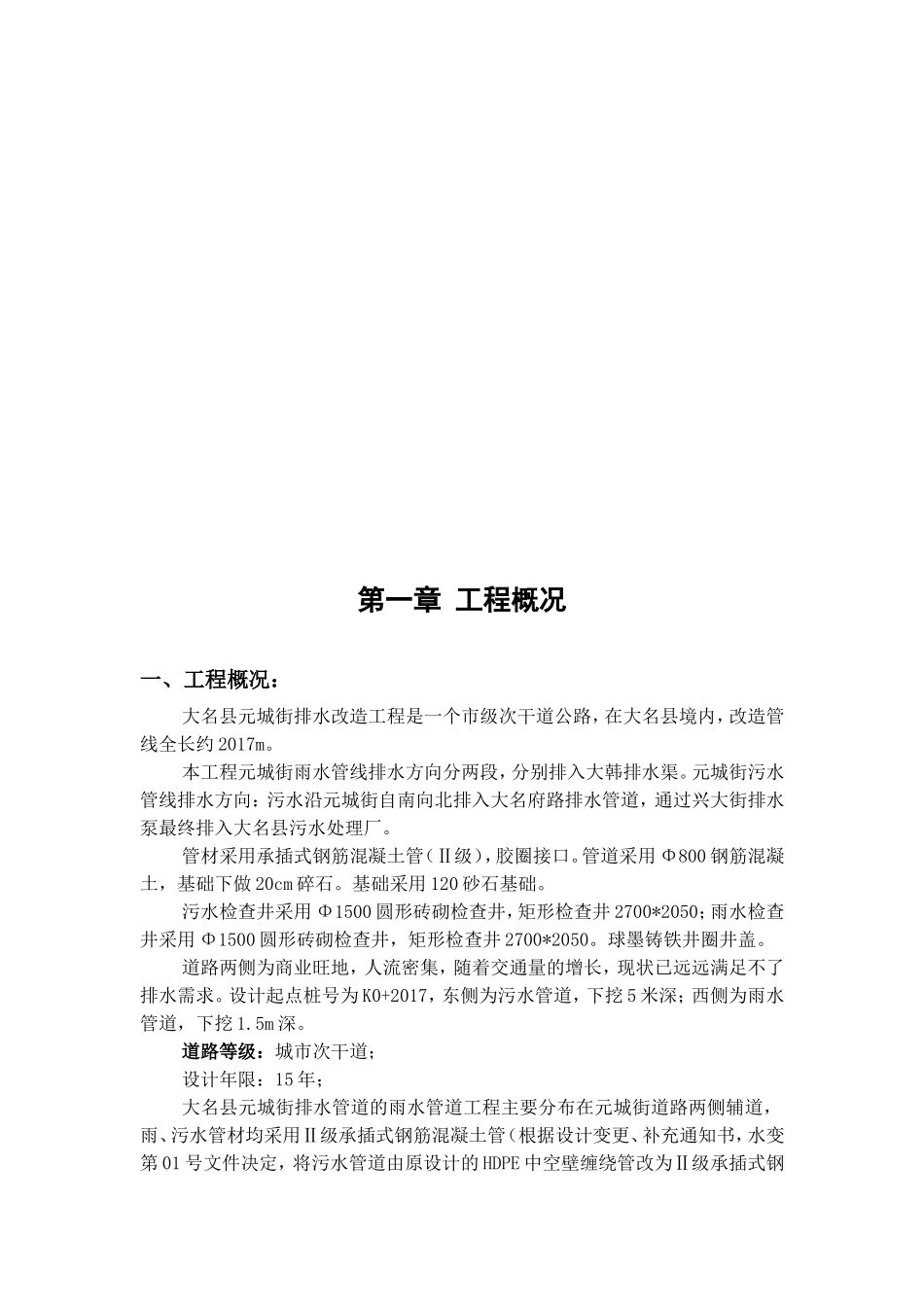

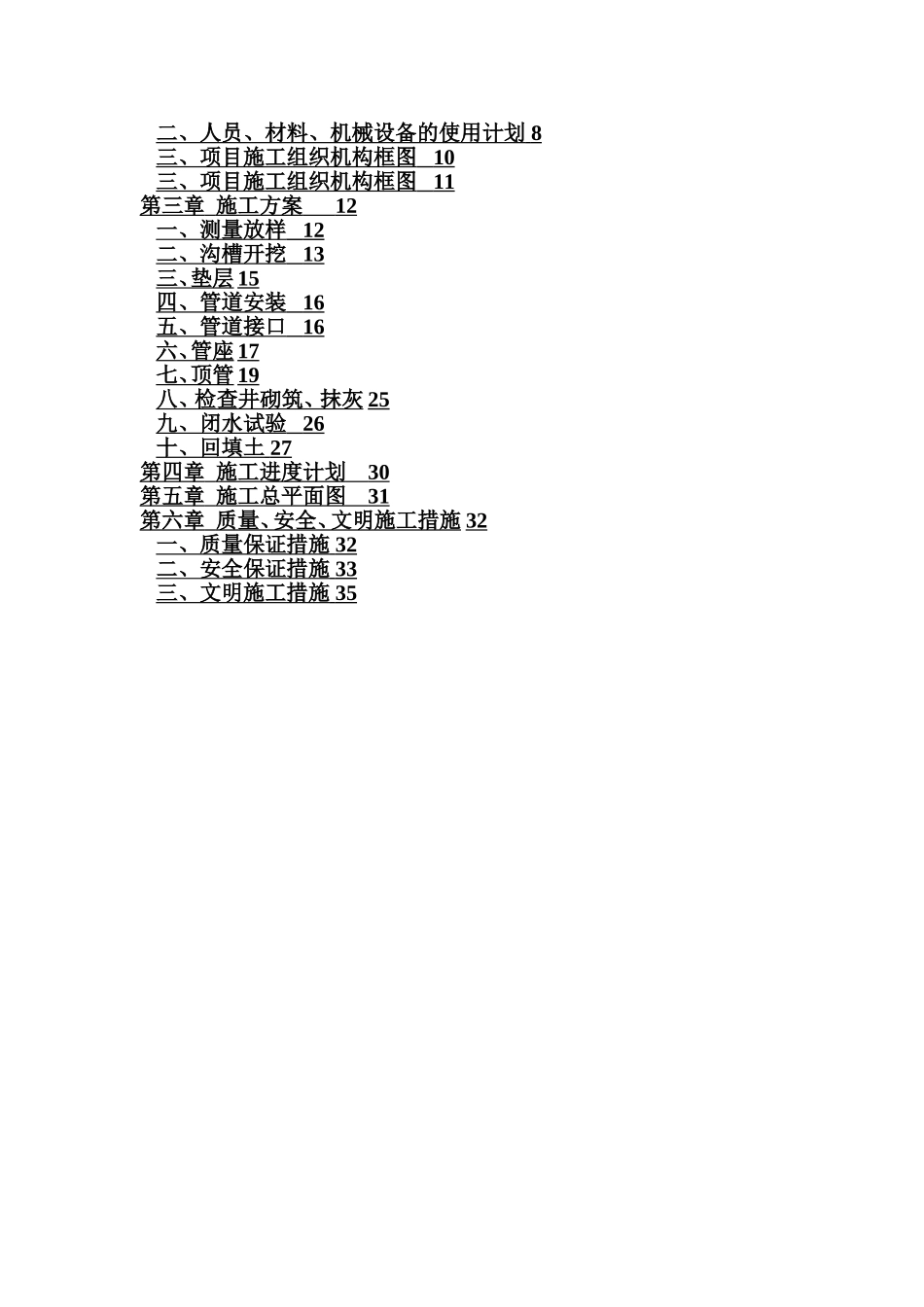

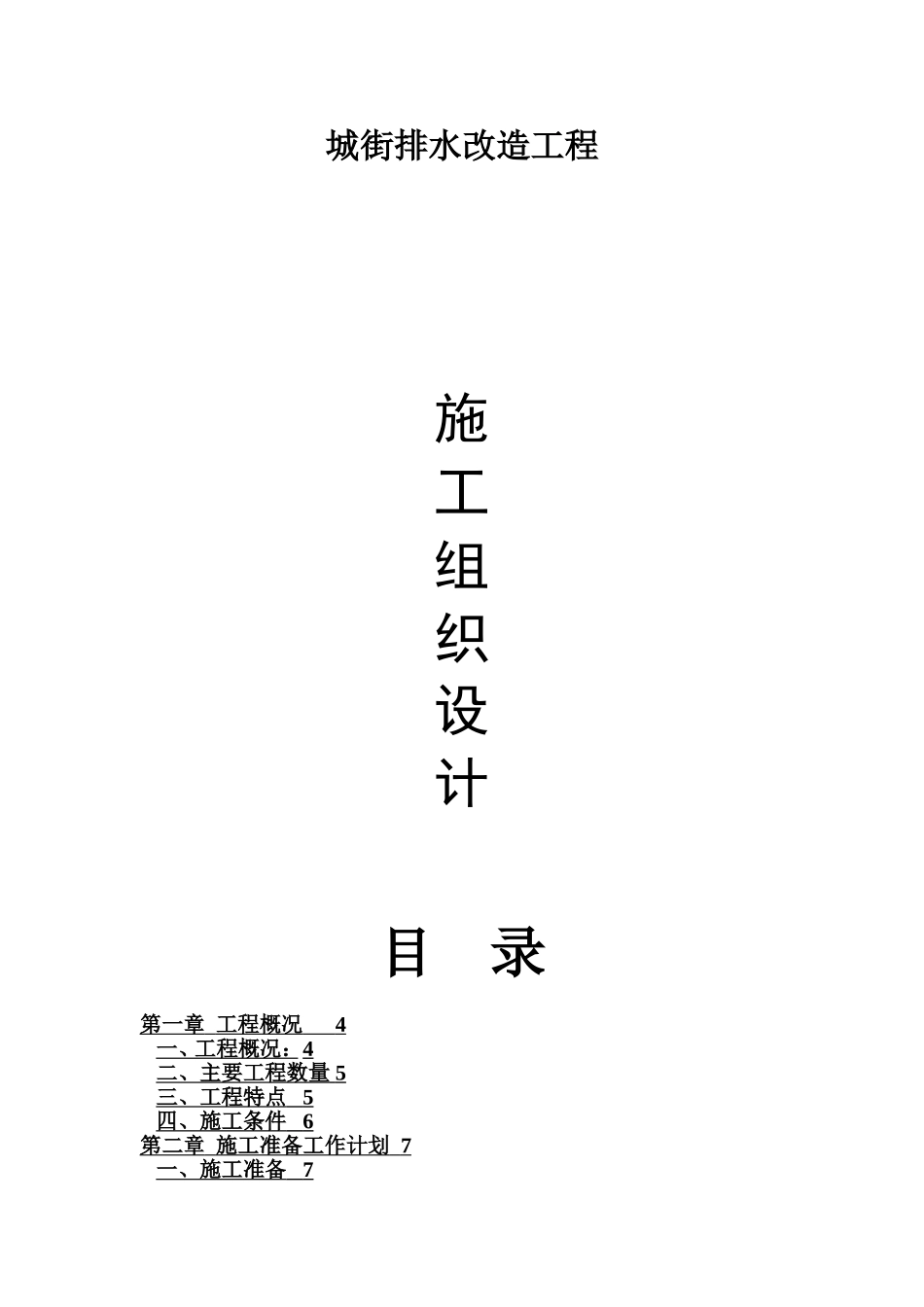

城街排水改造工程施工组织设计目录第一章工程概况4一、工程概况：4二、主要工程数量5三、工程特点5四、施工条件6第二章施工准备工作计划7一、施工准备7二、人员、材料、机械设备的使用计划8三、项目施工组织机构框图10三、项目施工组织机构框图11第三章施工方案12一、测量放样12二、沟槽开挖13三、垫层15四、管道安装16五、管道接口16六、管座17七、顶管19八、检查井砌筑、抹灰25九、闭水试验26十、回填土27第四章施工进度计划30第五章施工总平面图31第六章质量、安全、文明施工措施32一、质量保证措施32二、安全保证措施33三、文明施工措施35第一章工程概况一、工程概况：大名县元城街排水改造工程是一个市级次干道公路，在大名县境内，改造管线全长约2017m。本工程元城街雨水管线排水方向分两段，分别排入大韩排水渠。元城街污水管线排水方向：污水沿元城街自南向北排入大名府路排水管道，通过兴大街排水泵最终排入大名县污水处理厂。管材采用承插式钢筋混凝土管（Ⅱ级），胶圈接口。管道采用Φ800钢筋混凝土，基础下做20cm碎石。基础采用120砂石基础。污水检查井采用Φ1500圆形砖砌检查井，矩形检查井2700*2050；雨水检查井采用Φ1500圆形砖砌检查井，矩形检查井2700*2050。球墨铸铁井圈井盖。道路两侧为商业旺地，人流密集，随着交通量的增长，现状已远远满足不了排水需求。设计起点桩号为K0+2017，东侧为污水管道，下挖5米深；西侧为雨水管道，下挖1.5m深。道路等级：城市次干道；设计年限：15年；大名县元城街排水管道的雨水管道工程主要分布在元城街道路两侧辅道，雨、污水管材均采用Ⅱ级承插式钢筋混凝土管（根据设计变更、补充通知书，水变第01号文件决定，将污水管道由原设计的HDPE中空壁缠绕管改为Ⅱ级承插式钢筋混凝土排水管，管径不变），排水管接口均采用橡胶圈接口，橡胶圈应耐酸碱腐蚀，耐老化。管沟开挖除污水管道管径为DN800mm管道以外，一般均采用大开方式埋设，对开挖深度大于3—7.5m的管沟均采用钢板桩支护。雨水管道每隔40M左右设置雨水检查井及雨水口；雨、污水管道每隔120M左右根据具体情设置预留支管及预留检查井。管顶覆土不大于4M时采用135°混凝土基础，管顶覆土大于4M时采用180°混凝土基础。若遇软土地基时，优先采用换填方式处理，换填达不到要求时，先抛300mm块石，再铺100mm粗砂砂垫层，砂垫层上做管基并用石粉碴回填至管顶以上300mm（污水管回填至管顶以上500mm）夯实，其密实度不得低于90%。二、主要工程数量1．雨水管道工程DN300Ⅱ级承插混凝土管1082M，DN400Ⅱ级承插混凝土管1141m，DN600Ⅱ级承插混凝土815m，DN800Ⅱ级承插混凝土管113M，DN1000Ⅱ级承插式混凝土管93M，DN1200Ⅱ级承插混凝土管53M，DN1350Ⅱ级承插混凝土管416M，DN1500Ⅱ级承插混凝土管72M；¢1000圆形雨水检查井70座，¢1250圆形雨水检查井1座，¢1500圆形雨水检查井5座，1500×1100矩形雨水检查井2座，1700×1100矩形雨水检查井8座，1800×1100矩形雨水检查井2座，2200×2200矩形雨水井2座，2630×2630矩形雨水检查井1座。2．污水管道工程DN300Ⅱ级承插混凝土管40M，DN600Ⅱ级承插混凝土管1415M，DN800Ⅱ级承插混凝土管490M，¢1000圆形污水检查井41座，¢1250圆形污水检查井1座。三、工程特点1．本工程属于旧路改造工程，车流量大，只能作半封闭施工，交通组织工作难度大。2．受施工条件限制，需分阶段性进行施工。3．根据原有地形状况，有很多地段需进行软土地基换填，施工难度大，尽量避免在雨季多的时候进行排水管线施工，要抢时间进行合理施工。4．夜间施工难度大，质量保证是重点。四、施工条件由于是旧路改造，交通运输方便，可利用所有现状道路进入施工现场。施工用水可从元城街供水管道上开口接水。施工用电，可以从现有高压线上安装变压器，再从变压器引入。本工程由邯郸市建筑设计有限公司设计，北京市恒达诚信咨询有限公司监理，施工单位为邯郸市城明建筑工程有限公司，我公司设备一流技术力量雄厚，人员素质高，按时保质保量地完成施工任务是毫无疑问的，施工材料市场供应充足，能满足施工需要。第二章施工准备工作计划一、施工准备1．组建精干高效的项目经理...
