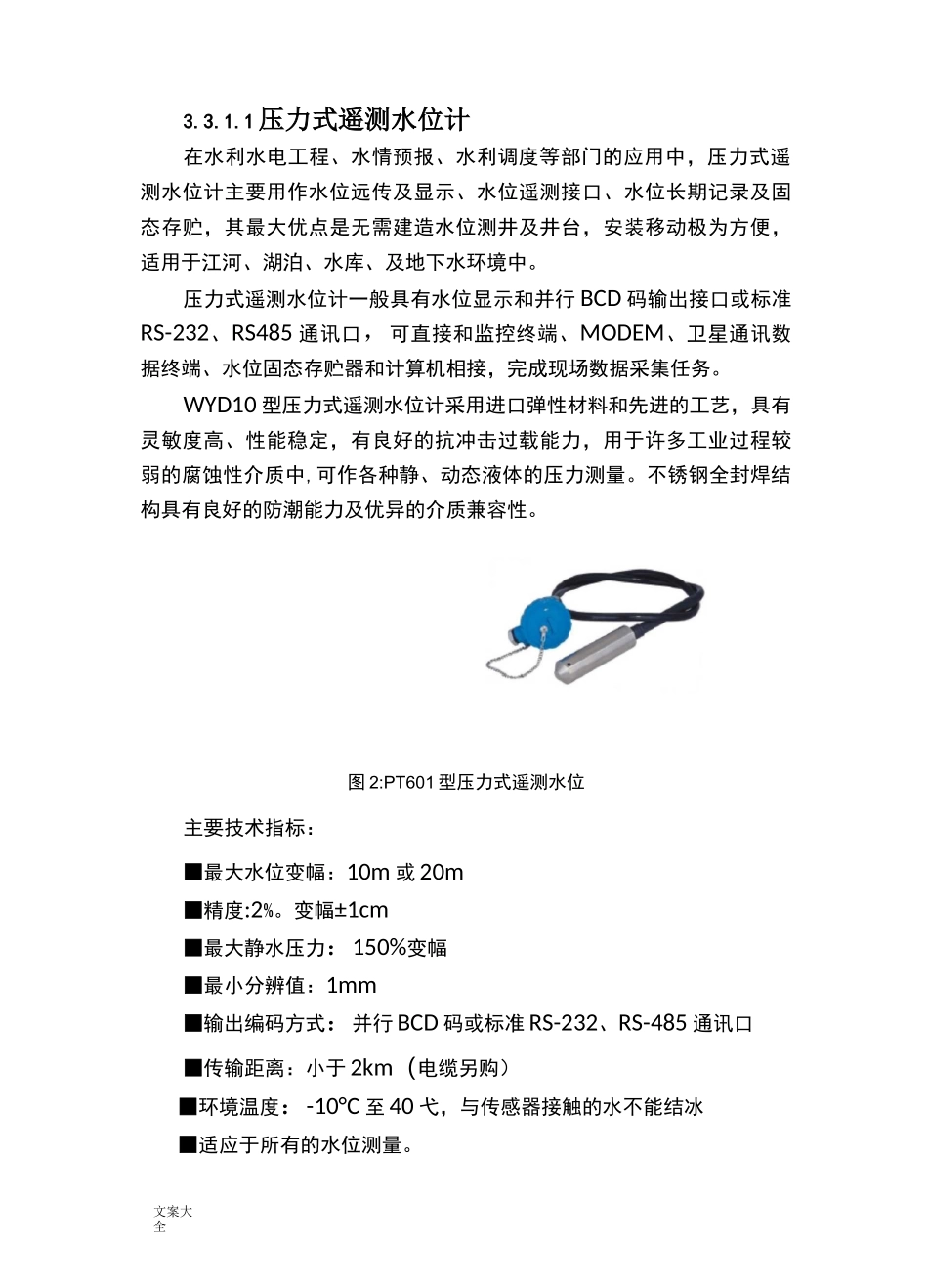

文案大全3.3.1.1 压力式遥测水位计在水利水电工程、水情预报、水利调度等部门的应用中,压力式遥测水位计主要用作水位远传及显示、水位遥测接口、水位长期记录及固态存贮,其最大优点是无需建造水位测井及井台,安装移动极为方便,适用于江河、湖泊、水库、及地下水环境中。压力式遥测水位计一般具有水位显示和并行 BCD 码输出接口或标准RS-232、RS485 通讯口,可直接和监控终端、MODEM、卫星通讯数据终端、水位固态存贮器和计算机相接,完成现场数据采集任务。WYD10 型压力式遥测水位计采用进口弹性材料和先进的工艺,具有灵敏度高、性能稳定,有良好的抗冲击过载能力,用于许多工业过程较弱的腐蚀性介质中,可作各种静、动态液体的压力测量。不锈钢全封焊结构具有良好的防潮能力及优异的介质兼容性。图 2:PT601 型压力式遥测水位主要技术指标:■最大水位变幅:10m 或 20m■精度:2%。变幅±1cm■最大静水压力:150%变幅■最小分辨值:1mm■输出编码方式:并行 BCD 码或标准 RS-232、RS-485 通讯口■传输距离:小于 2km(电缆另购)■环境温度:-10°C 至 40 弋,与传感器接触的水不能结冰■适应于所有的水位测量。文案大全图 5:压力式遥测水位探头3.3.1.2 编码式遥测水位计WFH-2 型全量机械编码水位计由水位传感器部分和水位显示器部分组成,自身配套后,可有线遥测实时水位。用于江河、湖泊、水库、渠道、地下水及各种水工建筑物处的水位测量。该仪器作为水位传感器可与各种水位遥测系统配套,如:水情自动测报系统、水位数据收集、存储、处理系统等。(1)仪器特点■浮子传感:仪器结构简单,性能稳定,工作可靠使用及维修方便■测井结构:井径小,可采用工业管材,因而投资和建造费用低、施工周期短■机械编码:不需电源工作,故无电源投资和掉电、雷击之虞■格雷码制:不存在单值性误差,读数无模糊区■结构设计:积木化、标准化、通用化,便于装配、检修■关键器件:择优进口国际名牌产品,性能稳定,工作可靠。(2)仪器结构与工作原理WFH-2 型全量机械编码水位传感器,由水位传感部分和轴角编码器部分组成。水位传感部分以浮子传感水位,测井中变化的水位使浮子上升或下降,浮子借悬索将水位升降的直线运动传送给水位轮,使水位轮产生圆周运动,带动轴角编码器旋转将水位模拟量 A 编码转换为相应的数字量 D,以开关量的形式并行输出。有线远传采用多芯电缆连接显示部分;无线远传则通过数传仪、电台将信号输出。文案...
