位数显频率计数器

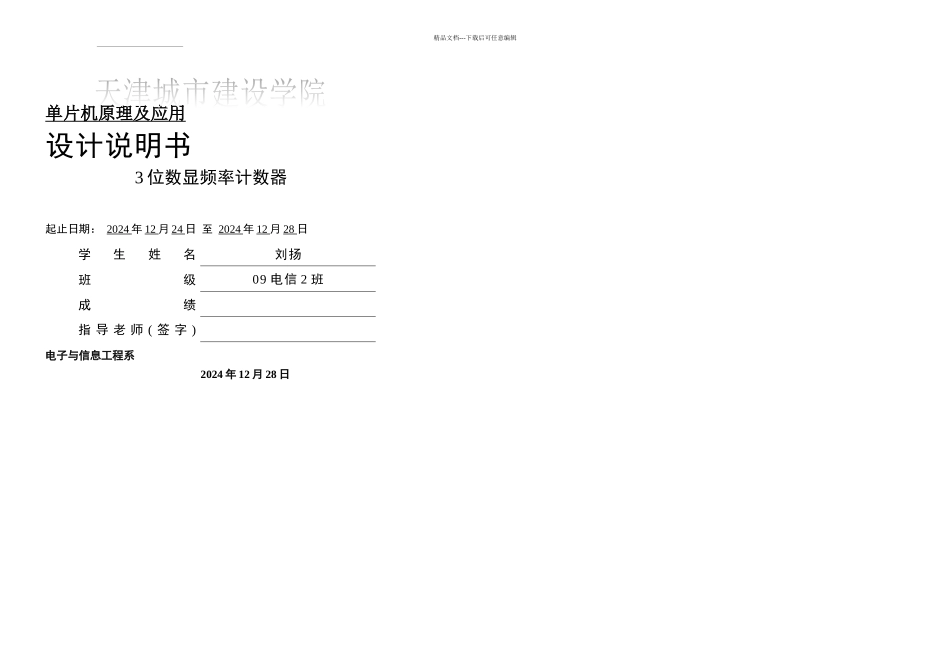

位数显频率计数器_第1页
1/9
位数显频率计数器_第2页
2/9

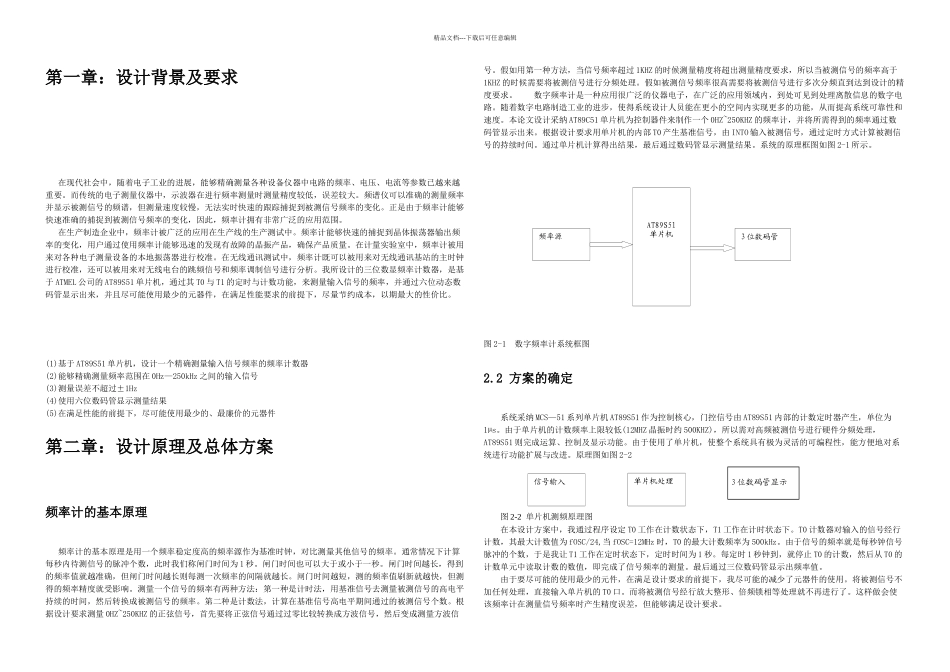

位数显频率计数器_第3页
3/9
精品文档---下载后可任意编辑单片机原理及应用设计说明书3 位数显频率计数器起止日期: 2024 年 12 月 24 日 至 2024 年 12 月 28 日学生姓名刘扬班级09 电信 2 班成绩指 导 老 师 ( 签 字 )电子与信息工程系2024 年 12 月 28 日精品文档---下载后可任意编辑目录第一章:设计背景及要求 1第二章:设计原理及总体方案 12.2 方案的确定 2第三章:硬件设计 33.1 主控单元 3第四章:软件设置 9第五章:仿真设计及结果 145.3 仿真结果 15第六章:总结及体会 15AT89S51单片机3 位数码管频率源单片机处理信号输入精品文档---下载后可任意编辑第一章:设计背景及要求在现代社会中,随着电子工业的进展,能够精确测量各种设备仪器中电路的频率、电压、电流等参数已越来越重要。而传统的电子测量仪器中,示波器在进行频率测量时测量精度较低,误差较大。频谱仪可以准确的测量频率并显示被测信号的频谱,但测量速度较慢,无法实时快速的跟踪捕捉到被测信号频率的变化。正是由于频率计能够快速准确的捕捉到被测信号频率的变化,因此,频率计拥有非常广泛的应用范围。在生产制造企业中,频率计被广泛的应用在生产线的生产测试中。频率计能够快速的捕捉到晶体振荡器输出频率的变化,用户通过使用频率计能够迅速的发现有故障的晶振产品,确保产品质量。在计量实验室中,频率计被用来对各种电子测量设备的本地振荡器进行校准。在无线通讯测试中,频率计既可以被用来对无线通讯基站的主时钟进行校准,还可以被用来对无线电台的跳频信号和频率调制信号进行分析。我所设计的三位数显频率计数器,是基于 ATMEL 公司的 AT89S51 单片机,通过其 T0 与 T1 的定时与计数功能,来测量输入信号的频率,并通过六位动态数码管显示出来,并且尽可能使用最少的元器件,在满足性能要求的前提下,尽量节约成本,以期最大的性价比。(1)基于 AT89S51 单片机,设计一个精确测量输入信号频率的频率计数器(2)能够精确测量频率范围在 0Hz—250kHz 之间的输入信号(3)测量误差不超过±1Hz (4)使用六位数码管显示测量结果(5)在满足性能的前提下,尽可能使用最少的、最廉价的元器件第二章:设计原理及总体方案频率计的基本原理频率计的基本原理是用一个频率稳定度高的频率源作为基准时钟,对比测量其他信号的频率。通常情况下计算每秒内待测信号的脉冲个数,此时我们称闸门时间为 1 秒。闸门时间也可以大于或小于一秒。闸门时间越...
