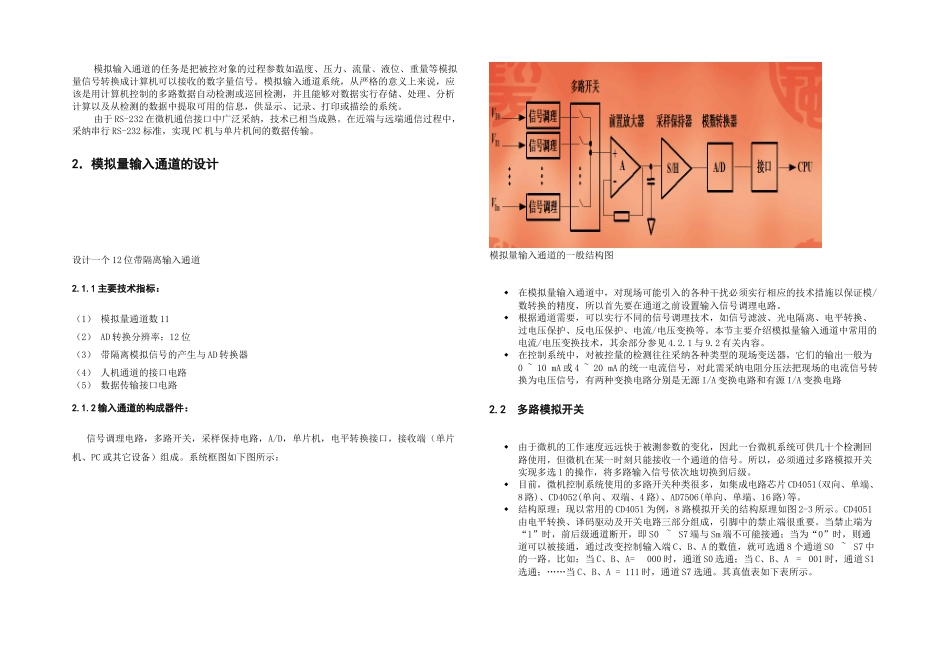

模拟输入通道的任务是把被控对象的过程参数如温度、压力、流量、液位、重量等模拟量信号转换成计算机可以接收的数字量信号。模拟输入通道系统，从严格的意义上来说，应该是用计算机控制的多路数据自动检测或巡回检测，并且能够对数据实行存储、处理、分析计算以及从检测的数据中提取可用的信息，供显示、记录、打印或描绘的系统。由于 RS-232 在微机通信接口中广泛采纳，技术已相当成熟。在近端与远端通信过程中，采纳串行 RS-232 标准，实现 PC 机与单片机间的数据传输。2．模拟量输入通道的设计设计一个 12 位带隔离输入通道2.1.1 主要技术指标：（1） 模拟量通道数 11（2） AD 转换分辨率：12 位（3） 带隔离模拟信号的产生与 AD 转换器（4） 人机通道的接口电路（5） 数据传输接口电路2.1.2 输入通道的构成器件：信号调理电路，多路开关，采样保持电路，A/D，单片机，电平转换接口，接收端（单片机、PC 或其它设备）组成。系统框图如下图所示：模拟量输入通道的一般结构图在模拟量输入通道中，对现场可能引入的各种干扰必须实行相应的技术措施以保证模/数转换的精度，所以首先要在通道之前设置输入信号调理电路。根据通道需要，可以实行不同的信号调理技术，如信号滤波、光电隔离、电平转换、过电压保护、反电压保护、电流/电压变换等。本节主要介绍模拟量输入通道中常用的电流/电压变换技术，其余部分参见 4.2.1 与 9.2 有关内容。在控制系统中，对被控量的检测往往采纳各种类型的现场变送器，它们的输出一般为0 ~ 10 mA 或 4 ~ 20 mA 的统一电流信号，对此需采纳电阻分压法把现场的电流信号转换为电压信号，有两种变换电路分别是无源 I/A 变换电路和有源 I/A 变换电路2.2 多路模拟开关由于微机的工作速度远远快于被测参数的变化，因此一台微机系统可供几十个检测回路使用，但微机在某一时刻只能接收一个通道的信号。所以，必须通过多路模拟开关实现多选 1 的操作，将多路输入信号依次地切换到后级。目前，微机控制系统使用的多路开关种类很多，如集成电路芯片 CD4051(双向、单端、8 路)、CD4052(单向、双端、4 路)、AD7506(单向、单端、16 路)等。结构原理：现以常用的 CD4051 为例，8 路模拟开关的结构原理如图 2-3 所示。CD4051由电平转换、译码驱动及开关电路三部分组成，引脚中的禁止端很重要。当禁止端为“1”时，前后级通道断开，即 S0~S7 端与 Sm 端不可能接...
