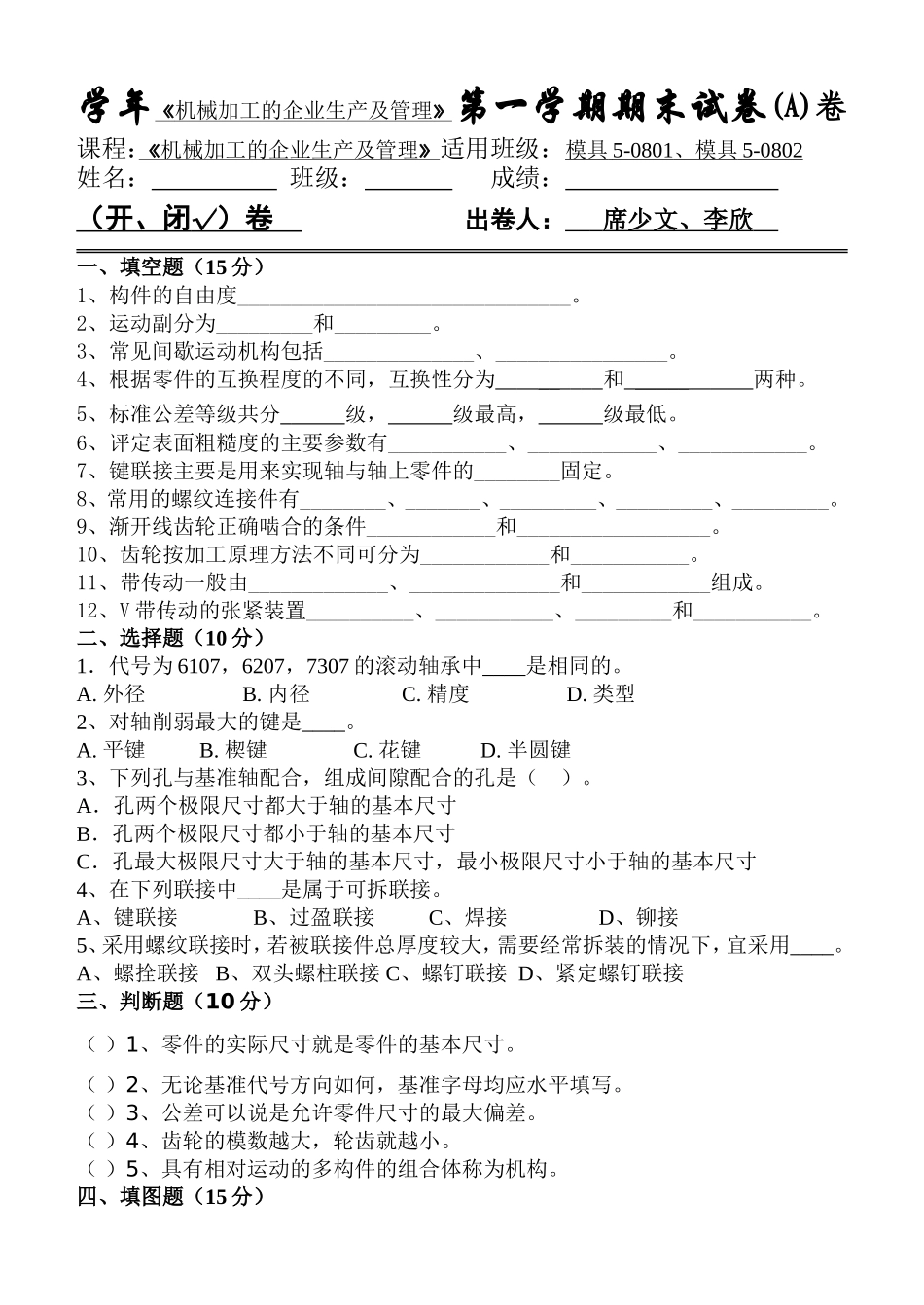

学年《机械加工的企业生产及管理》第一学期期末试卷(A)卷课程：《机械加工的企业生产及管理》适用班级：模具5-0801、模具5-0802姓名：班级：成绩：（开、闭√）卷出卷人：席少文、李欣一、填空题（15分）1、构件的自由度_______________________________。2、运动副分为_________和_________。3、常见间歇运动机构包括______________、________________。4、根据零件的互换程度的不同，互换性分为__和_____两种。5、标准公差等级共分级，级最高，级最低。6、评定表面粗糙度的主要参数有___________、____________、____________。7、键联接主要是用来实现轴与轴上零件的________固定。8、常用的螺纹连接件有________、_______、_________、_________、_________。9、渐开线齿轮正确啮合的条件____________和__________________。10、齿轮按加工原理方法不同可分为____________和___________。11、带传动一般由_____________、______________和____________组成。12、V带传动的张紧装置__________、___________、_________和___________。二、选择题（10分）1．代号为6107，6207，7307的滚动轴承中____是相同的。A.外径B.内径C.精度D.类型2、对轴削弱最大的键是____。A.平键B.楔键C.花键D.半圆键3、下列孔与基准轴配合，组成间隙配合的孔是（）。A．孔两个极限尺寸都大于轴的基本尺寸B．孔两个极限尺寸都小于轴的基本尺寸C．孔最大极限尺寸大于轴的基本尺寸，最小极限尺寸小于轴的基本尺寸4、在下列联接中____是属于可拆联接。A、键联接B、过盈联接C、焊接D、铆接5、采用螺纹联接时，若被联接件总厚度较大，需要经常拆装的情况下，宜采用____。A、螺拴联接B、双头螺柱联接C、螺钉联接D、紧定螺钉联接三、判断题（10分）（）1、零件的实际尺寸就是零件的基本尺寸。（）2、无论基准代号方向如何，基准字母均应水平填写。（）3、公差可以说是允许零件尺寸的最大偏差。（）4、齿轮的模数越大，轮齿就越小。（）5、具有相对运动的多构件的组合体称为机构。四、填图题（15分）1、图2-14为曲柄摇杆机构，写出各部分的名称1_____2_______3_________4______，计算机构自由度的公式为_____________________________，该机构的自由度是__。2、判断涡轮蜗杆方向五、计算题（第一题8分，第二题4分，第三题6分，共18分。）1、某标准直齿圆柱齿轮，已知m=5mm，z=20，试计算该齿轮的d，da，df，h。2、已知相啮合的一对标准直齿圆柱齿轮传动，传动比i=3，中心距a=200mm，m=5mm，试计算两齿轮的齿数z1，z2。3、如图所示的定轴轮系，已知Z1=30，Z2=24，Z3=30，Z4=20，Z5=30，Z6=20，Z7=50，试计算传动比i17，并在图中标出Z7的方向。六、判断下列各四杆机构的类型（12分）707010090115407050七、作图题（10分）尖顶对心移动从动件盘形凸轮，其基圆半径rb=40mm，从动件运动规律见下表凸轮转角0º-180º180º-210º210º-330º330º-360º从动件规律等速上升30mm停止等速下降至原处停止不动凸轮按逆时针方向转动，试画出凸轮轮廓曲线。1204010070701004090八、填写下列空白处（10分）
