充电控制器开发设计原理指导

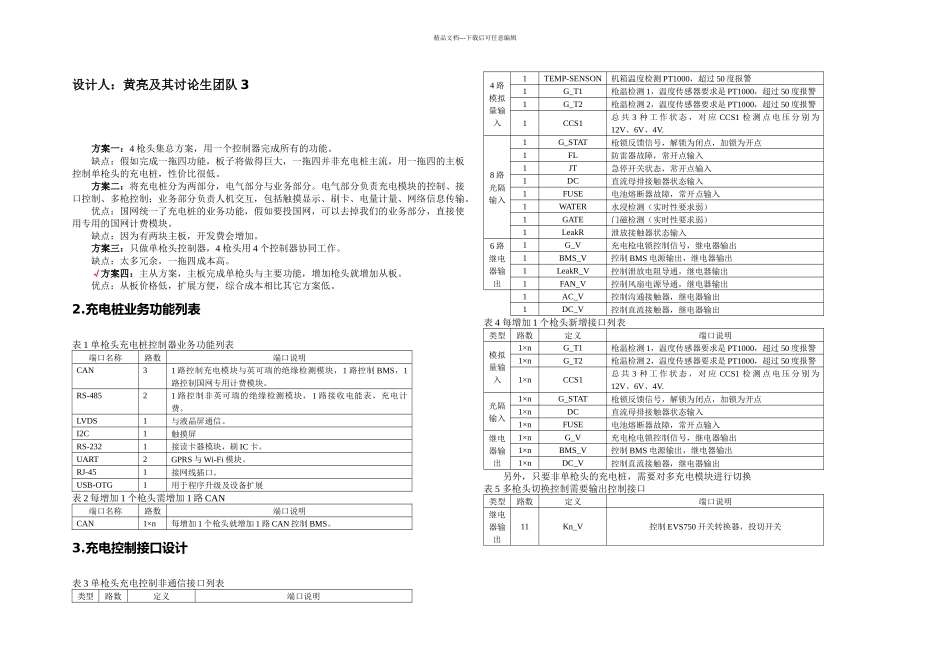

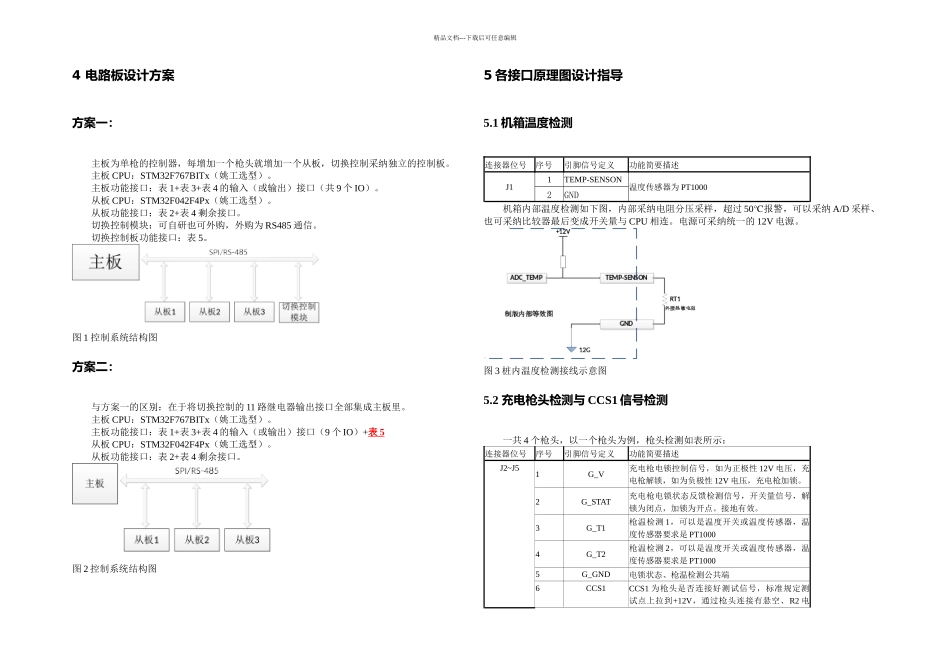

精品文档---下载后可任意编辑设计人：黄亮及其讨论生团队 3方案一：4 枪头集总方案，用一个控制器完成所有的功能。缺点：假如完成一拖四功能，板子将做得巨大，一拖四并非充电桩主流，用一拖四的主板控制单枪头的充电桩，性价比很低。方案二：将充电桩分为两部分，电气部分与业务部分。电气部分负责充电模块的控制、接口控制、多枪控制；业务部分负责人机交互，包括触摸显示、刷卡、电量计量、网络信息传输。优点：国网统一了充电桩的业务功能，假如要投国网，可以去掉我们的业务部分，直接使用专用的国网计费模块。缺点：因为有两块主板，开发费会增加。方案三：只做单枪头控制器，4 枪头用 4 个控制器协同工作。缺点：太多冗余，一拖四成本高。√方案四：主从方案，主板完成单枪头与主要功能，增加枪头就增加从板。优点：从板价格低，扩展方便，综合成本相比其它方案低。2.充电桩业务功能列表表 1 单枪头充电桩控制器业务功能列表端口名称路数端口说明CAN31 路控制充电模块与英可瑞的绝缘检测模块，1 路控制 BMS，1路控制国网专用计费模块。RS-48521 路控制非英可瑞的绝缘检测模块，1 路接收电能表，充电计费。LVDS1与液晶屏通信。I2C1触摸屏RS-2321接读卡器模块，刷 IC 卡。UART2GPRS 与 Wi-Fi 模块。RJ-451接网线插口。USB-OTG1用于程序升级及设备扩展表 2 每增加 1 个枪头需增加 1 路 CAN端口名称路数端口说明CAN1×n每增加 1 个枪头就增加 1 路 CAN 控制 BMS。3.充电控制接口设计表 3 单枪头充电控制非通信接口列表类型路数定义端口说明4 路模拟量输入1TEMP-SENSON机箱温度检测 PT1000，超过 50 度报警1G_T1枪温检测 1，温度传感器要求是 PT1000，超过 50 度报警1G_T2枪温检测 2，温度传感器要求是 PT1000，超过 50 度报警1CCS1总 共 3 种 工 作 状 态 ， 对 应 CCS1 检 测 点 电 压 分 别 为12V、6V、4V.8 路光隔输入1G_STAT枪锁反馈信号，解锁为闭点，加锁为开点1FL防雷器故障，常开点输入1JT急停开关状态，常开点输入1DC直流母排接触器状态输入1FUSE电池熔断器故障，常开点输入1WATER水浸检测（实时性要求弱）1GATE门磁检测（实时性要求弱）1LeakR泄放接触器状态输入6 路继电器输出1G_V充电枪电锁控制信号，继电器输出1BMS_V控制 BMS 电源输出，继电器输出1LeakR_V控制泄放电阻导通，继电器输出1FAN_V控制风扇电源导通，继电器输出1AC_V控制沟通接触器，继电器输出1...
