全自动组框机操作说明书

全自动组框机操作说明书_第1页
1/8

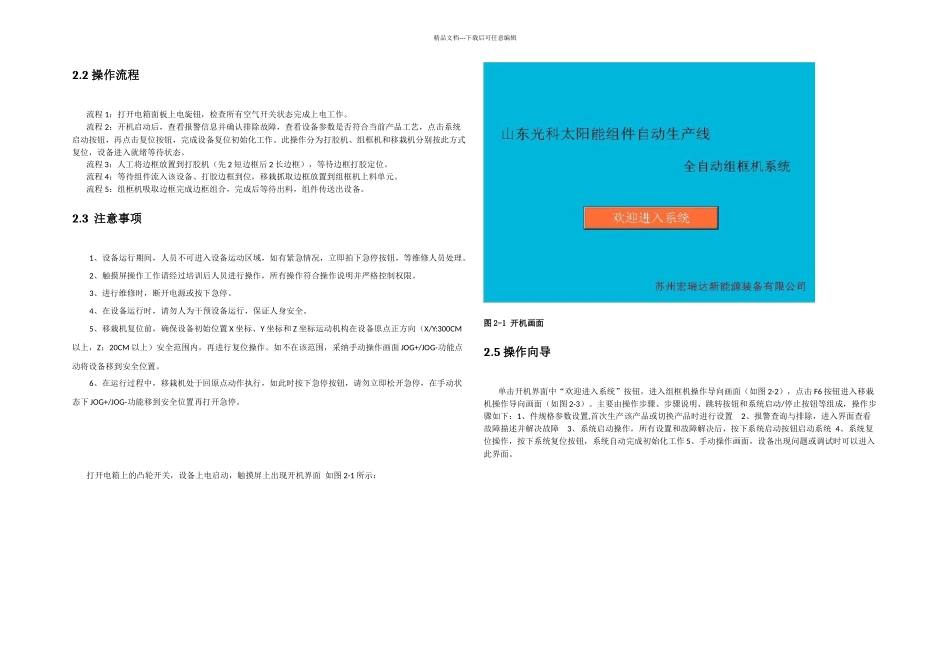

全自动组框机操作说明书_第2页
2/8

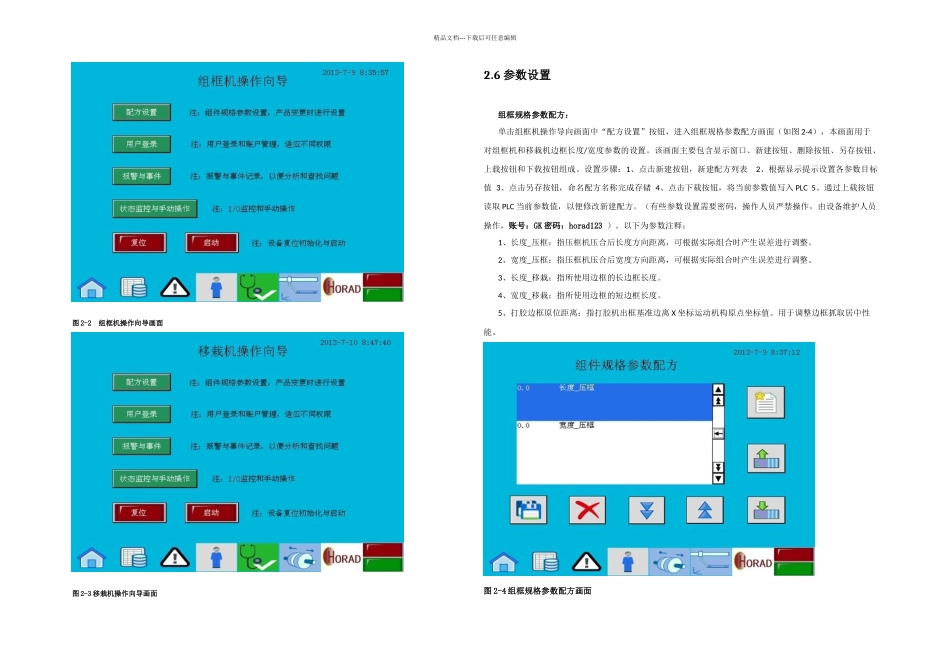

全自动组框机操作说明书_第3页
3/8
全自动组框机使用说明书[ 组框机]2024 [ 苏州宏瑞达新能源装备有限公司 ]制定人:夏春芳2024/6精品文档---下载后可任意编辑文档历史记录编号与名称版本日期修改说明参加人员组框机使用说明书2024-06-20创建编写:夏春芳审批:目录封面 1文档历史记录 21.设备概述 42.设备开机上电及操作流程 4设备简介 42.2 操作流程 42.3 注意事项 4开机界面 52.5 操作向导 52.6 参数设置 72.7 状态监控与手动操作 102.8 用户管理 152.9 报警监控 153.常见问题解决 161.设备概述全自动组框机主要由边框打胶机、边框移栽机构和组框机构组成。打胶机负责将边框按 2 短框/2 长框的方式打胶定位,提供给移栽机抓取。边框移栽机构负责将打好胶的边框抓取放置到组框机构二次存料单元上。组框机构负责将组件长边框与短边框压合成合格组件产品并传送出设备。2.1 设备简介全自动组框机主要完成边框打胶、边框搬运和边框组合的功能。精品文档---下载后可任意编辑2.2 操作流程流程 1:打开电箱面板上电旋钮,检查所有空气开关状态完成上电工作。流程 2:开机启动后,查看报警信息并确认排除故障,查看设备参数是否符合当前产品工艺,点击系统启动按钮,再点击复位按钮,完成设备复位初始化工作。此操作分为打胶机、组框机和移栽机分别按此方式复位,设备进入就绪等待状态。流程 3:人工将边框放置到打胶机(先 2 短边框后 2 长边框),等待边框打胶定位。流程 4:等待组件流入该设备、打胶边框到位,移栽抓取边框放置到组框机上料单元。流程 5:组框机吸取边框完成边框组合,完成后等待出料,组件传送出设备。2.3 注意事项1、设备运行期间,人员不可进入设备运动区域,如有紧急情况,立即拍下急停按钮,等维修人员处理。2、触摸屏操作工作请经过培训后人员进行操作,所有操作符合操作说明并严格控制权限。3、进行维修时,断开电源或按下急停。4、在设备运行时,请勿人为干预设备运行,保证人身安全。5、移栽机复位前,确保设备初始位置 X 坐标、Y 坐标和 Z 坐标运动机构在设备原点正方向(X/Y:300CM以上,Z:20CM 以上)安全范围内,再进行复位操作。如不在该范围,采纳手动操作画面 JOG+/JOG-功能点动将设备移到安全位置。6、在运行过程中,移栽机处于回原点动作执行,如此时按下急停按钮,请勿立即松开急停,在手动状态下 JOG+/JOG-功能移到安全位置再打开急停。打开电箱上的凸轮开关,设备上电启动,触摸屏上出现开机界面...
