手机屏幕玻璃化学组成

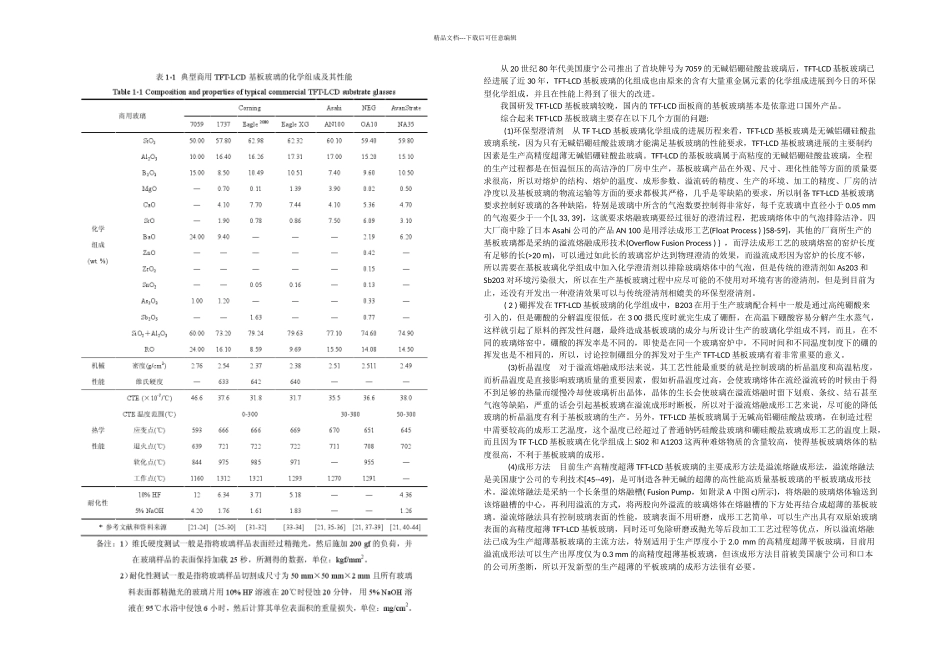

精品文档---下载后可任意编辑1.TFT—LCD 基板玻璃化学组成从全球来看，TFT-LCD 基板玻璃产业己经不是一个新兴朝阳产业了，从 CORN NG 7059 基板玻璃投入市场进展到日前为止，己经经历 20 多年历史，基板玻璃的生产工艺和关键设备在国外都己经相当成熟了，只是因为我国的 TFT-LCD 基板玻璃产业进展较晚，国外各大公司对我国实行技术封锁，使得我国的生产工艺技术相对落后，但是我国具有很大 TFT-LCD 市场，信任我国依靠自卞创新会取得成功的。对于未来的 TFT-LCD 基板玻璃的化学组成来说，可能与日前市场上所销售的基板玻璃相类似，仍属于碱土金属硼铝硅酸盐玻璃。讨论结果表明: (1)颗粒均匀且粒度小于 75 微米的石英砂适合作为熔制无碱铝硼硅酸盐玻璃化学组成中 Si02 的引入原料，在玻璃熔制过程中不会出现“富硅氧层”，符合 TFT-LCD 基板玻璃的熔制要求:(2)在无碱铝硼硅酸盐玻璃中掺入稀土氧化物 Y2O3，可以改善玻璃的网络结构，提高玻璃的热膨胀系数、特征粘度参考点温度以及玻璃的密度，且 Y2O3 在无碱铝硼硅酸盐玻璃中的最佳外添加量为 0.80 wt.%，继续增大添加量不会提高玻璃的各项性能。（3)在无碱铝硼硅酸盐玻璃中保持碱土金属氧化物总量为 10.34 wt.%不变时，调节玻璃化学组成中的氧硅比在 2.44 和 2.45 之间时，可以使所设计的无碱铝硼硅酸盐玻璃的热膨胀系数达到。soi3oo=32 X 10-7/0C o精品文档---下载后可任意编辑 （4)在无碱铝硼硅酸盐玻璃化学组成(Wt.)为 Si02 63.20%, A1203 17.30%,B203 8.00%, } Sr0+Ca0 ) 10.34%, Y203 0.80%, Sn02 0.16%，保持碱土金属氧化物总量不变时，逐渐用 Sr0 替代 CaO,随着 n(Sr0)/n(Ca0)比值的增大，无碱铝硼硅酸盐玻璃的高温粘度逐渐增加，玻璃的工作温度和熔融温度逐渐增大，玻璃的成形温度范围也逐渐增大，玻璃的密度也逐渐增大，且玻璃的密度保持在 2.41 g/cm3-2.46 g/cm3 之间，符合 TF T-LCD 基板玻璃轻薄化进展的要求;玻璃的热膨胀系数逐渐减小，但热膨胀系数保持在 2 9 X 10-7/ 0C }- 3 8 X 10-7/ 0C 之间，玻璃的特征粘度参考点温度和显微维氏硬度呈现出先增大后减小并逐渐趋十平衡的趋势，并在 n(RO)/n(A1203)=0.96 时达到了极大值，且应变点温度均大十 7100C,显微维氏硬度大于 640 kgf/mm2，符合 TFT-LCD 基板玻璃热膨胀性能和耐热性的要求，且玻璃的耐化性优良。精品文档---下载后可任意编辑从 20 世纪...
