按式保温杯盖子组装图

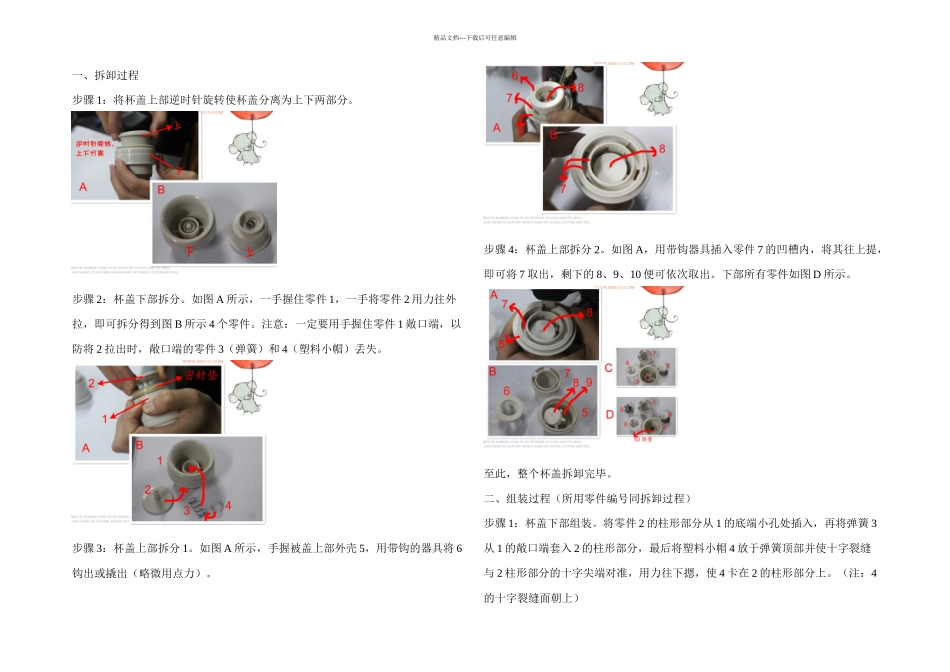

按式保温杯盖子组装图_第1页
1/2

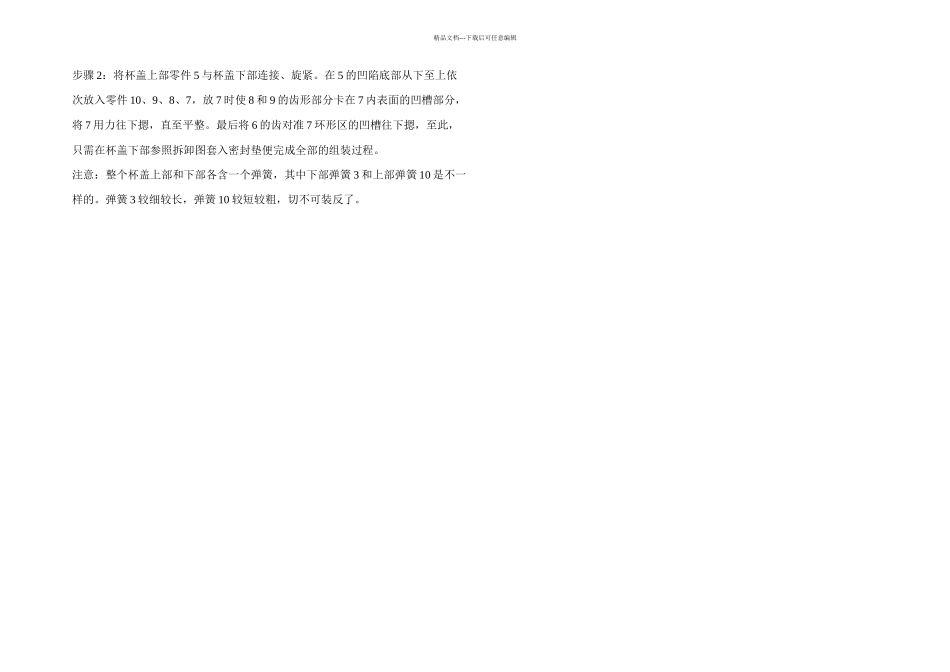

按式保温杯盖子组装图_第2页
2/2
精品文档---下载后可任意编辑一、拆卸过程步骤 1:将杯盖上部逆时针旋转使杯盖分离为上下两部分。步骤 2:杯盖下部拆分。如图 A 所示,一手握住零件 1,一手将零件 2 用力往外拉,即可拆分得到图 B 所示 4 个零件。注意:一定要用手握住零件 1 敞口端,以防将 2 拉出时,敞口端的零件 3(弹簧)和 4(塑料小帽)丢失。步骤 3:杯盖上部拆分 1。如图 A 所示,手握被盖上部外壳 5,用带钩的器具将 6钩出或撬出(略微用点力)。步骤 4:杯盖上部拆分 2。如图 A,用带钩器具插入零件 7 的凹槽内,将其往上提,即可将 7 取出,剩下的 8、9、10 便可依次取出。下部所有零件如图 D 所示。至此,整个杯盖拆卸完毕。二、组装过程(所用零件编号同拆卸过程)步骤 1:杯盖下部组装。将零件 2 的柱形部分从 1 的底端小孔处插入,再将弹簧 3从 1 的敞口端套入 2 的柱形部分,最后将塑料小帽 4 放于弹簧顶部并使十字裂缝与 2 柱形部分的十字尖端对准,用力往下摁,使 4 卡在 2 的柱形部分上。(注:4的十字裂缝面朝上)精品文档---下载后可任意编辑步骤 2:将杯盖上部零件 5 与杯盖下部连接、旋紧。在 5 的凹陷底部从下至上依次放入零件 10、9、8、7,放 7 时使 8 和 9 的齿形部分卡在 7 内表面的凹槽部分,将 7 用力往下摁,直至平整。最后将 6 的齿对准 7 环形区的凹槽往下摁,至此,只需在杯盖下部参照拆卸图套入密封垫便完成全部的组装过程。注意:整个杯盖上部和下部各含一个弹簧,其中下部弹簧 3 和上部弹簧 10 是不一样的。弹簧 3 较细较长,弹簧 10 较短较粗,切不可装反了。
