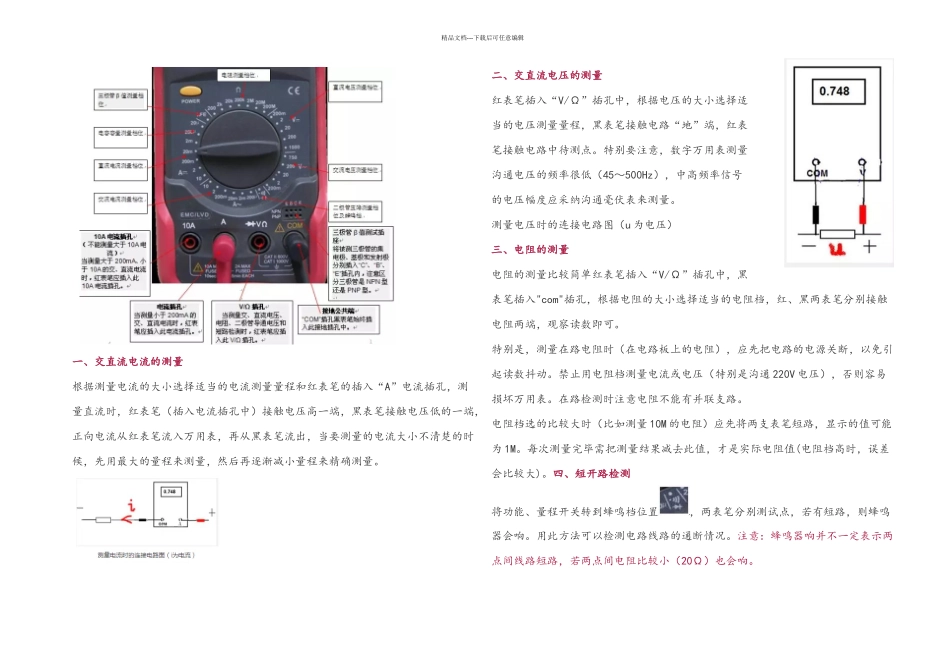

精品文档---下载后可任意编辑一、交直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。二、交直流电压的测量红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。特别要注意，数字万用表测量沟通电压的频率很低（45～500Hz），中高频率信号的电压幅度应采纳沟通毫伏表来测量。测量电压时的连接电路图（u 为电压）三、电阻的测量电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入"com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。禁止用电阻档测量电流或电压（特别是沟通 220V 电压），否则容易损坏万用表。在路检测时注意电阻不能有并联支路。电阻档选的比较大时（比如测量 10M 的电阻）应先将两支表笔短路，显示的值可能为 1M。每次测量完毕需把测量结果减去此值，才是实际电阻值(电阻档高时，误差会比较大)。四、短开路检测将功能、量程开关转到蜂鸣档位置，两表笔分别测试点，若有短路，则蜂鸣器会响。用此方法可以检测电路线路的通断情况。注意：蜂鸣器响并不一定表示两点间线路短路，若两点间电阻比较小（20Ω）也会响。精品文档---下载后可任意编辑五、数字万用表电容检测方法检测电容有专用的电容表来测量电容容量，如下图所示也可用万用表测量固定小电容器的检测1、检测 10pF 以下的小电容因 10pF 以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表电阻档，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。2、检测 10PF～0.01μF 固定电容器是否有充电现象，进而推断其好坏。万用表选用电阻挡。两只三极管的 β 值均为 100 以上，且穿透电流要些可选用 3DG6 等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极 e 和集电极 c 相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使...
