数电课设减法计数器串行序列检测器

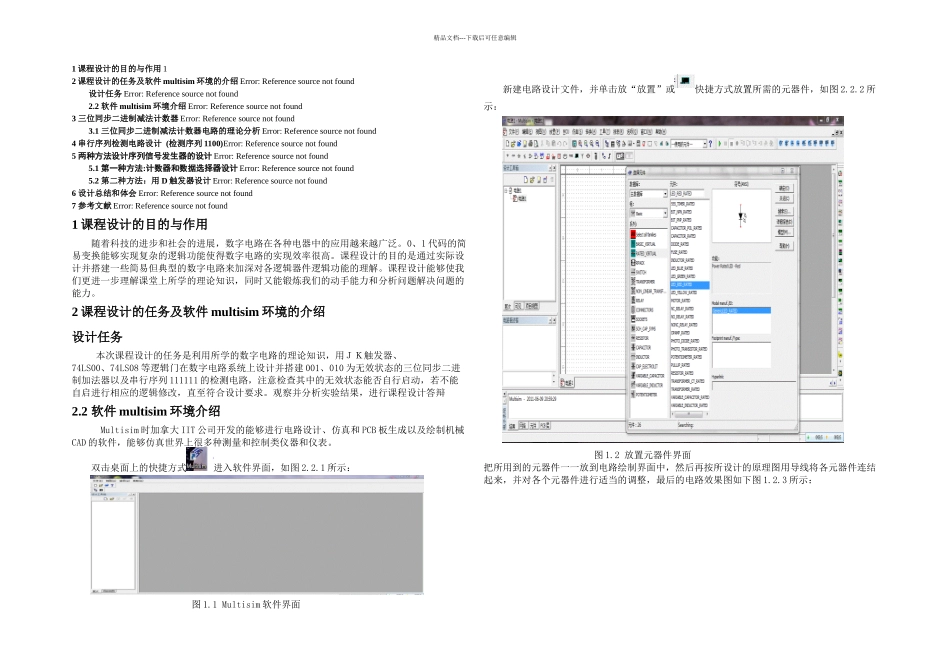

精品文档---下载后可任意编辑1 课程设计的目的与作用 12 课程设计的任务及软件 multisim 环境的介绍 Error: Reference source not found设计任务 Error: Reference source not found2.2 软件 multisim 环境介绍 Error: Reference source not found3 三位同步二进制减法计数器 Error: Reference source not found3.1 三位同步二进制减法计数器电路的理论分析 Error: Reference source not found4 串行序列检测电路设计 (检测序列 1100)Error: Reference source not found5 两种方法设计序列信号发生器的设计 Error: Reference source not found5.1 第一种方法:计数器和数据选择器设计 Error: Reference source not found5.2 第二种方法：用 D 触发器设计 Error: Reference source not found6 设计总结和体会 Error: Reference source not found7 参考文献 Error: Reference source not found1 课程设计的目的与作用随着科技的进步和社会的进展，数字电路在各种电器中的应用越来越广泛。0、1 代码的简易变换能够实现复杂的逻辑功能使得数字电路的实现效率很高。课程设计的目的是通过实际设计并搭建一些简易但典型的数字电路来加深对各逻辑器件逻辑功能的理解。课程设计能够使我们更进一步理解课堂上所学的理论知识，同时又能锻炼我们的动手能力和分析问题解决问题的能力。2 课程设计的任务及软件 multisim 环境的介绍设计任务本次课程设计的任务是利用所学的数字电路的理论知识，用ＪＫ触发器、74LS00、74LS08 等逻辑门在数字电路系统上设计并搭建 001、010 为无效状态的三位同步二进制加法器以及串行序列 111111 的检测电路，注意检查其中的无效状态能否自行启动，若不能自启进行相应的逻辑修改，直至符合设计要求。观察并分析实验结果，进行课程设计答辩2.2 软件 multisim 环境介绍Multisim 时加拿大 IIT 公司开发的能够进行电路设计、仿真和 PCB 板生成以及绘制机械CAD 的软件，能够仿真世界上很多种测量和控制类仪器和仪表。双击桌面上的快捷方式进入软件界面，如图 2.2.1 所示：图 1.1 Multisim 软件界面新建电路设计文件，并单击放“放置”或快捷方式放置所需的元器件，如图 2.2.2 所示：图 1.2 放置元器件界面把所用到的元器件一一放到电路绘制界面中，然后再按所设计的原理图用导线将各元器件连结起来，并对各个元器件进行适当的调...
