料浆配料过程中的碱赤泥浆流量控制系统设计

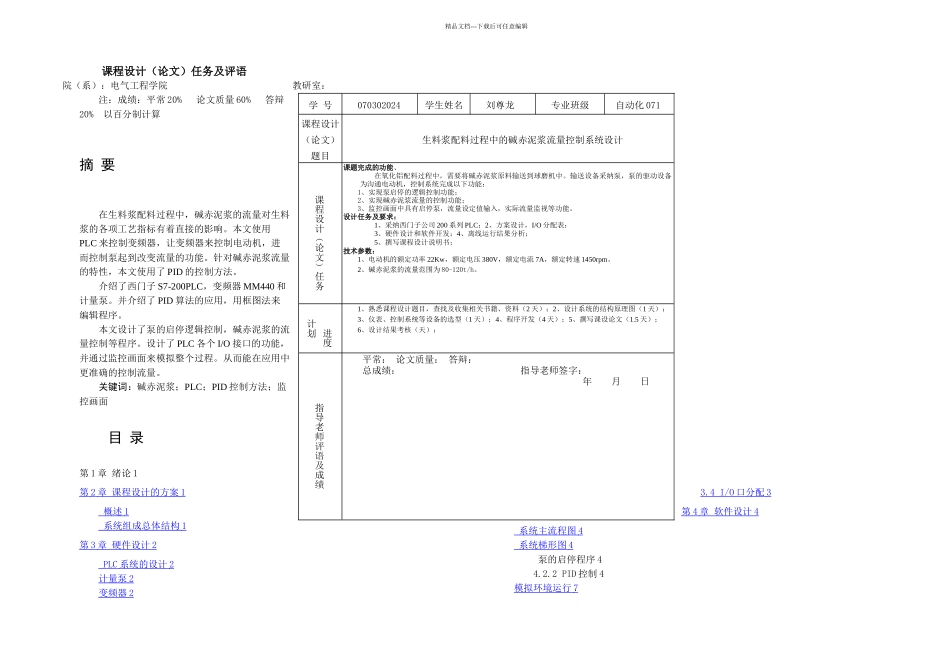

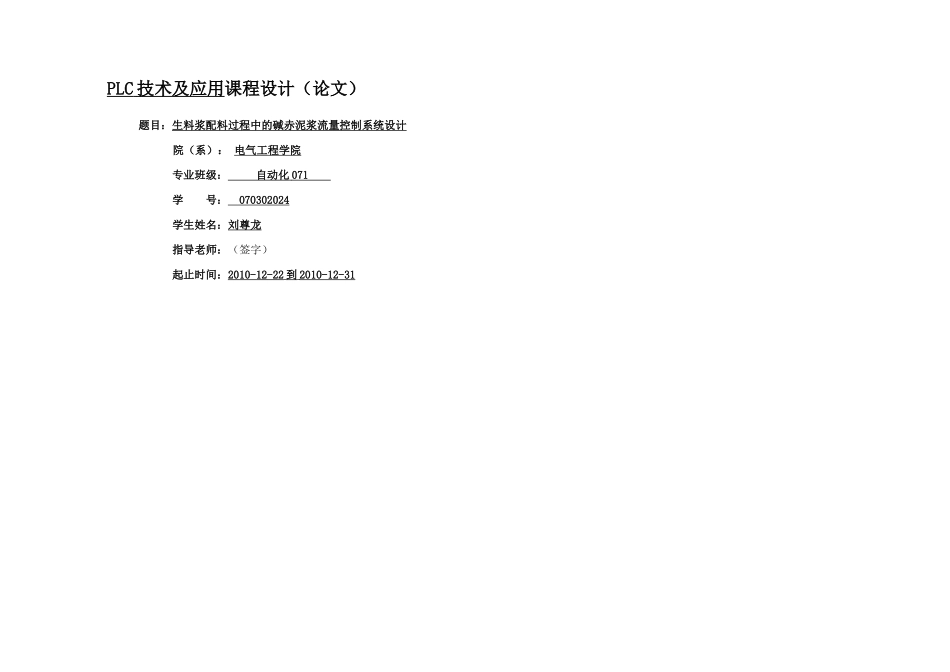

PLC 技术及应用 课程设计（论文）题目：生料浆配料过程中的碱赤泥浆流量控制系统设计院（系）： 电气工程学院专业班级： 自动化 071 学 号： 070302024 学生姓名：刘尊龙指导老师：（签字）起止时间：2010-12-22 到 2010-12-31 精品文档---下载后可任意编辑课程设计（论文）任务及评语院（系）：电气工程学院 教研室： 注：成绩：平常 20% 论文质量 60% 答辩20% 以百分制计算摘 要在生料浆配料过程中，碱赤泥浆的流量对生料浆的各项工艺指标有着直接的影响。本文使用PLC 来控制变频器，让变频器来控制电动机，进而控制泵起到改变流量的功能。针对碱赤泥浆流量的特性，本文使用了 PID 的控制方法。介绍了西门子 S7-200PLC，变频器 MM440 和计量泵。并介绍了 PID 算法的应用，用框图法来编辑程序。本文设计了泵的启停逻辑控制，碱赤泥浆的流量控制等程序。设计了 PLC 各个 I/O 接口的功能，并通过监控画面来模拟整个过程。从而能在应用中更准确的控制流量。关键词：碱赤泥浆；PLC；PID 控制方法；监控画面目 录第 1 章 绪论 1第 2 章 课程设计的方案 1 概述 1 系统组成总体结构 1 第 3 章 硬件设计 2 PLC 系统的设计 2 计量泵 2 变频器 2 3.4 I/O 口分配 3 第 4 章 软件设计 4 系统主流程图 4 系统梯形图 4 泵的启停程序 44.2.2 PID 控制 4模拟环境运行 7 学 号070302024学生姓名刘尊龙专业班级自动化 071课程设计（论文）题目生料浆配料过程中的碱赤泥浆流量控制系统设计课程设计（论文）任务课题完成的功能、在氧化铝配料过程中，需要将碱赤泥浆原料输送到球磨机中。输送设备采纳泵，泵的驱动设备为沟通电动机，控制系统完成以下功能：1、实现泵启停的逻辑控制功能；2、实现碱赤泥浆流量的控制功能；3、监控画面中具有启停泵，流量设定值输入，实际流量监视等功能。设计任务及要求：1、采纳西门子公司 200 系列 PLC；2、方案设计，I/O 分配表；3、硬件设计和软件开发；4、离线运行结果分析；5、撰写课程设计说明书；技术参数：1、电动机的额定功率 22Kw，额定电压 380V，额定电流 7A，额定转速 1450rpm。2、碱赤泥浆的流量范围为 80-120t/h。进度计划1、熟悉课程设计题目，查找及收集相关书籍、资料（2 天）；2、设计系统的结构原理图（1 天）；3、仪表、控制系统等设备的选型（1 天）；4、程序开发（4 天）；5、撰写课设论文（1.5 天）；6、设计...
