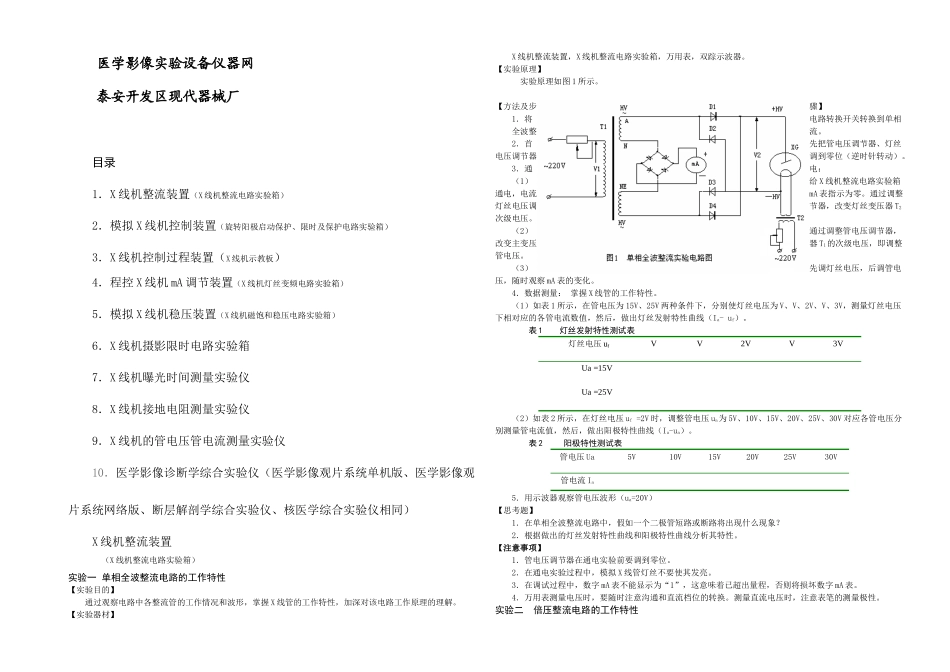

医学影像实验设备仪器网泰安开发区现代器械厂目录1．X 线机整流装置（X 线机整流电路实验箱）2．模拟 X 线机控制装置（旋转阳极启动保护、限时及保护电路实验箱）3．X 线机控制过程装置（X 线机示教板）4．程控 X 线机 mA 调节装置（X 线机灯丝变频电路实验箱）5．模拟 X 线机稳压装置（X 线机磁饱和稳压电路实验箱）6．X 线机摄影限时电路实验箱7．X 线机曝光时间测量实验仪8．X 线机接地电阻测量实验仪9．X 线机的管电压管电流测量实验仪10．医学影像诊断学综合实验仪（医学影像观片系统单机版、医学影像观片系统网络版、断层解剖学综合实验仪、核医学综合实验仪相同）X 线机整流装置 （X 线机整流电路实验箱）实验一 单相全波整流电路的工作特性【实验目的】通过观察电路中各整流管的工作情况和波形，掌握 X 线管的工作特性，加深对该电路工作原理的理解。 【实验器材】X 线机整流装置，X 线机整流电路实验箱，万用表，双踪示波器。【实验原理】实验原理如图 1 所示。【方法及步骤】1．将电路转换开关转换到单相全波整流。2．首先把管电压调节器、灯丝电压调节器调到零位（逆时针转动）。3．通电：（1）给 X 线机整流电路实验箱通电，电流mA 表指示为零。通过调整灯丝电压调节器，改变灯丝变压器 T2次级电压。（2）通过调整管电压调节器，改变主变压器 T1的次级电压，即调整管电压。（3）先调灯丝电压，后调管电压，随时观察 mA 表的变化。4．数据测量： 掌握 X 线管的工作特性。（1）如表 1 所示，在管电压为 15V、25V 两种条件下，分别使灯丝电压为 V、V、2V、V、3V，测量灯丝电压下相对应的各管电流数值，然后，做出灯丝发射特性曲线（Ia- uf）。表 1 灯丝发射特性测试表灯丝电压 ufVV2VV3VUa =15VUa =25V（2）如表 2 所示，在灯丝电压 uf =2V 时，调整管电压 ua为 5V、10V、15V、20V、25V、30V 对应各管电压分别测量管电流值，然后，做出阳极特性曲线（Ia-ua）。表 2 阳极特性测试表管电压 Ua5V10V15V20V25V30V管电流 Ia5．用示波器观察管电压波形（ua=20V）【思考题】1．在单相全波整流电路中，假如一个二极管短路或断路将出现什么现象？2．根据做出的灯丝发射特性曲线和阳极特性曲线分析其特性。【注意事项】1．管电压调节器在通电实验前要调到零位。2．在通电实验过程中，模拟 X 线管灯丝不要使其发亮。3．在调试过程中，数字 mA 表不能显示为“1”，这意味着已超出...
