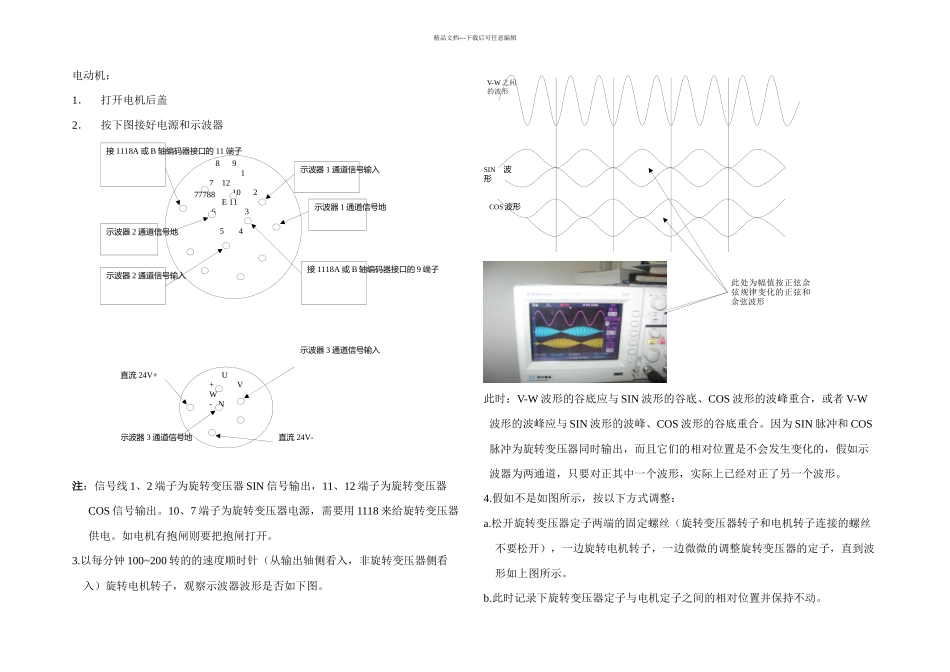

8 9 17 12 10 2 E 11 6 3 5 477788示波器 1 通道信号输入示波器 1 通道信号地接 1118A 或 B 轴编码器接口的 11 端子接 1118A 或 B 轴编码器接口的 9 端子示波器 2 通道信号地示波器 2 通道信号输入 U + VW- N示波器 3 通道信号输入示波器 3 通道信号地直流 24V+直流 24V-COS 波形SIN波形精品文档---下载后可任意编辑电动机：1．打开电机后盖2．按下图接好电源和示波器注：信号线 1、2 端子为旋转变压器 SIN 信号输出，11、12 端子为旋转变压器COS 信号输出。10、7 端子为旋转变压器电源，需要用 1118 来给旋转变压器供电。如电机有抱闸则要把抱闸打开。3.以每分钟 100~200 转的的速度顺时针（从输出轴侧看入，非旋转变压器侧看入）旋转电机转子，观察示波器波形是否如下图。此时：V-W 波形的谷底应与 SIN 波形的谷底、COS 波形的波峰重合，或者 V-W波形的波峰应与 SIN 波形的波峰、COS 波形的谷底重合。因为 SIN 脉冲和 COS脉冲为旋转变压器同时输出，而且它们的相对位置是不会发生变化的，假如示波器为两通道，只要对正其中一个波形，实际上已经对正了另一个波形。4.假如不是如图所示，按以下方式调整：a.松开旋转变压器定子两端的固定螺丝（旋转变压器转子和电机转子连接的螺丝不要松开），一边旋转电机转子，一边微微的调整旋转变压器的定子，直到波形如上图所示。b.此时记录下旋转变压器定子与电机定子之间的相对位置并保持不动。V-W 之间的波形此处为幅值按正弦余弦规律变化的正弦和余弦波形精品文档---下载后可任意编辑上的零刻线重合，此时此刻旋转变压器和电机都在自己的零位置上了d.上好旋转变压器定子与电机定子的固定螺丝。5.重复测量 3、4 步骤，确认波形是否重合。6.没的说拉，装好电机后盖，一切就哦拉………………..
