智能程控直流屏使用说明书

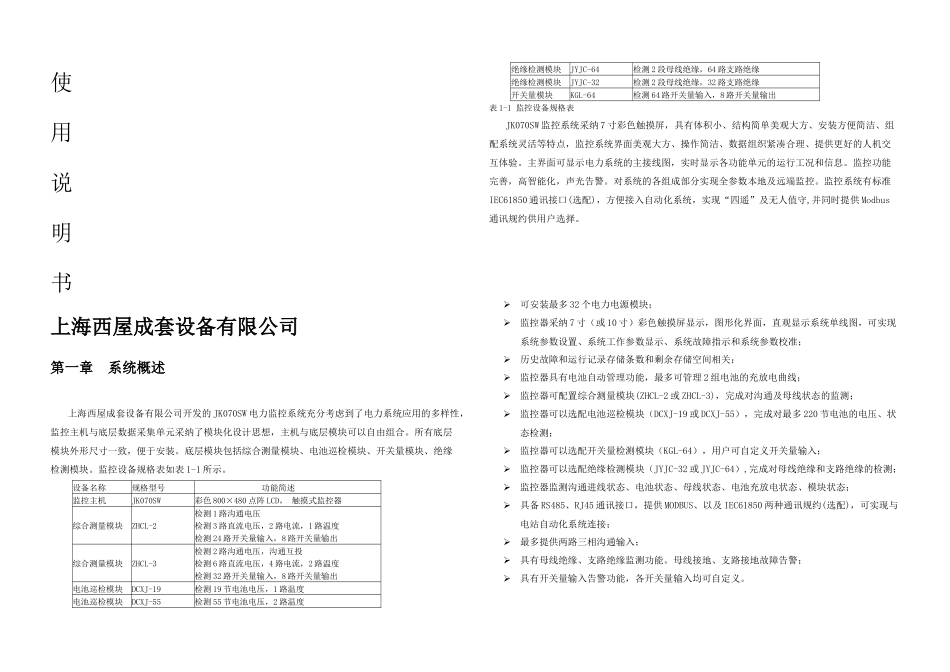

使用说明书上海西屋成套设备有限公司 第一章 系统概述上海西屋成套设备有限公司开发的 JK070SW 电力监控系统充分考虑到了电力系统应用的多样性，监控主机与底层数据采集单元采纳了模块化设计思想，主机与底层模块可以自由组合。所有底层模块外形尺寸一致，便于安装。底层模块包括综合测量模块、电池巡检模块、开关量模块、绝缘检测模块。监控设备规格表如表 1-1 所示。设备名称规格型号功能简述监控主机JK070SW彩色 800×480 点阵 LCD， 触摸式监控器综合测量模块ZHCL-2检测 1 路沟通电压 检测 3 路直流电压，2 路电流，1 路温度检测 24 路开关量输入，8 路开关量输出综合测量模块ZHCL-3检测 2 路沟通电压，沟通互投检测 6 路直流电压，4 路电流，2 路温度检测 32 路开关量输入，8 路开关量输出电池巡检模块DCXJ-19检测 19 节电池电压，1 路温度电池巡检模块DCXJ-55检测 55 节电池电压，2 路温度绝缘检测模块JYJC-64检测 2 段母线绝缘，64 路支路绝缘绝缘检测模块JYJC-32检测 2 段母线绝缘，32 路支路绝缘开关量模块KGL-64检测 64 路开关量输入，8 路开关量输出表 1-1 监控设备规格表JK070SW 监控系统采纳 7 寸彩色触摸屏，具有体积小、结构简单美观大方、安装方便简洁、组配系统灵活等特点，监控系统界面美观大方、操作简洁、数据组织紧凑合理、提供更好的人机交互体验。主界面可显示电力系统的主接线图，实时显示各功能单元的运行工况和信息。监控功能完善，高智能化，声光告警。对系统的各组成部分实现全参数本地及远端监控。监控系统有标准IEC61850 通讯接口(选配)，方便接入自动化系统，实现“四遥”及无人值守,并同时提供 Modbus通讯规约供用户选择。可安装最多 32 个电力电源模块；监控器采纳 7 寸（或 10 寸）彩色触摸屏显示，图形化界面，直观显示系统单线图，可实现系统参数设置、系统工作参数显示、系统故障指示和系统参数校准；历史故障和运行记录存储条数和剩余存储空间相关；监控器具有电池自动管理功能，最多可管理 2 组电池的充放电曲线；监控器可配置综合测量模块(ZHCL-2 或 ZHCL-3)，完成对沟通及母线状态的监测；监控器可以选配电池巡检模块（DCXJ-19 或 DCXJ-55），完成对最多 220 节电池的电压、状态检测；监控器可以选配开关量检测模块（KGL-64），用户可自定义开关量输入；监控器可以选配绝缘检测模块（JYJC-32 或 JYJC-64）,完成对母...
