机械设计课程设计V带——单级圆柱减速器

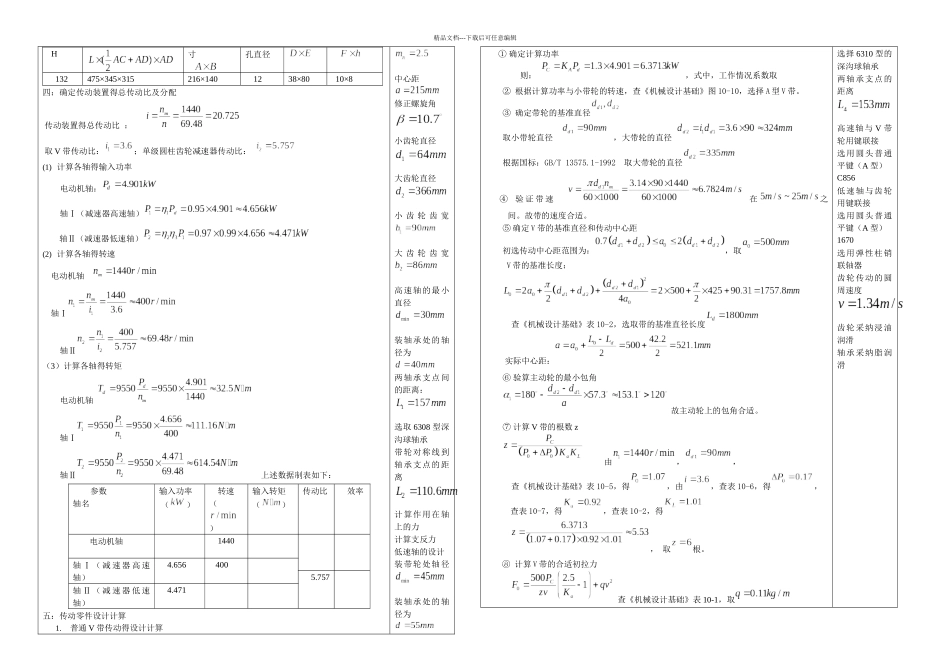

精品文档---下载后可任意编辑一、传动方案拟定…………….…………………………………………………....2二、原始数据…………………………………………….…………….…………..2三、确定电动机的型号………………………………….……………….………..3四、确定传动装置得总传动比及分配……………………………………………..3五、传动零件设计计算……………………………………….…………………….4V 带………………………………………………………………………..4齿轮………………………………………………………………………..6减速箱箱体………………………………………………………….…….8轴…………………………………………………………………….……9滚动轴承………………………………………………………………….12六：键联接得选择和强度校核……………………………………………….……12七．联轴器得选择和计算………………………………………………….………13八．减速器的润滑………..……………………………………………….…….…13设计题目：V 带——单级圆柱减速器工控学院 05 级 1 班设计者：学 号：202430051129指导老师：翟敬梅二○○七年六月二十日一级斜齿轮减速器——计算过程及计算说明一： 传动方案的确定（如下图） V 带传动 减速器 高速轴 低速轴 电动机 η 总 47n 滚筒r/min电动机型号 联轴器 输送带 二：原始数据： 带拉力： 带速度： 滚筒直径： 运输带的效率： 工作时有轻微冲击；要求齿轮使用寿命为 10 年，二班工作制；轴承使用寿命不小于 5000 小时。三：确定电动机的型号(1) 选择电动机类型： 选用 Y 系列三相异步电动机(2) 选择电动机功率运输机主轴上所需要的功率： 传动装置的总效率：，，，， 分别是：V 带传动，齿轮传动（闭式，精度等级为 8），滚动轴承（球轴承一对），联轴器（弹性联轴器），运输带的效率。查《课程设计》表 2-3，取： 所以： 电动机所需功率：查《课程设计》表 16-1 取电动机的额定功率（3）选择电动机的转速取 V 带传动比范围(表 2-2)＝2～4；单级齿轮减速器传动比＝3～6滚筒的转速：电动机的合理同步转速： 查表 16-1 得 电动机得型号和主要数据如下（同步转速符合）电动机型号额 定 功 率(kW)同 步 转 速 (r/min)满载转速 nm(r/min)堵载转矩额定转矩最大转矩额定转矩Y132S-4 1500 1440查表 16-2 得 电动机得...
