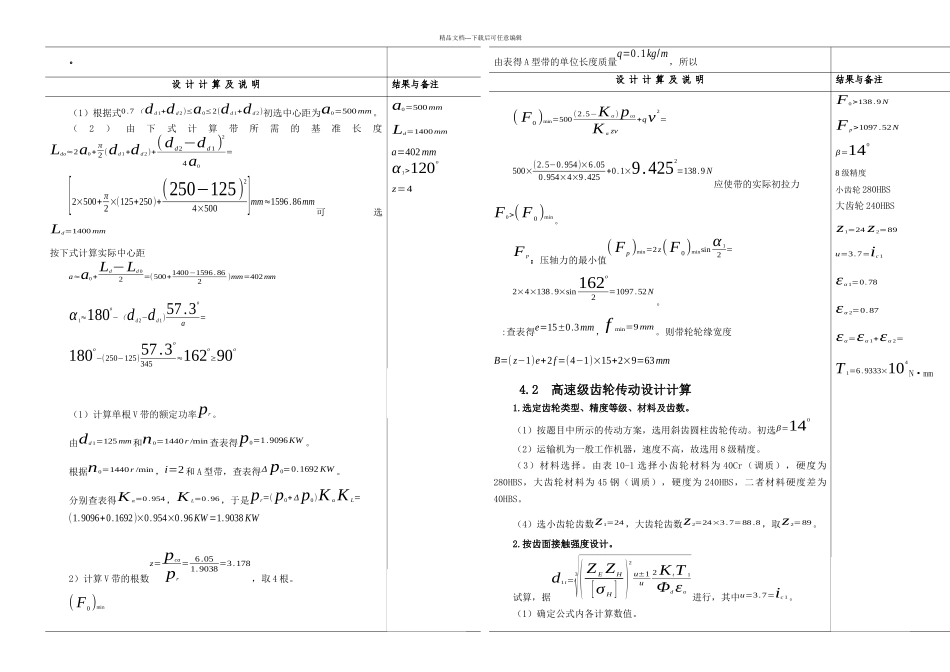

机械设计课程设计二级圆柱斜齿轮减速器课程设计说明书_第3页
3/26
精品文档---下载后可任意编辑设 计 计 算 及 说 明结果与备注2.3 电机功率的计算与型号确定(1)选择电动机类型:带式运输机为一般用途机械,根据工作和电源条件,选用 Y 系列三相异步电动机。(2)选择电动机功率。计算工作机所需功率: nw=v×60×100πD=1.3×60×100π×370=67.103r /minpw=Tnw9550 =650×67.1039550KW=4.56 KW所需要的电动机功率为pd 。查表选ηV =0.96(V 带效率);ηc=0.97(齿轮传动效率按八级精度);ηz=0.99(滚动轴承效率);ηl=0.99(弹性联轴器效率)η j=0.97(卷筒效率)。由下式得传动总效率为:η=ηVηz3ηc2ηlη j=0.96×0.993×0.972×0.99×0,97=0.8416则pd= pwη =4.560.8414 =5.42KW选择电动机额定功率:因带式运输机工作中有轻微冲击,其额定功率ped只需略大于pd 即可,查表取ped=5.5KW 。(3)选择电动机转速。卷筒轴的工作转速为nw=67 .103r /min 。一般选用同步转速为 1000r/min 到 1500r/min 的电动机,结合上述计算并综合考虑电动机价格、传动装置尺寸、重量以及传动比分配,查表后选择电动机型号为 Y132S-4 型,其满载转速n0=1440r /min ,额定功率为 5.5KW,启动转矩∕额定转矩为 2.2KW,最大转矩∕额定转矩为 2.3KW。该电动机主要性能参数及尺寸如下表 2.3-1:电动机型中心高外形尺寸(mm)安装尺寸轴伸尺键槽尺寸(mm)号(mm)L×(AC2 + AD)×HD(mm)A×B寸(mm)D×EF设 计 计 算 及 说 明结果与备注精品文档---下载后可任意编辑Y132S-4132475×345×315216×14038×80 10(1)传动系统的总传动比。i=n0nw=144067.103 =21.46=iVic1ic2(2)分配传动系统的各级传动比。该传动系统由一级带传动和二级齿轮传动组成,为使 V 带传动的轮廓尺寸不致过大,分配传动比时应保证iV
