杠杆与滑轮典型例题

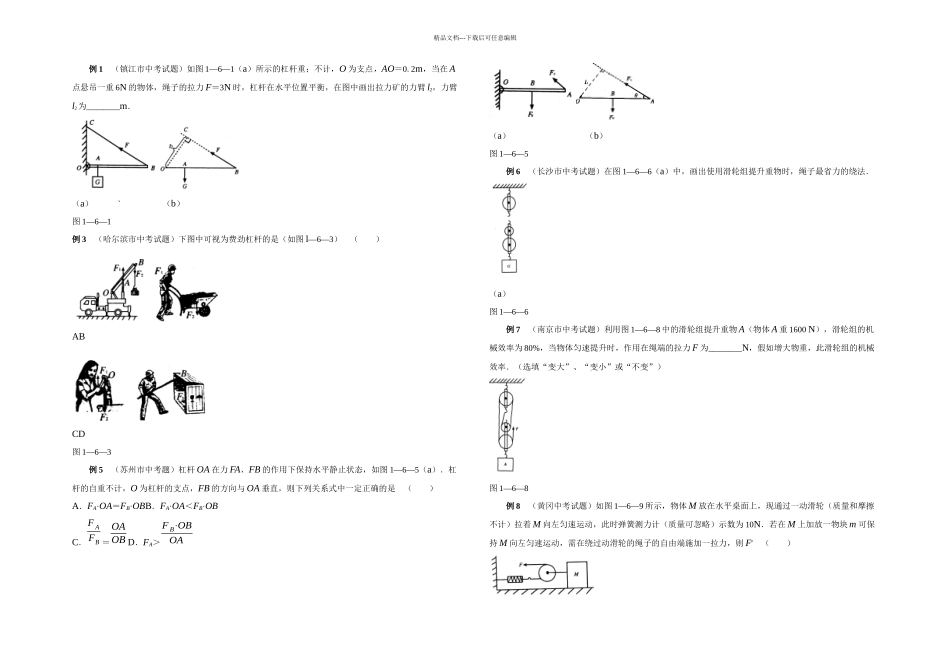

精品文档---下载后可任意编辑 例 1 （镇江市中考试题）如图 1—6—1（a）所示的杠杆重；不计，O 为支点，AO＝0.2m，当在 A点悬吊一重 6N 的物体，绳子的拉力 F＝3N 时，杠杆在水平位置平衡，在图中画出拉力矿的力臂 l2，力臂l2为________m．（a） ` （b）图 1—6—1例 3 （哈尔滨市中考试题）下图中可视为费劲杠杆的是（如图 l—6—3） （ ）ABCD图 1—6—3 例 5 （苏州市中考题）杠杆 OA 在力 FA、FB 的作用下保持水平静止状态，如图 1—6—5（a）．杠杆的自重不计，O 为杠杆的支点，FB 的方向与 OA 垂直，则下列关系式中一定正确的是 （ ）A．FA·OA＝FB·OBB．FA·OA＜FB·OBC．F AFB ＝OAOB D．FA＞F B⋅OBOA（a） （b）图 1—6—5 例 6 （长沙市中考试题）在图 1—6—6（a）中，画出使用滑轮组提升重物时，绳子最省力的绕法．（a） 图 1—6—6 例 7 （南京市中考试题）利用图 1—6—8 中的滑轮组提升重物 A（物体 A 重 1600 N），滑轮组的机械效率为 80%，当物体匀速提升时，作用在绳端的拉力 F 为________N，假如增大物重，此滑轮组的机械效率．（选填“变大”、“变小”或“不变”）图 1—6—8 例 8 （黄冈中考试题）如图 1—6—9 所示，物体 M 放在水平桌面上，现通过一动滑轮（质量和摩擦不计）拉着 M 向左匀速运动，此时弹簧测力计（质量可忽略）示数为 10N．若在 M 上加放一物块 m 可保持 M 向左匀速运动，需在绕过动滑轮的绳子的自由端施加一拉力，则 F′ （ ）精品文档---下载后可任意编辑图 1—6—9A．M 运动时受到向左的摩擦力B．加放 m 前，M 受到 10N 的摩擦力C．加放 m 前，M 受到 20N 的摩擦力D．加放 m 后，力 F′，保持 10N 不变 例 11 （北京市石景山区试题）用动滑轮将 400N 的货物以 0.5m/s 的速度匀速提高了 2m，绳端的作用力是 250N，则有用功的功率是________W．例 12 （长沙市中考试题）跳伞运动员从空中匀速下落，人和伞的 （ ）A．动能增加，重力势能减少，机械能不变B．动能不变，重力势能减少，机械能减少C．动能减少，重力势能增加，机械能增加D．动能不变，重力势能不变，机械能不变 例 14 如图 1—6—13（a），物体 A 重 30N，挂在水平横杆 C 端，横杆可绕 A 点转动，绳子 BD 作用于 AC，使 AC 处于静止状态，水平横杆 AC 长 2m．BC 长 0.5m，若杆重不计，绳子 BD 作用...
