桥梁毕业设计计算书变截面连续刚构结构箱梁VIP专享

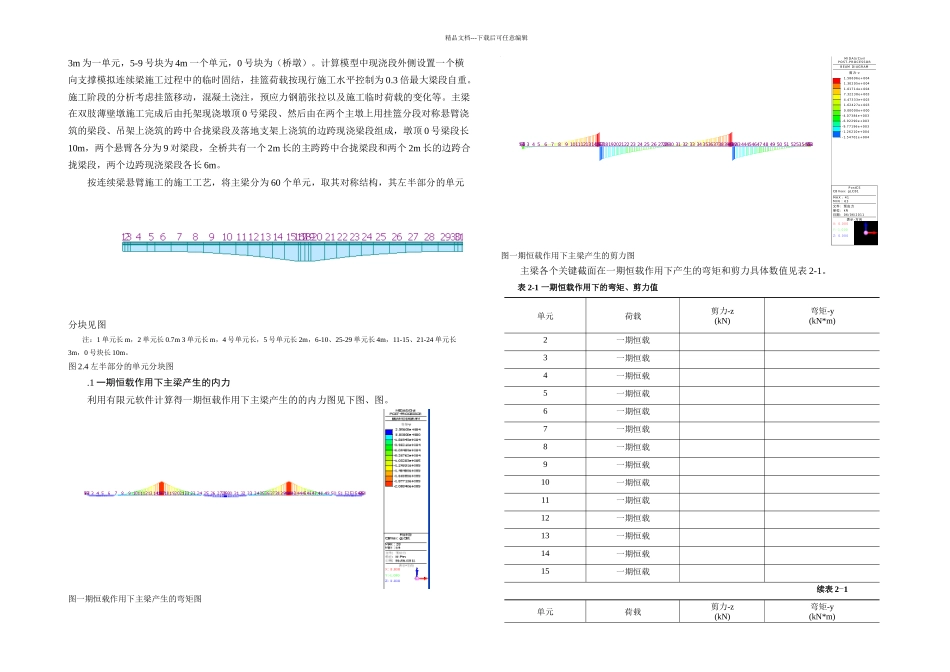

精品文档---下载后可任意编辑1 方案拟订与比选 11.1 设计资料 1.1.1 设计标准 1.1.2 主要材料 1.1.3 采纳法律规范 2 上部结构尺寸拟定和内力计算 2.1 主跨径的拟定 2.2 主梁尺寸拟定 2.3 主要材料 2.4 主桥内力计算 一期恒载作用下主梁产生的内力 2.4.2 二期恒载作用下主梁产生的内力 2.4.3 支座沉降引起的内力计算 2.4.4 活载内力计算 2.5 荷载组合 2.5.1 承载能力极限状态计算时作用效应组合 2.5.2 正常使用极限状态计算时作用效应组合 2.5.3 内力组合结果 3 施工方法介绍 3.1 悬臂施工法简介 3.2 悬臂浇筑法的特点 3.3 各施工阶段模拟与计算 4 预应力钢束的估算及布置 4.1 按构件正截面抗裂性要求估算预应力钢筋数量 4.2 预应力钢束的布置 5 承载能力验算 5.1 正截面承载力计算 5.2 计算结果 6 应力验算 6.1 基本理论 6.2 预加应力阶段的正应力验算 6.3 持久状况下正应力验算 6.4 持久状况下的混凝土主应力验算 7 变形验算 设计总结 参考文献 致谢 附表 1 方案拟订与比选设计资料设计标准（1）设计荷载：公路Ⅰ级（2）设计车速：80 公里/小时（3）行车道宽度：4 净—桥梁宽度：（防撞护栏）+15（行车道）+m（分隔带）+15（行车道）+（防撞护栏）=m（4）地震烈度：基本烈度为六级，桥梁设计按七级设防（5）设计最大风速：/s（6）温度：本桥区最高气温为度，最低气温为度，年平均气温 16.4 度，设计合拢温度 10—20 度主要材料（1）混凝土：箱梁、墩身、支座垫石的混凝土采纳 C50 混凝土，混凝土弹性计算模量×104Mpa；防撞护栏采纳 C30 混凝土（2）预应力钢材：预应力锚具技术标准必须符合国标《预应力筋用锚具、夹具和联结器》（GB/T14370-1993），产品均须抽样检测，检验标准应符合国标及国际预应力协会《后张法预应力体系验收和应用建议》（FIB-1991）要求。预应力钢绞线采纳低松驰预应力钢绞线，其抗拉标准强度R yb=1860 MPa，弹性模量 Ey=1.9×105 MPa，技术标准必须符合 GB/T5224-1995。（3）普通钢筋：普通钢筋必须符合“GB1499—98”和“GB13013—91”标准的规定，其中钢筋直径 D≥12mm 全部采纳Ⅱ级钢筋，抗拉标准强度Rgb=340MPa；钢筋直径 D＜12mm 全部采纳Ⅰ级钢筋，抗拉标准强度Rgb=240MPa。（4）预应力锚具：所使用的预应力锚具可采纳 HVM 或 OVM 符合国家 GB/T14370-2000D（预应力筋用锚具、夹具和连接器）的锚具及其相应的配套...
