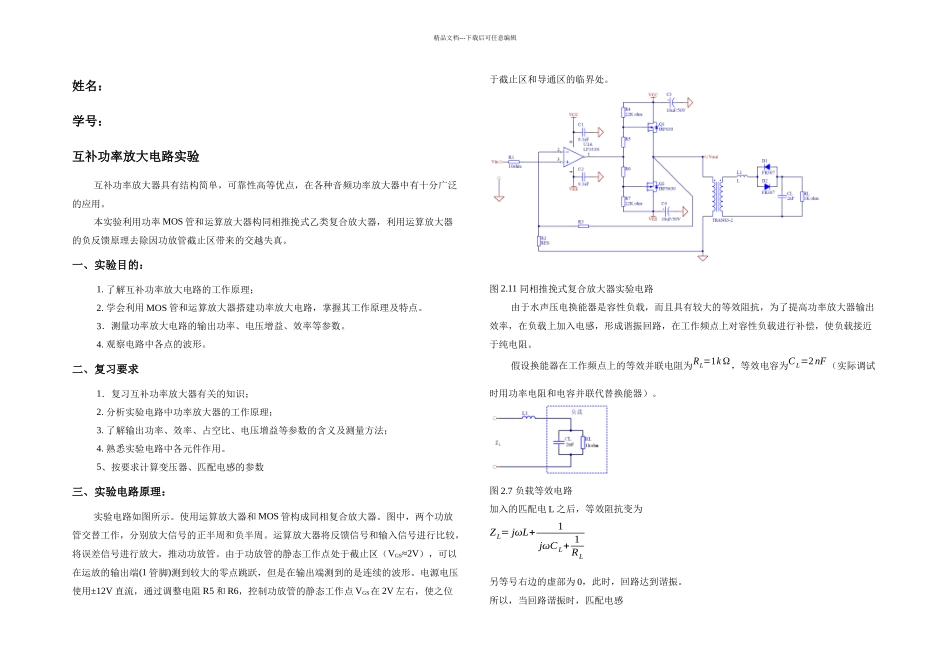

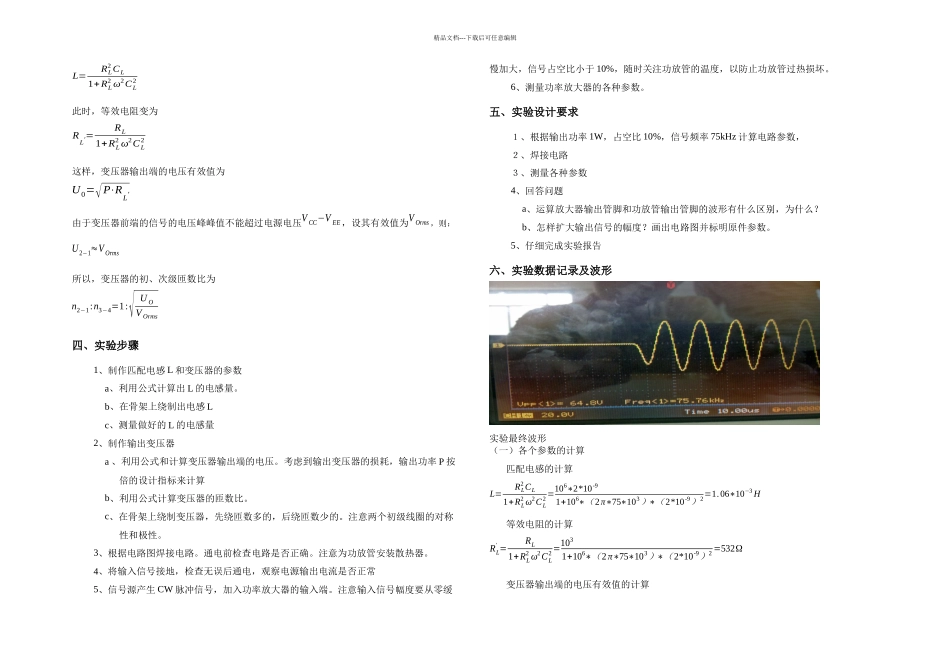

精品文档---下载后可任意编辑姓名:学号:互补功率放大电路实验互补功率放大器具有结构简单,可靠性高等优点,在各种音频功率放大器中有十分广泛的应用。本实验利用功率 MOS 管和运算放大器构同相推挽式乙类复合放大器,利用运算放大器的负反馈原理去除因功放管截止区带来的交越失真。一、实验目的:1. 了解互补功率放大电路的工作原理;2. 学会利用 MOS 管和运算放大器搭建功率放大电路,掌握其工作原理及特点。3.测量功率放大电路的输出功率、电压增益、效率等参数。4. 观察电路中各点的波形。二、复习要求1.复习互补功率放大器有关的知识;2. 分析实验电路中功率放大器的工作原理;3. 了解输出功率、效率、占空比、电压增益等参数的含义及测量方法;4. 熟悉实验电路中各元件作用。5、按要求计算变压器、匹配电感的参数三、实验电路原理:实验电路如图所示。使用运算放大器和 MOS 管构成同相复合放大器。图中,两个功放管交替工作,分别放大信号的正半周和负半周。运算放大器将反馈信号和输入信号进行比较,将误差信号进行放大,推动功放管。由于功放管的静态工作点处于截止区(VGS≈2V),可以在运放的输出端(1 管脚)测到较大的零点跳跃,但是在输出端测到的是连续的波形。电源电压使用±12V 直流,通过调整电阻 R5 和 R6,控制功放管的静态工作点 VGS在 2V 左右,使之位于截止区和导通区的临界处。图 2.11 同相推挽式复合放大器实验电路由于水声压电换能器是容性负载,而且具有较大的等效阻抗,为了提高功率放大器输出效率,在负载上加入电感,形成谐振回路,在工作频点上对容性负载进行补偿,使负载接近于纯电阻。假设换能器在工作频点上的等效并联电阻为RL=1k Ω,等效电容为CL=2nF(实际调试时用功率电阻和电容并联代替换能器)。图 2.7 负载等效电路加入的匹配电 L 之后,等效阻抗变为ZL= jωL+1jωCL+ 1RL另等号右边的虚部为 0,此时,回路达到谐振。所以,当回路谐振时,匹配电感精品文档---下载后可任意编辑L=RL2 CL1+RL2 ω2CL2此时,等效电阻变为RL′=RL1+RL2 ω2CL2这样,变压器输出端的电压有效值为U0=√ P⋅RL′由于变压器前端的信号的电压峰峰值不能超过电源电压V CC−V EE,设其有效值为V Orms,则:U2−1≈V Orms所以,变压器的初、次级匝数比为n2−1:n3−4=1:√U OV Orms四、实验步骤1、制作匹配电感 L 和变压器的参数a、利用公式计算出 L 的电感量。b、在骨架上绕制出电感 Lc...
