欧姆定律的应用

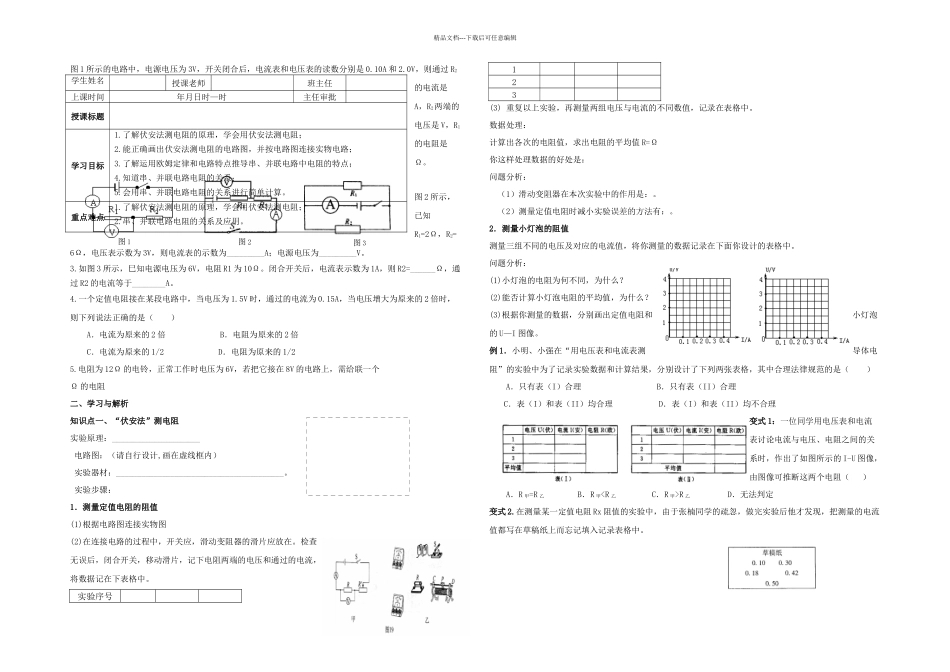

图 1图 2图 3精品文档---下载后可任意编辑图 1 所示的电路中，电源电压为 3V，开关闭合后，电流表和电压表的读数分别是 0.10A 和 2.0V，则通过 R2的电流是A，R2两端的电压是 V，R1的电阻是Ω。图 2 所示，已知R1=2Ω，R2=6Ω，电压表示数为 3V，则电流表的示数为_________A；电源电压为_________V。3.如图 3 所示，巳知电源电压为 6V，电阻 R1 为 10Ω。闭合开关后，电流表示数为 1A，则 R2=______Ω，通过 R2 的电流等于________A。4.一个定值电阻接在某段电路中，当电压为 1.5V 时，通过的电流为 0.15A，当电压增大为原来的 2 倍时，则下列说法正确的是（ ） A．电流为原来的 2 倍 B．电阻为原来的 2 倍 C．电流为原来的 1/2 D．电阻为原来的 1/25.电阻为 12Ω 的电铃，正常工作时电压为 6V，若把它接在 8V 的电路上，需给联一个Ω 的电阻二、学习与解析知识点一、“伏安法”测电阻实验原理：_____________________ 电路图：（请自行设计,画在虚线框内） 实验器材：________________________________________。 实验步骤：1．测量定值电阻的阻值(1)根据电路图连接实物图(2)在连接电路的过程中，开关应，滑动变阻器的滑片应放在。检查无误后，闭合开关，移动滑片，记下电阻两端的电压和通过的电流，将数据记在下表格中。实验序号123(3) 重复以上实验，再测量两组电压与电流的不同数值，记录在表格中。数据处理：计算出各次的电阻值，求出电阻的平均值 R=Ω你这样处理数据的好处是：问题分析： （1）滑动变阻器在本次实验中的作用是：。 （2）测量定值电阻时减小实验误差的方法有：。2．测量小灯泡的阻值测量三组不同的电压及对应的电流值，将你测量的数据记录在下面你设计的表格中。问题分析： (1)小灯泡的电阻为何不同，为什么？(2)能否计算小灯泡电阻的平均值，为什么？(3)根据你测量的数据，分别画出定值电阻和小灯泡的 U—I 图像。 例 1．小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算结果，分别设计了下列两张表格，其中合理法律规范的是（ ）A．只有表（I）合理 B．只有表（II）合理C．表（I）和表（II）均合理 D．表（I）和表（II）均不合理变式 1：一位同学用电压表和电流表讨论电流与电压、电阻之间的关系时，作出了如图所示的 I-U 图像，由图像可推断这两个电阻（ ）A．R 甲=R 乙 B．R 甲R 乙 D．无法判定变式...
